Vis bois tête fraisée Inox A4 - TTSFS5.0X70 - CDT 100 vis - Réf. 74447

bientôt DISPO
Expédition estimée dans 10 jours.
41€51
  TTC  / Boîte de 100 vis
    • 5mm
    • 70mm
    • Boîte de 100 vis
  • Autres choix

  • Référence
    74447
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur maximale de la pièce bois à fixer (tfix)
    35mm
  • Styles de Filetage
    PT
  • Diamètre de la tête
    9.5mm
  • Taille d’empreinte
    T-25
  • Longueur du filet
    35mm

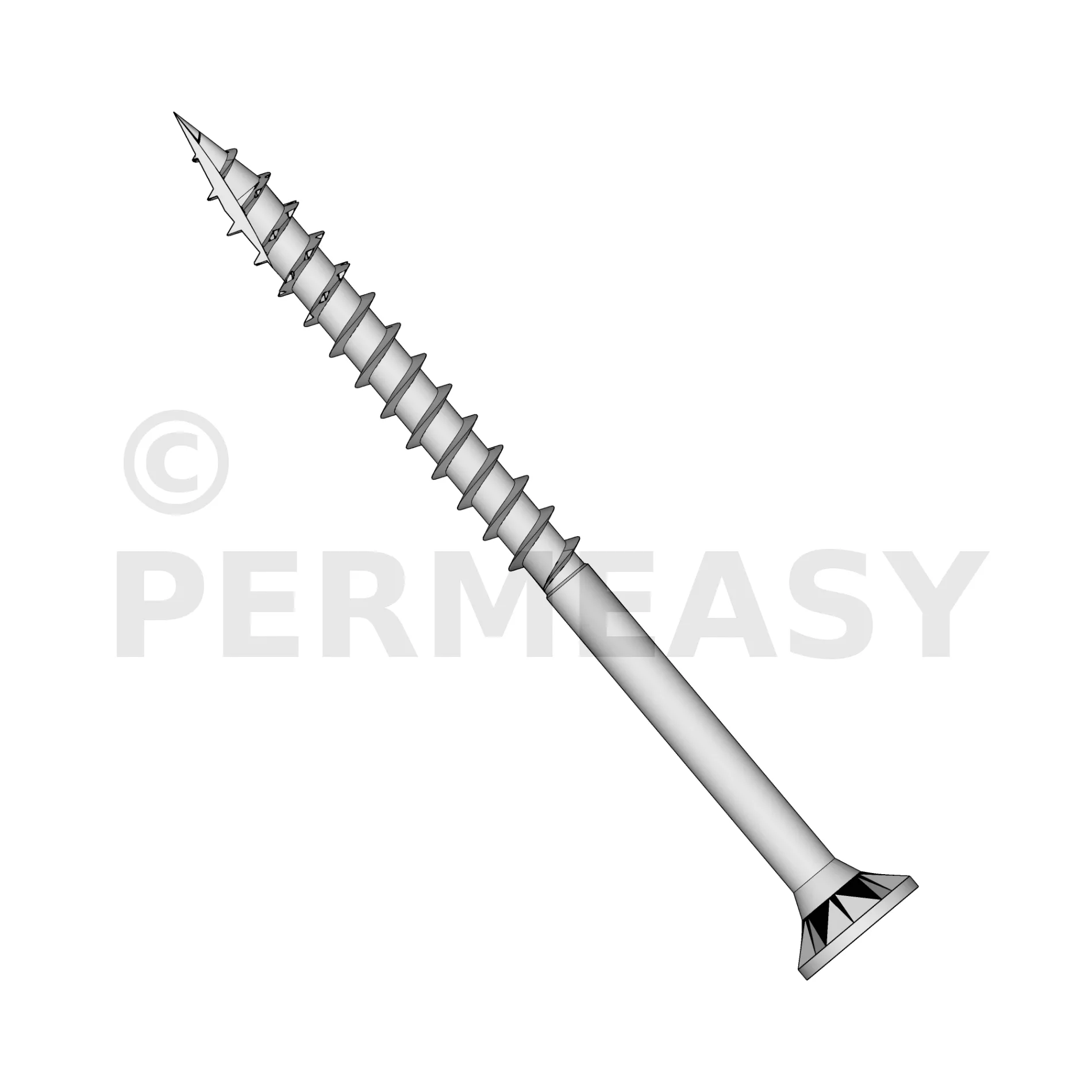

Vis bois tête fraisée - Inox A4

La vis pour assemblages bois TTSFS est préconisée pour les assemblages d’ossatures bois en extérieur.

Matière

  • Acier inoxydable A4

Avantages

  • Double cône : résistance à la rupture,
  • Nervures sous tête : peu d’éclat sur la surface du bois,
  • Alésoir : réduit le frottement, facilite la pénétration,
  • Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
  • Pointe anti-fendage : amorce parfaite même dans les bois durs.

Application

Support

  • Bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

  • Bois massif, lamellés dérivés du bois pour ossatures en extérieur,
  • Bois sur bois en milieux corrosifs,
  • Montants pour pose de systèmes ITE,
  • Lames de terrasses bois sur lambourdes...

Dimensions

RéférencesCode articleDB nr.NOBB nr.Dimensions fixations [mm]
d l dh d1 lg tfix Embout Filetage
TTSFS5.0X60 74446 1949961 53294878 5 60 9.5 3.4 32 28 T-25 PT
TTSFS5.0X70 74447 1949962 53294882 5 70 9.5 3.4 35 35 T-25 PT
TTSFS5.0X80 74448 1949963 53294965 5 80 9.5 3.4 40 40 T-25 PTM
TTSFS5.0X90 74449 1949964 53294897 5 90 9.5 3.4 45 45 T-25 PTM
TTSFS5.0X100 74444 1949959 53294852 5 100 9.5 3.4 55 45 T-25 PTM
TTSFS5.0X120 74445 1949960 53294863 5 120 9.5 3.4 60 60 T-25 PTM
TTSFS6.0X70 74473 1949968 53294935 6 70 11.6 4 35 35 T-30 PT
TTSFS6.0X80 74474 1949969 53294946 6 80 11.6 4 40 40 T-30 PTM
TTSFS6.0X90 74475 1949970 53294954 6 90 11.6 4 45 45 T-30 PTM
TTSFS6.0X100 74450 1949965 53294901 6 100 11.6 4 55 45 T-30 PTM
TTSFS6.0X120 74471 1949966 53294916 6 120 11.6 4 60 60 T-30 PTM
TTSFS6.0X140 74472 1949967 53294920 6 140 11.6 4 65 75 T-30 PTM

Propriétés caractéristiques

RéférencesMoment d’écoulement plastique caractéristique - My,k [Nmm]Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]Résistance caractéristique en traction - ftens,k [kN]
TTSFS5.0X60 5472 17.3 19.6 6.5
TTSFS5.0X70 5472 17.3 19.6 6.5
TTSFS5.0X80 5472 17.3 19.6 6.5
TTSFS5.0X90 5472 17.3 19.6 6.5
TTSFS5.0X100 5472 17.3 19.6 6.5
TTSFS5.0X120 5472 17.3 19.6 6.5
TTSFS6.0X70 8467 15.9 22.6 8.8
TTSFS6.0X80 8467 15.9 22.6 8.8
TTSFS6.0X90 8467 15.9 22.6 8.8
TTSFS6.0X100 8467 15.9 22.6 8.8
TTSFS6.0X120 8467 15.9 22.6 8.8
TTSFS6.0X140 8467 15.9 22.6 8.8
