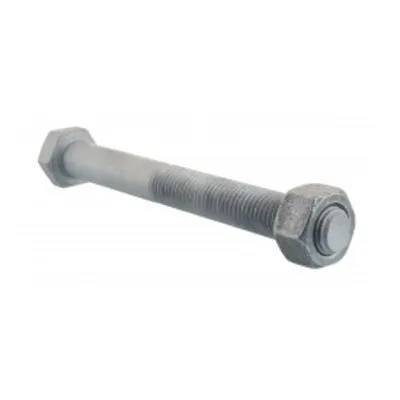

Boulons de charpente et écrous à tête hexagonale

EN STOCK
Expédition immédiate disponible pour 34 unité(s).
2€06
  TTC  / Boulon

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier galvanisé à chaud de classe 6.8 - Boulons : conformes à la norme NF EN ISO 4014:2011, Ecrous : conformes à la norme NF EN ISO 4032:2012.
  • Marque
    SIMPSON Strong-Tie
  • Styles de Filetage
    100mm

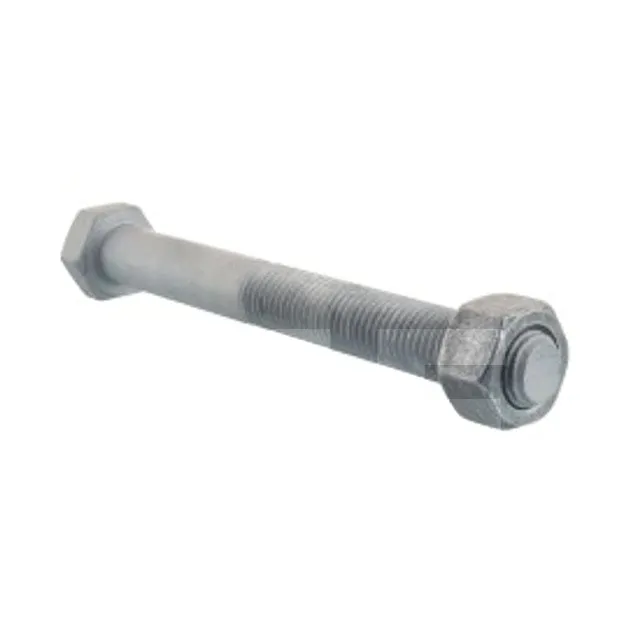

Boulon tête hexagonale

Les boulons de charpente à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0003
Matière

  • Acier galvanisé à chaud de classe 6.8
  • Boulons conformes à la norme NF EN ISO 4014:2011,
  • Ecrous conformes à la norme NF EN ISO 4032:2012.

Avantages :

  • Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
  • Résistance matière : (classe 6.8)
    Limite ultime σr = 600 MPa
    Limite d‘élasticité σe = 480 Mpa,
  • Résistance matière : (classe 5.6)
    Limite ultime σr = 500 MPa
    Limite d‘élasticité σe = 300 Mpa.

Applications :

Support

  • Porteur : bois massif, bois composite, lamellé collé, acier.
  • Porté : bois massif, bois composite, lamellé collé, acier.

Domaines d’utilisation

  • Sabots de charpente,
  • Équerres mixtes renforcées,
  • Pieds de poteaux.

Données techniques

Dimensions

Garage, carport, appentis, abri de voiture : les espaces de stationnement et les aires de manoeuvres des véhicules ne constituent pas de surface de plancher, mais exclusivement de l’emprise au sol

Exemple d’emprise au sol qui ne développe pas de surface de plancher. Ici, plusieurs conditions sont cumulées : il s’agit d’installations affectées au stationnement en plus d’être ouverts.

Dimensions fixations [mm]
Références d l lg SW
BSH12/180 12 180 100 18
BSH12/200 12 200 100 18
BSH12/240 12 240 100 18
BSH18/180 16 180 100 24
BSH16/200 16 200 100 24
BSH16/240 16 240 100 24
BSH16/300 16 300 100 24
BSH18/180 18 180 100 27
BSH18/200 18 200 100 27
BSH18/240 18 240 100 27
BSH18/300 300 100 27
BSH18/325 18 325 100 27
BSH18/350 18 350 100 27
BSH18/375 18 375 100 27
BSH18/450 18 450 100 27
BSH20/180 20 180 100 30
BSH20/240 20 240 100 30
BSH20/300 20 300 100 30

Propriétés caractéristiques


Propriétés caractéristiques
Références Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
BSH12/180 95.9
BSH12/200 95.9
BSH12/240 95.9
BSH16/180 202.7
BSH16/200 202.7
BSH16/240 202.7
BSH16/300 202.7
BSH18/180 275.3
BSH18/200 275.3
BSH18/240 275.3
BSH18/300 275.3
BSH18/325 275.3
BSH18/350 275.3
BSH18/375 275.3
BSH18/450 275.3
BSH20/180 362.1
BSH20/240 362.1
BSH20/300 362.1
