Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E9/2.5_5

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
3€16
  TTC  / équerre
soit 15.78€ pour 5 équerres
    • 65mm
    • 2,5mm
    • 152.5mm
    • 154mm
    • 5 pièces
  • Autres choix

  • Référence
    E9/2.5_5
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages Aile B
    14Ø5 et 2Ø11
  • Fixation bois/bois - type poteau/poutre
    2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Code EAN
    3523140208220
  • Fixation BOIS/BOIS - clouage total
    2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 14CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation BOIS/BOIS - clouage partiel
    2 équerres ; Aile A : 8CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 6CNA Ø4.0x35 ou Ø4.0x50 mm
  • Fixation BOIS/support rigide - clouage total
    2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1Ø10 (boulon ou tirefond)
  • Fixation poteau bois sur poutre bois
    2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Perçages Aile A
    14Ø5, 1Ø11, 1Ø11x34

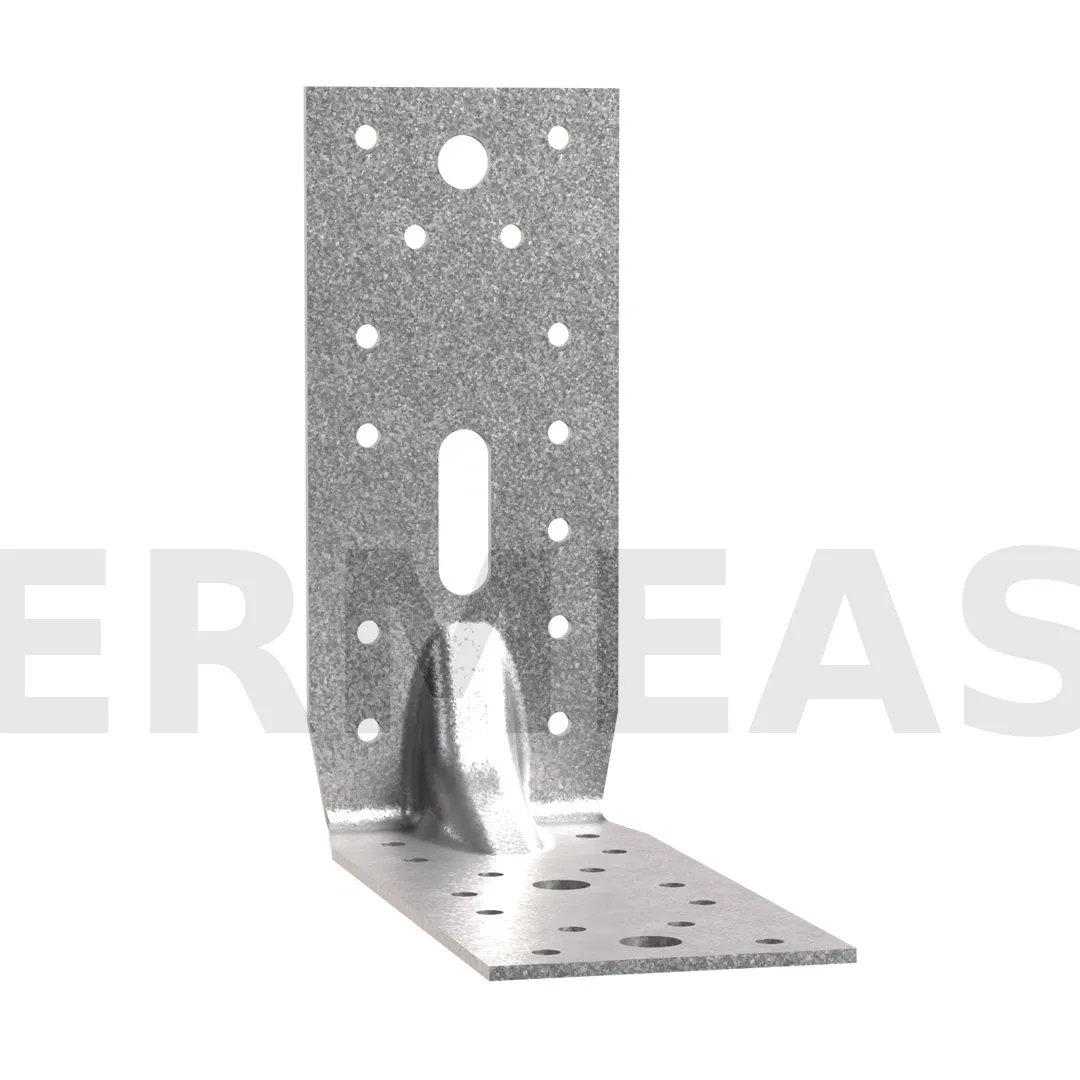

Grande équerre renforcée E9/2,5

Les équerres renforcées E9 permettent des liaisons structurelles d’éléments de charpente ou de montants d’ossature bois.

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2,5 mm.

Avantages

  • Grande rigidité,
  • Polyvalence d’utilisations.

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

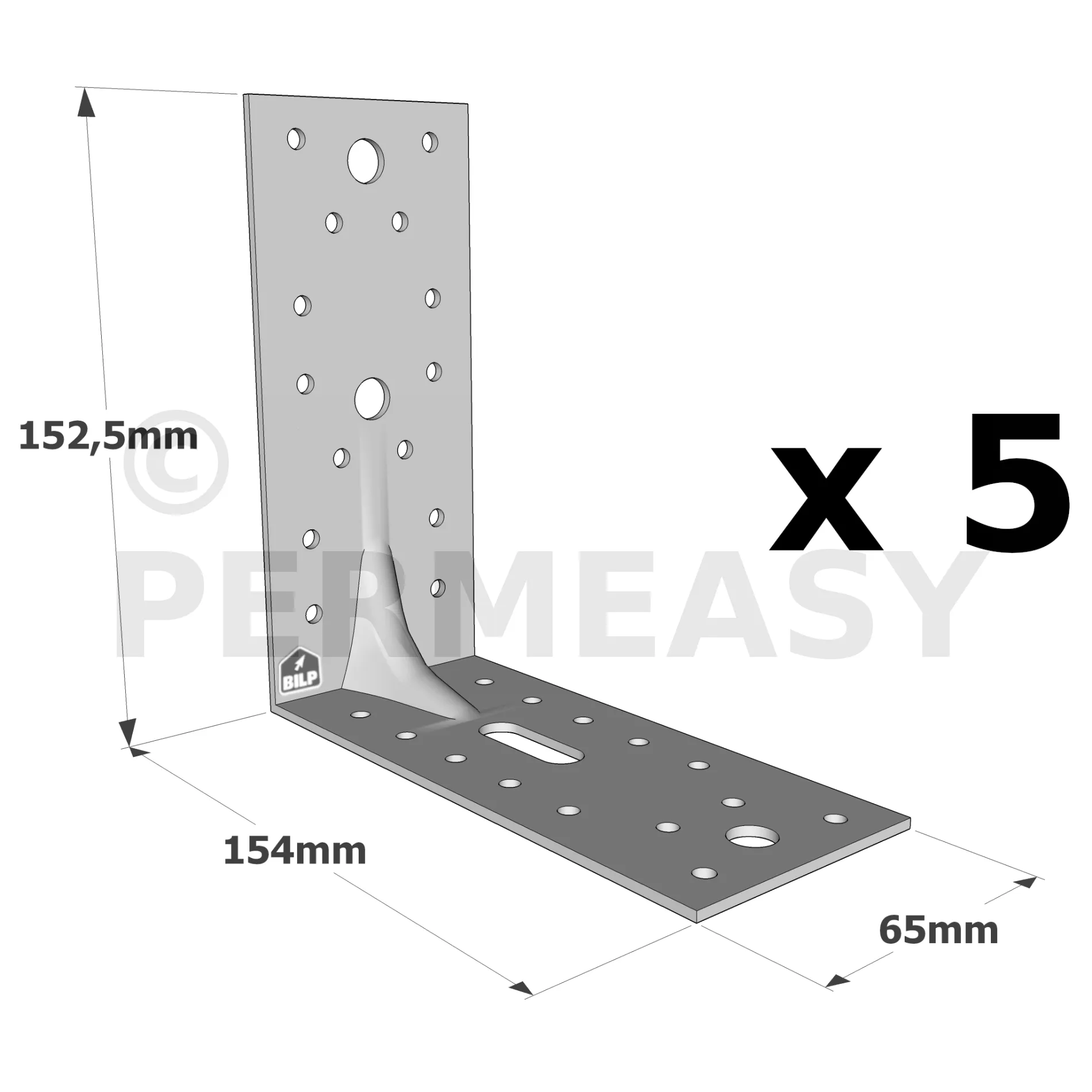

Dimensions
RéférencesDimensions [mm] Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø11x34 Ø5 Ø11
E9/2,5 154 152.5 65 2.5 14 1 1 14 2

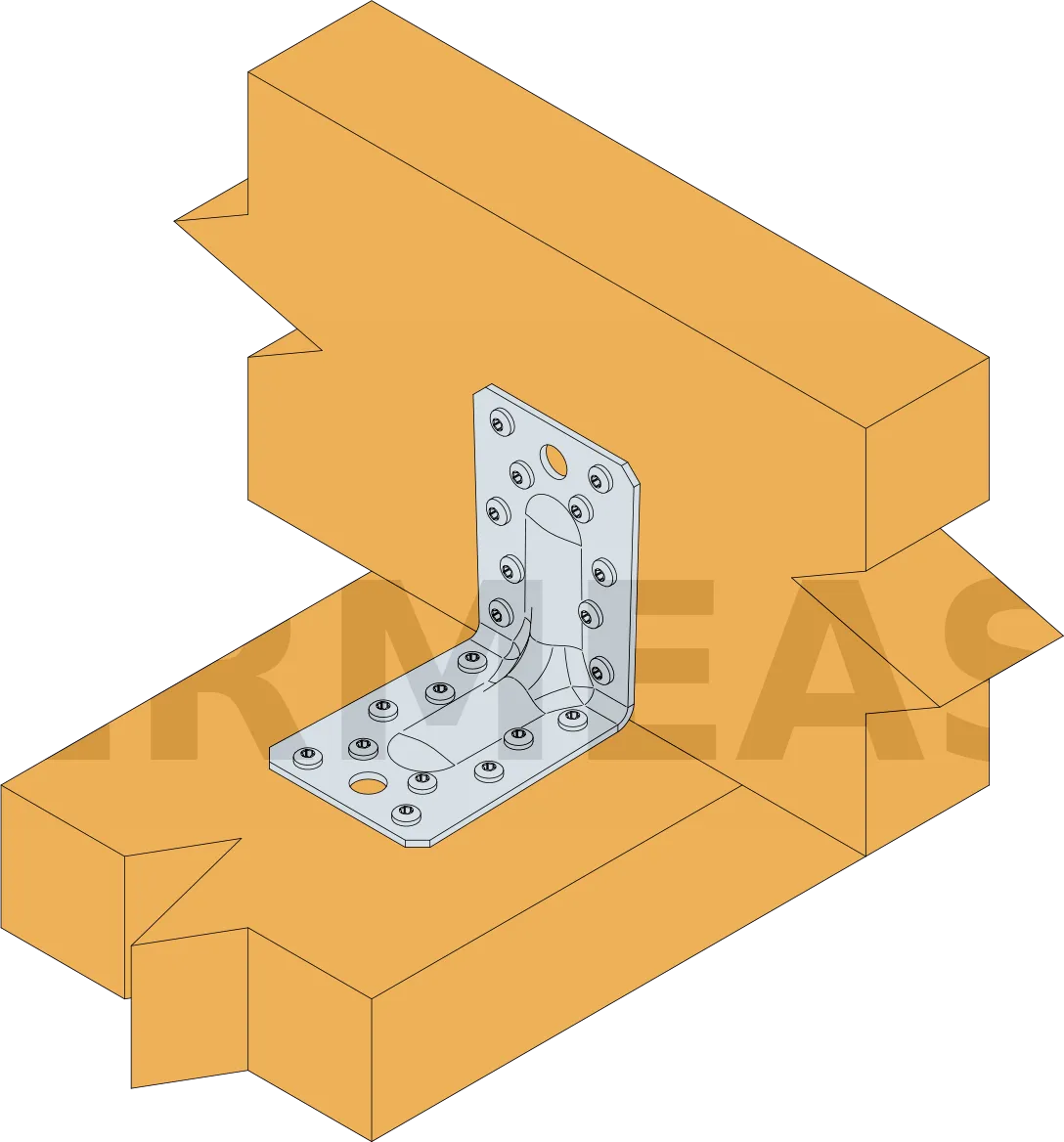

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9/2,5 12 14 5 8.4 9.5 13

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9/2,5 8 6 1.9 3.2 6.6 8.9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

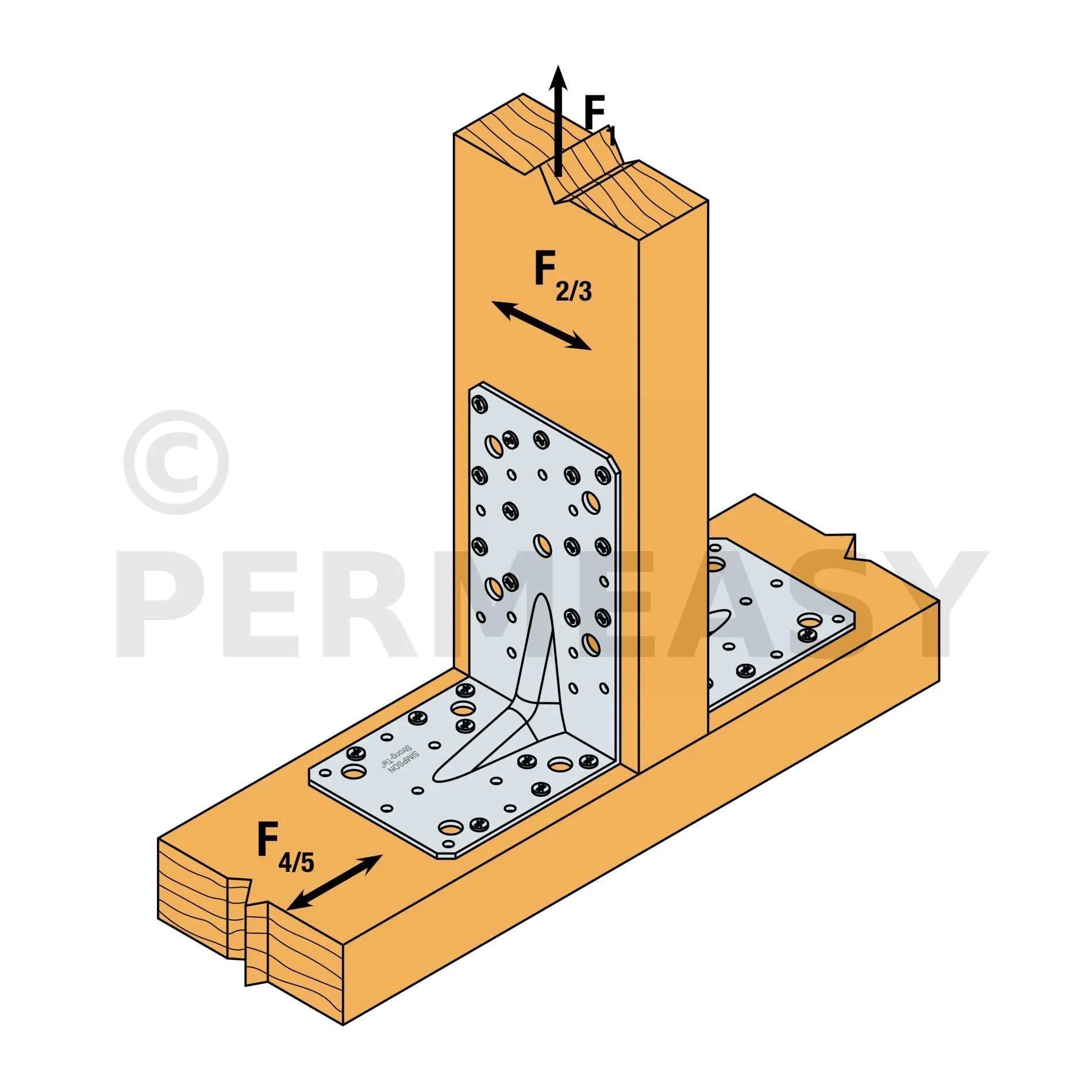

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

RéférencesValeurs caractéristiques - Connexion poteau bois sur poutre
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9/2,5 10 14 3.1 5.1 6.7 8.6

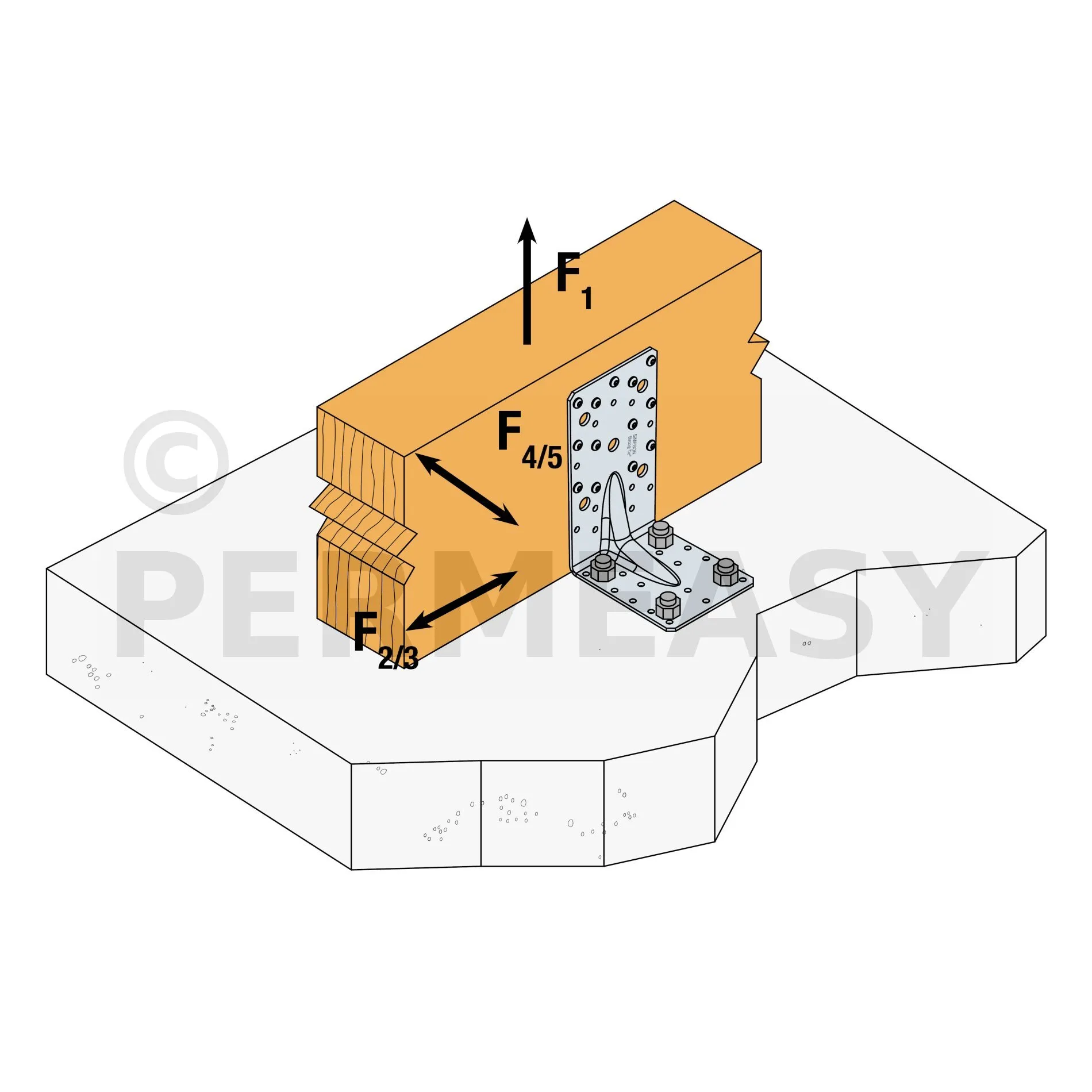

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k
Qté Type Qté Type CNA4.0x35
E9/2,5 12 CNA* 1 Ø10 6

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Notes techniques

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
    F2 et F3 : effort latéral de cisaillement
    Cas particulier d’une fixation avec 1 seule équerre :
  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
    F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
  • La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
