Equerre structurelle - Réf. EB/7048
-
RéférenceEB/7048
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
Perçages Aile BVis ou pointes : 7 Ø5 ; Boulons : 2 Ø13
-
Perçages Aile CVis ou pointes : 4 Ø5 ; Boulons : 1 Ø13
-

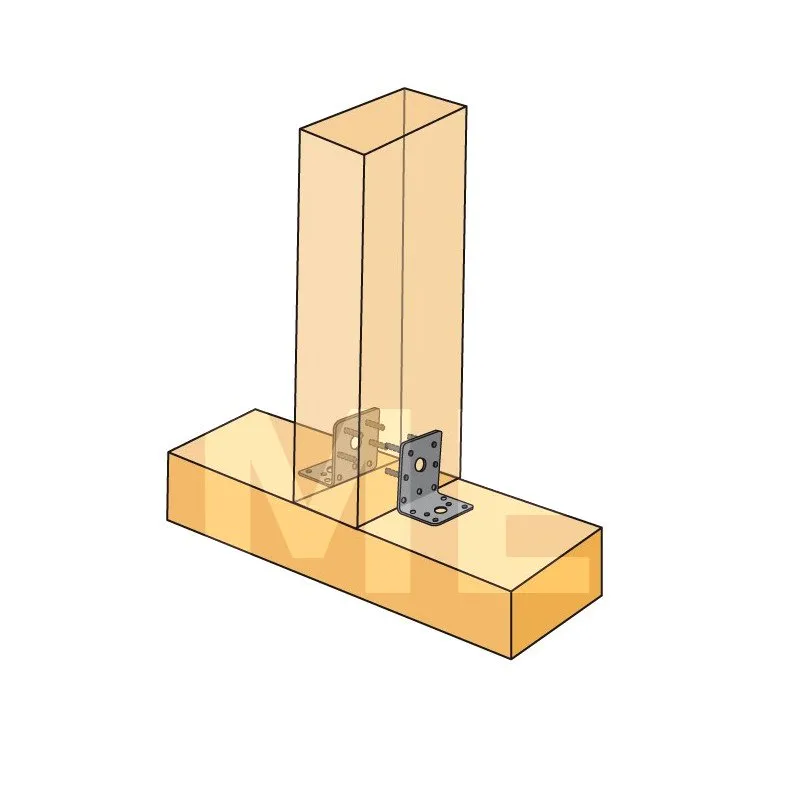

Fixation bois/bois - type poutre/poutreAile B : 7 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-

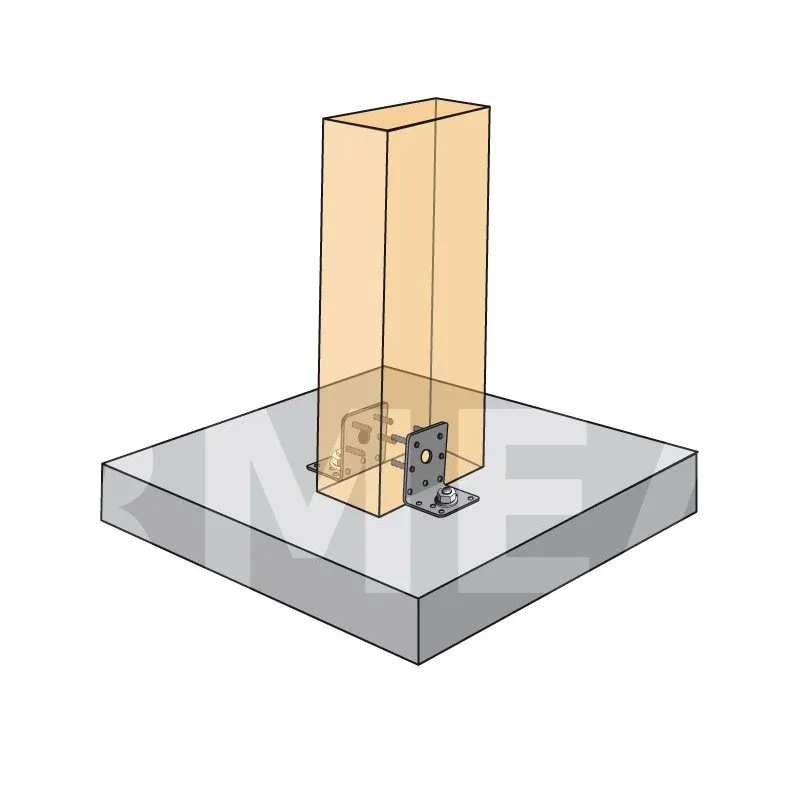

Fixation bois/support rigide - type poutre/support rigideAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
-
Code EAN5701953350482

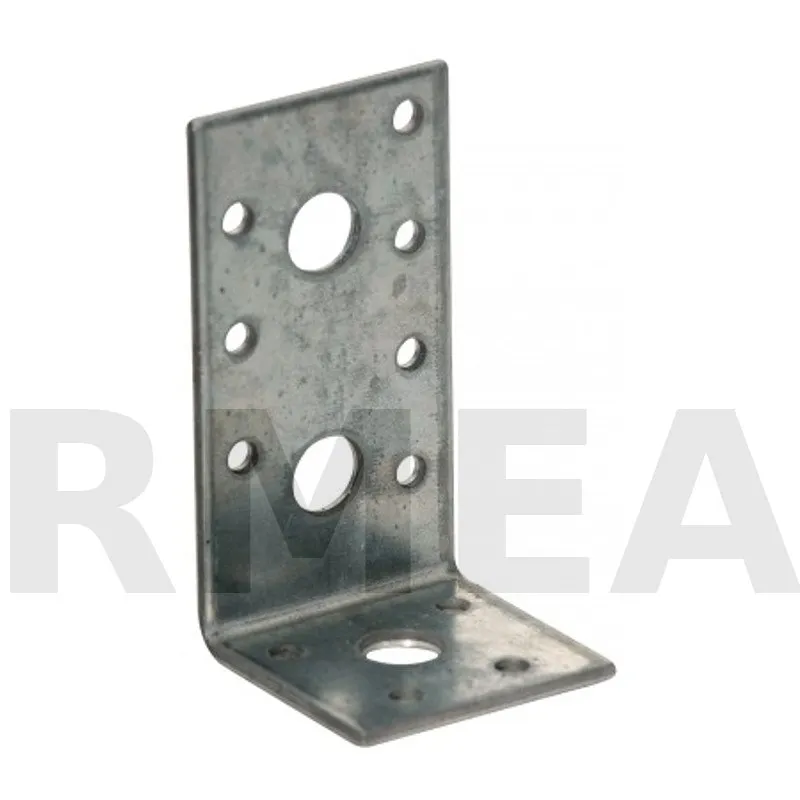

Equerre structurelle - EB/7048
Les équerres renforcées EB/7048 répondent à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 3 mm
Avantages
- Grande rigidité,
- Polyvalence d’applications...
Applications
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

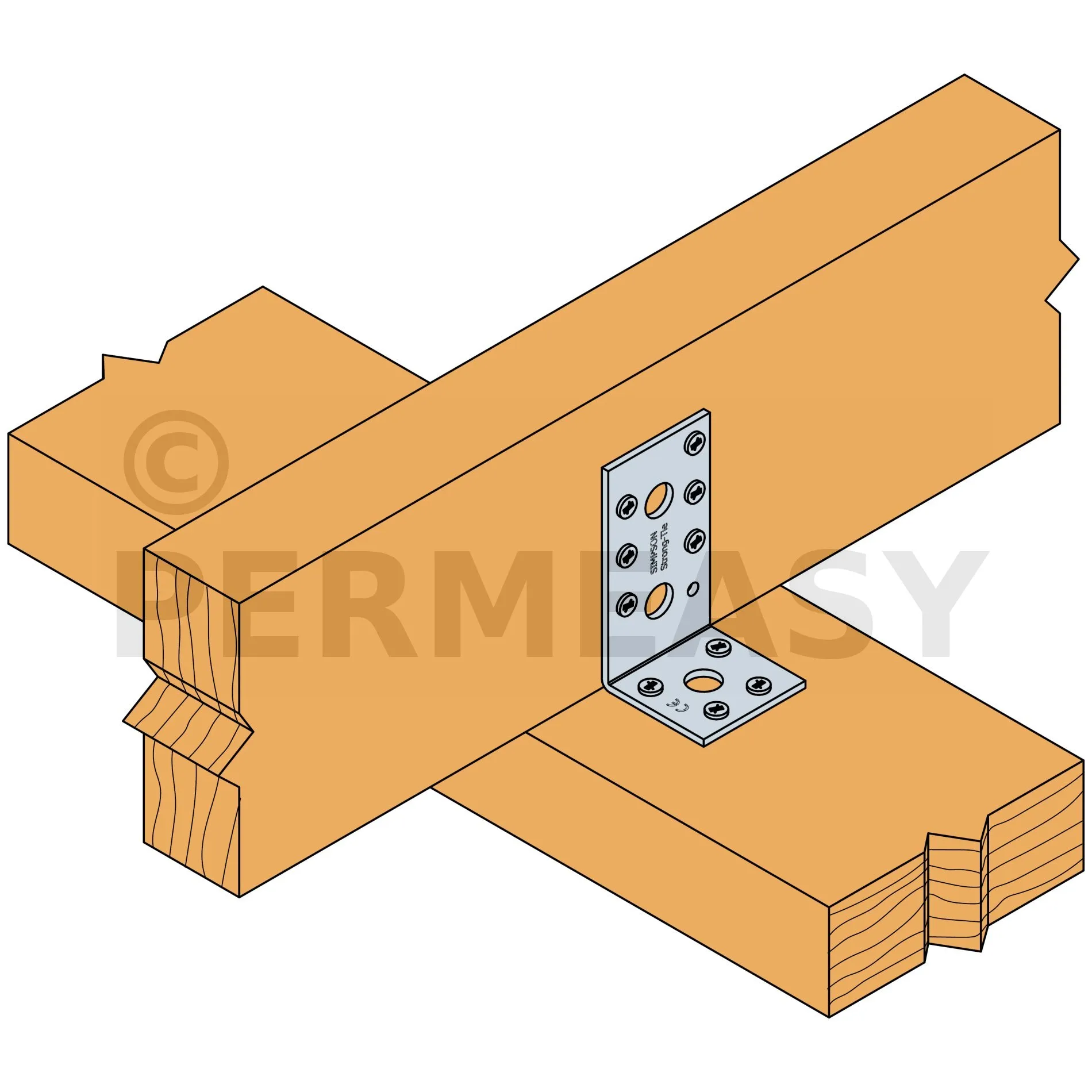

Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

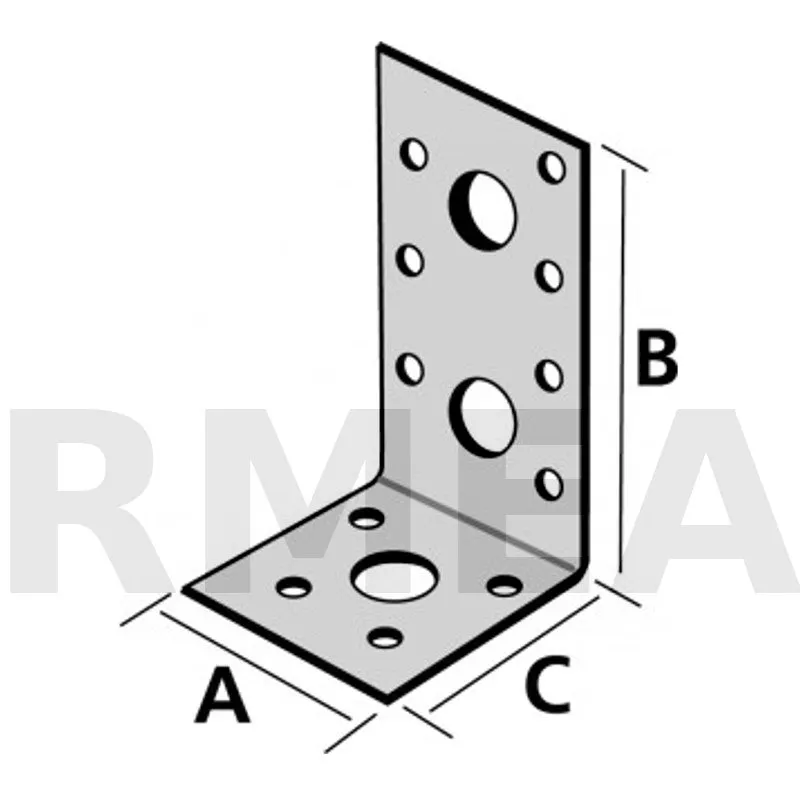

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
| EB/7048 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 |

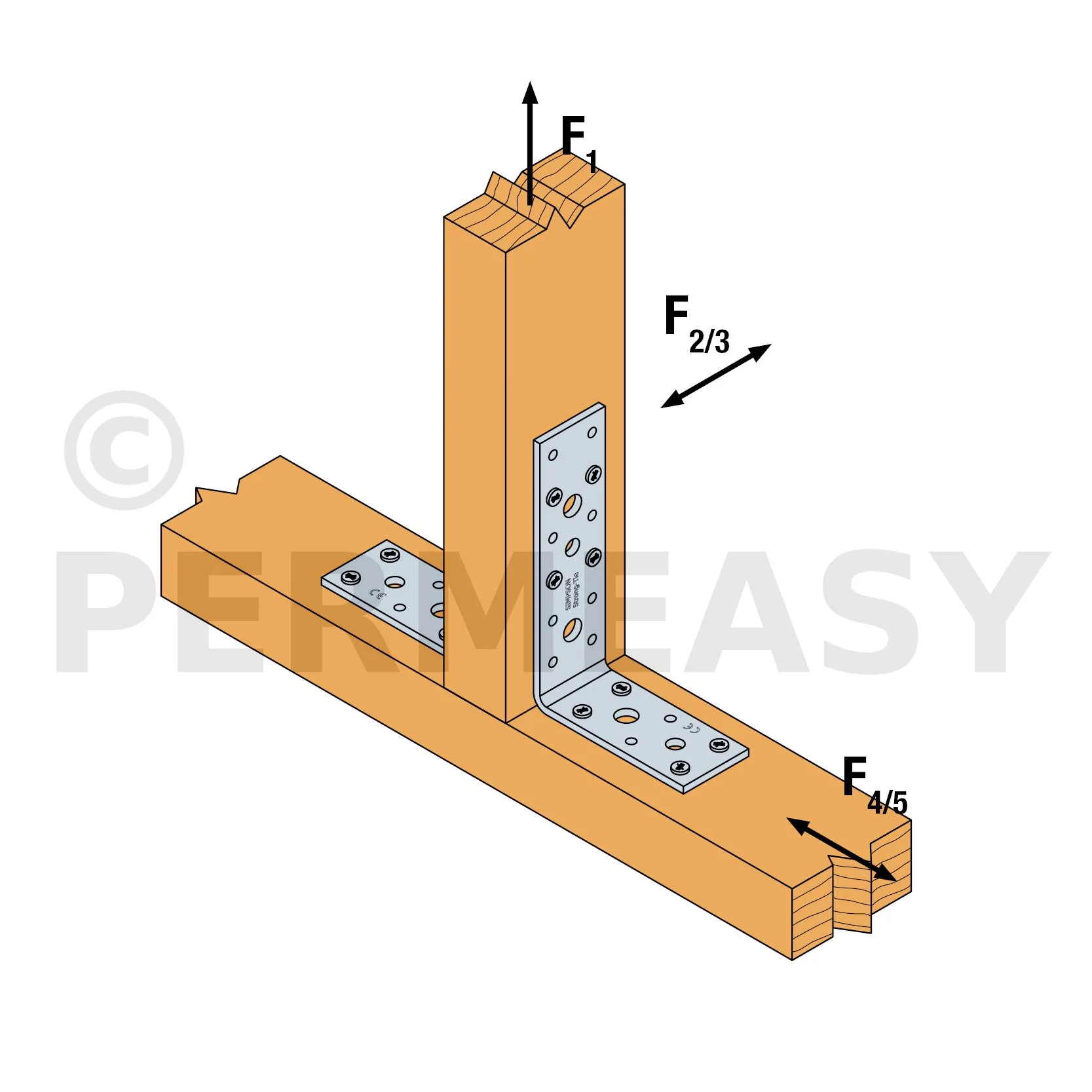

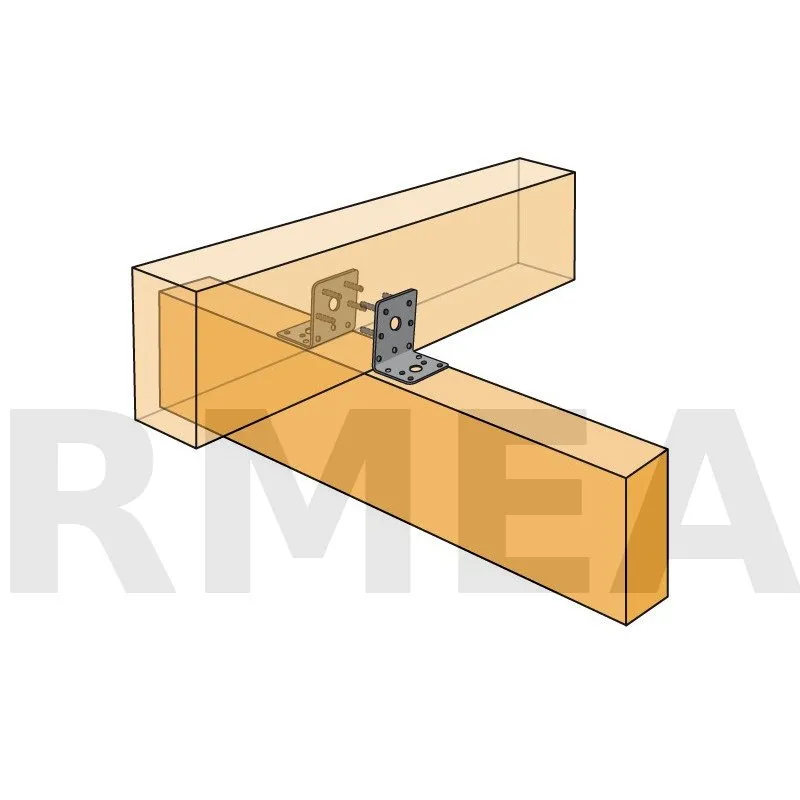

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| EB/7048 | 6 | 4 | 2.5 | 2.9 | 3.8 | 4.9 | 3.5 | 4 | 4.9 | 6 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| EB/7048 | 4 | 4 | 2.5 | 2.9 | 3.8 | 4.9 | 3.4 | 3.9 | 4.7 | 5.4 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

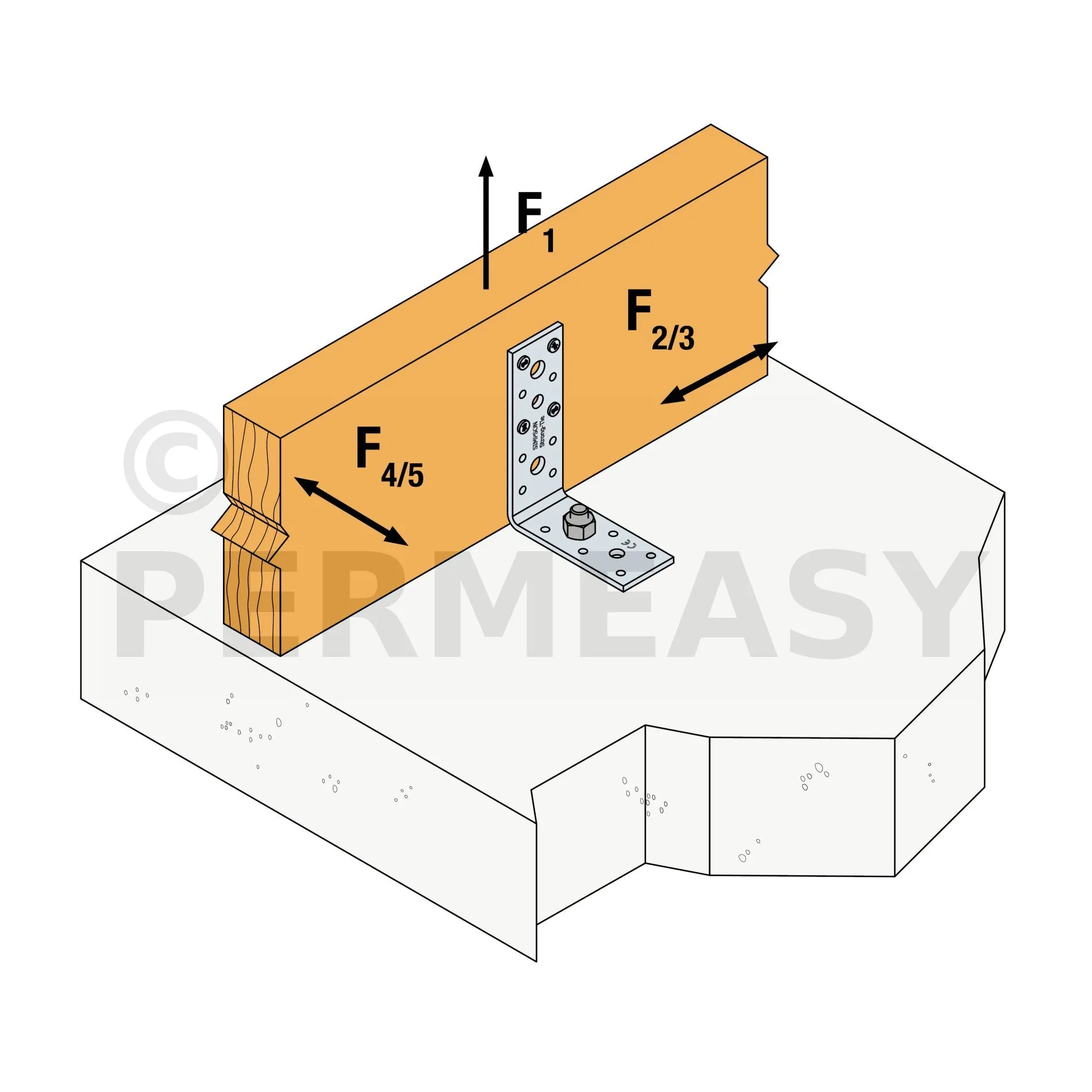

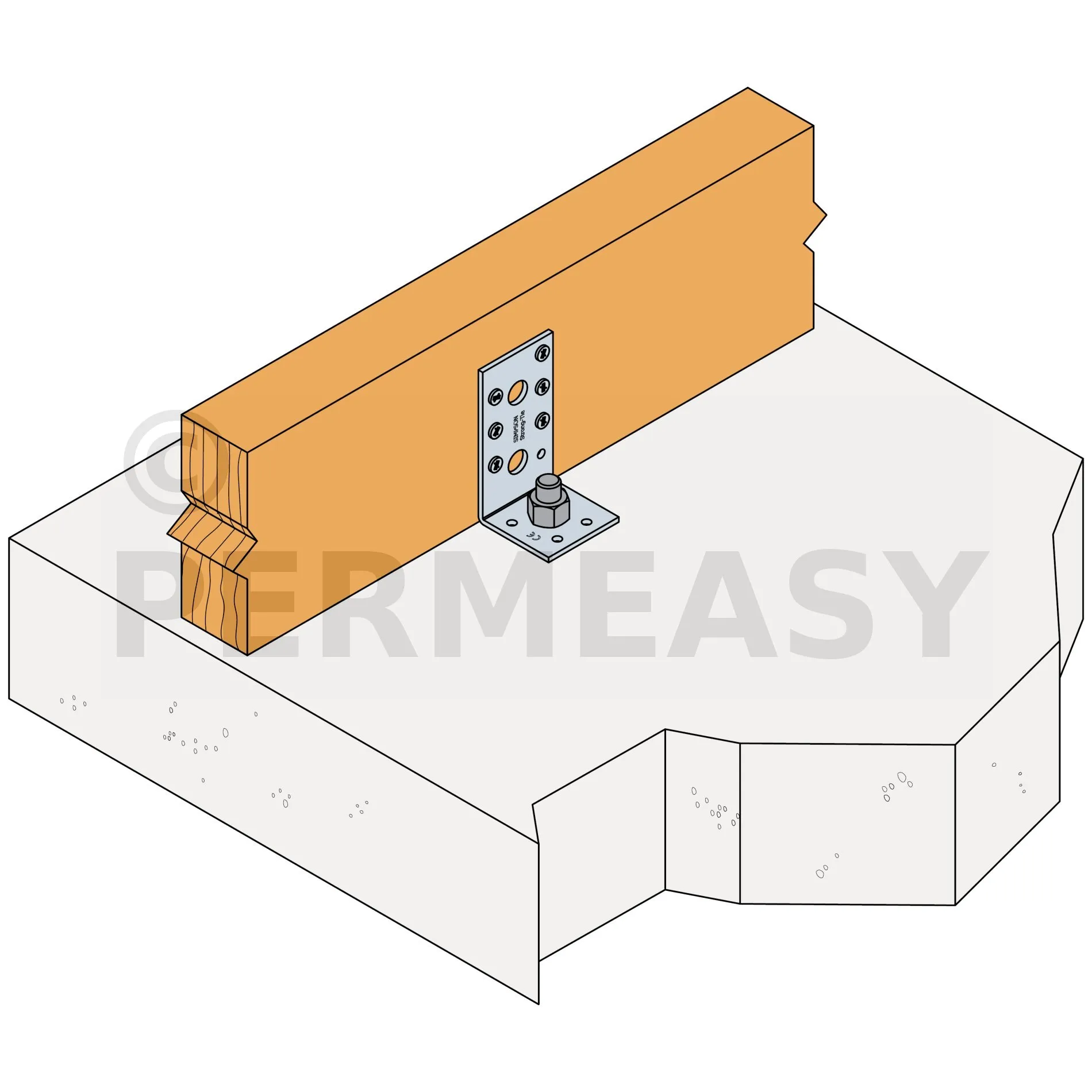

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| EB/7048 | 6 | CNA | 1 | Ø12 | 12.3 | 14 | 14 | 14 | 1.9 | 2.1 | 3.3 | 3.5 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords. Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
