Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. AG40312-R

bientôt DISPO
Expédition estimée dans 10 jours.
130€10
  TTC  / équerre
    • 40mm
    • 3mm
    • 91mm
    • 119mm
    • 1 pièce
  • Autres choix

  • Référence
    AG40312-R
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Perçages Aile B
    Vis ou pointes : 10 Ø5 ; Boulons : 1 Ø 8,5 - 2 Ø 11
  • Perçages Aile C
    Vis ou pointes : 6 Ø 5 ; Oblong : 1 Ø 8,5 - 1 Ø 11

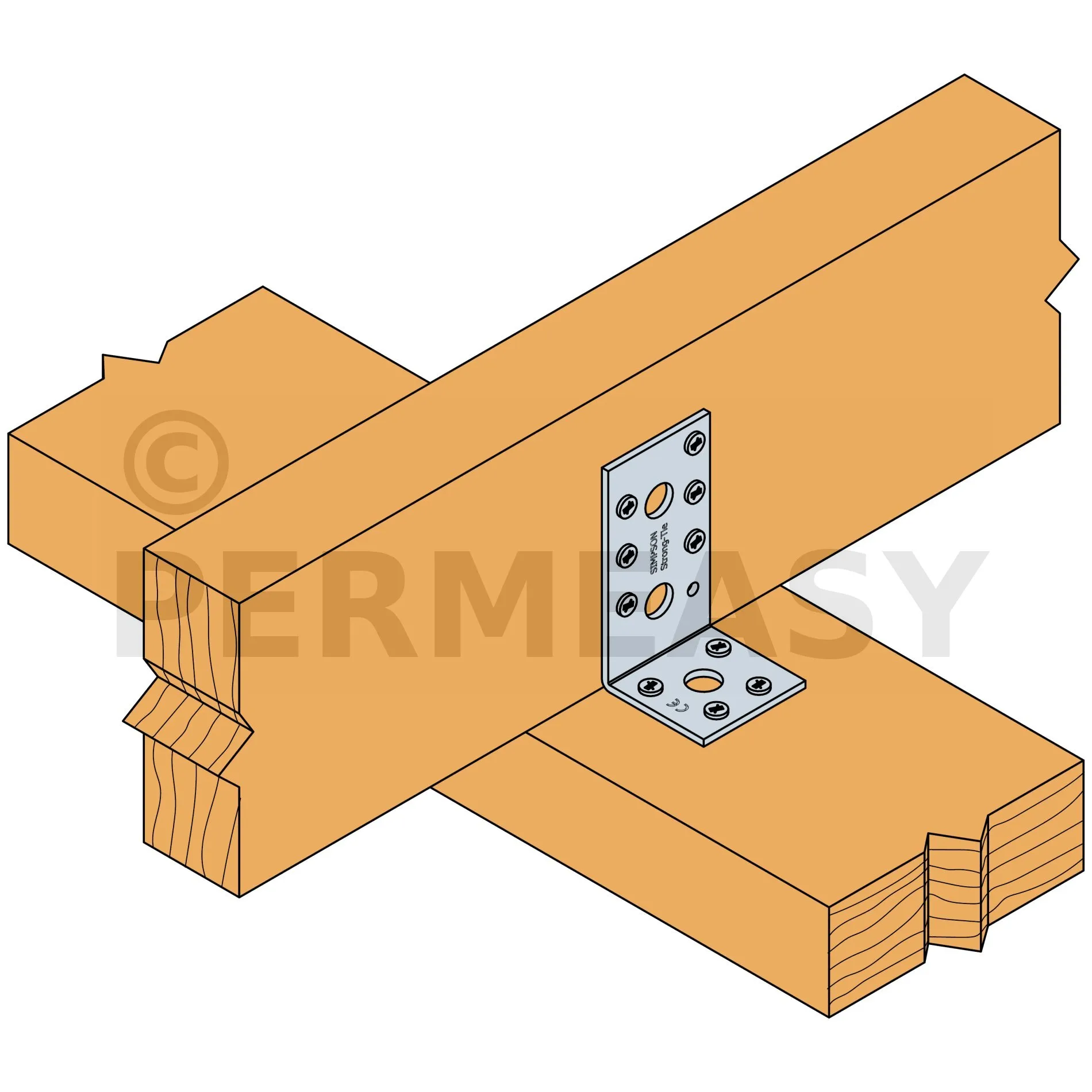

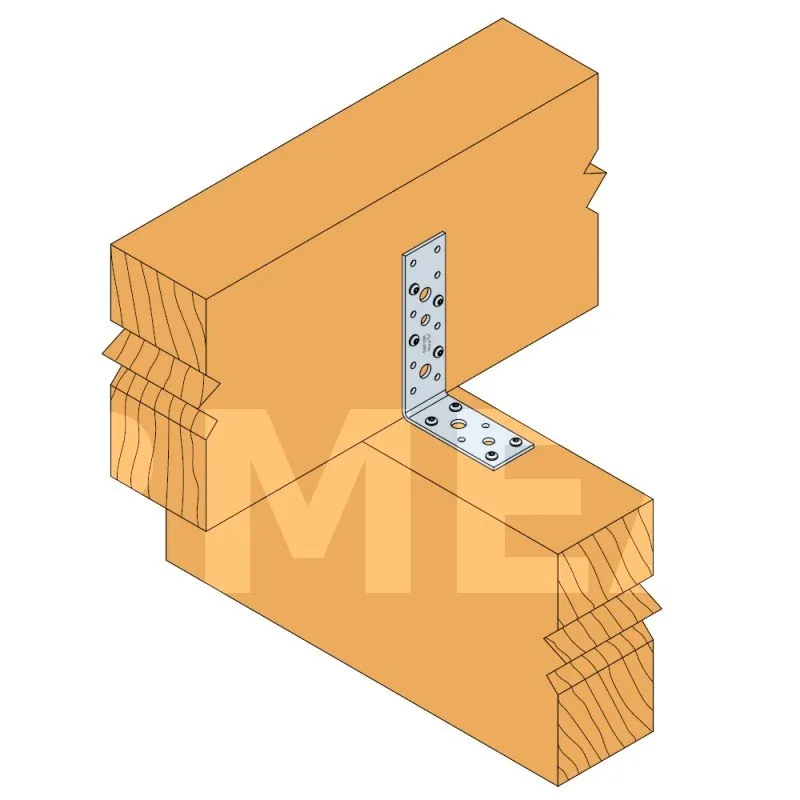

  • Fixation bois/bois - type poutre/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Fixation bois/bois - type poteau/poutre
    Aile B : 4 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Code EAN
    5701953353124

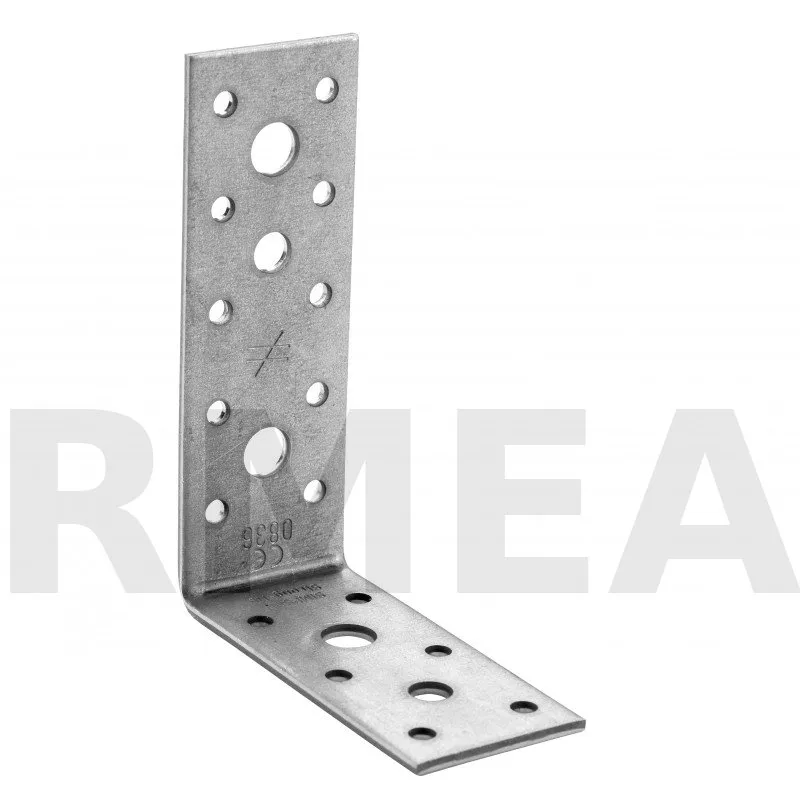

Equerre structurelle AG

L’équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

  • Grande rigidité,
  • Polyvalence d’applications...

Applications

Support

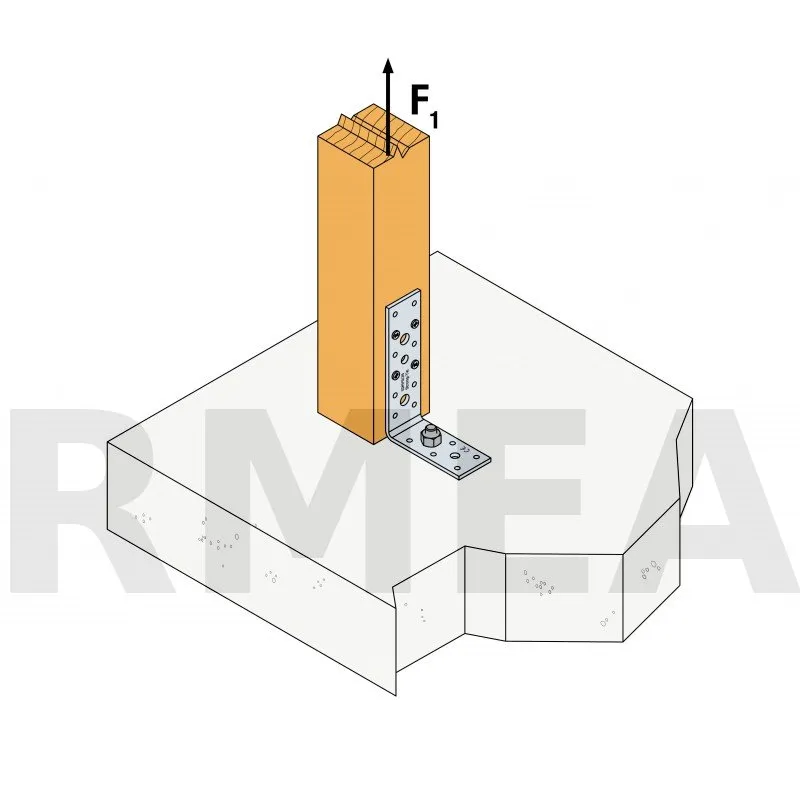

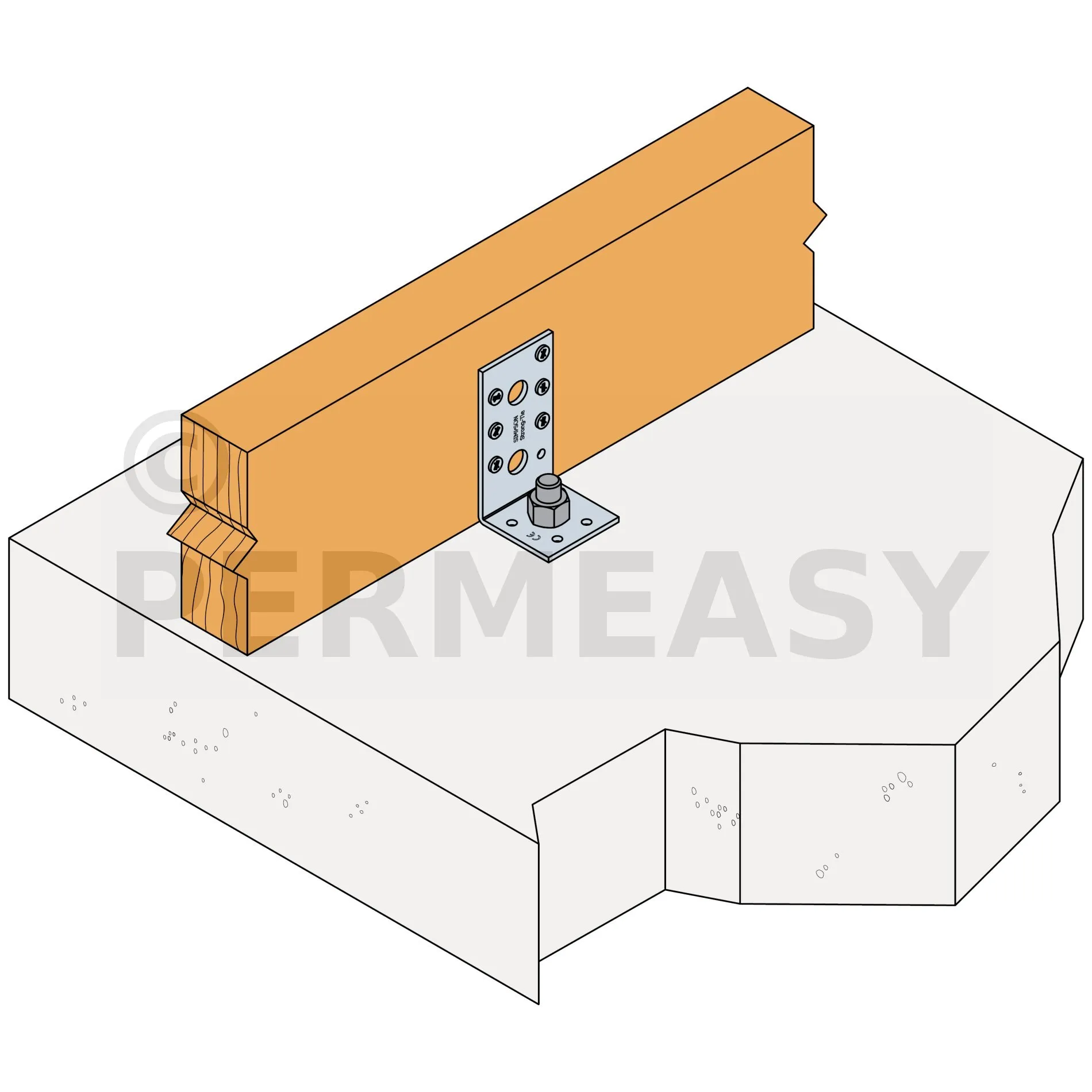

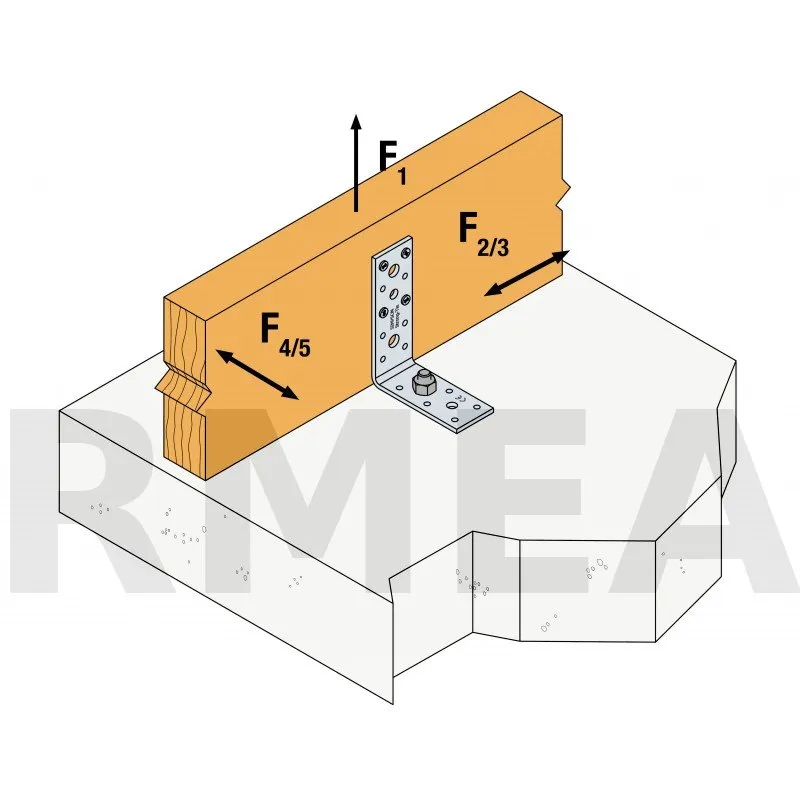

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

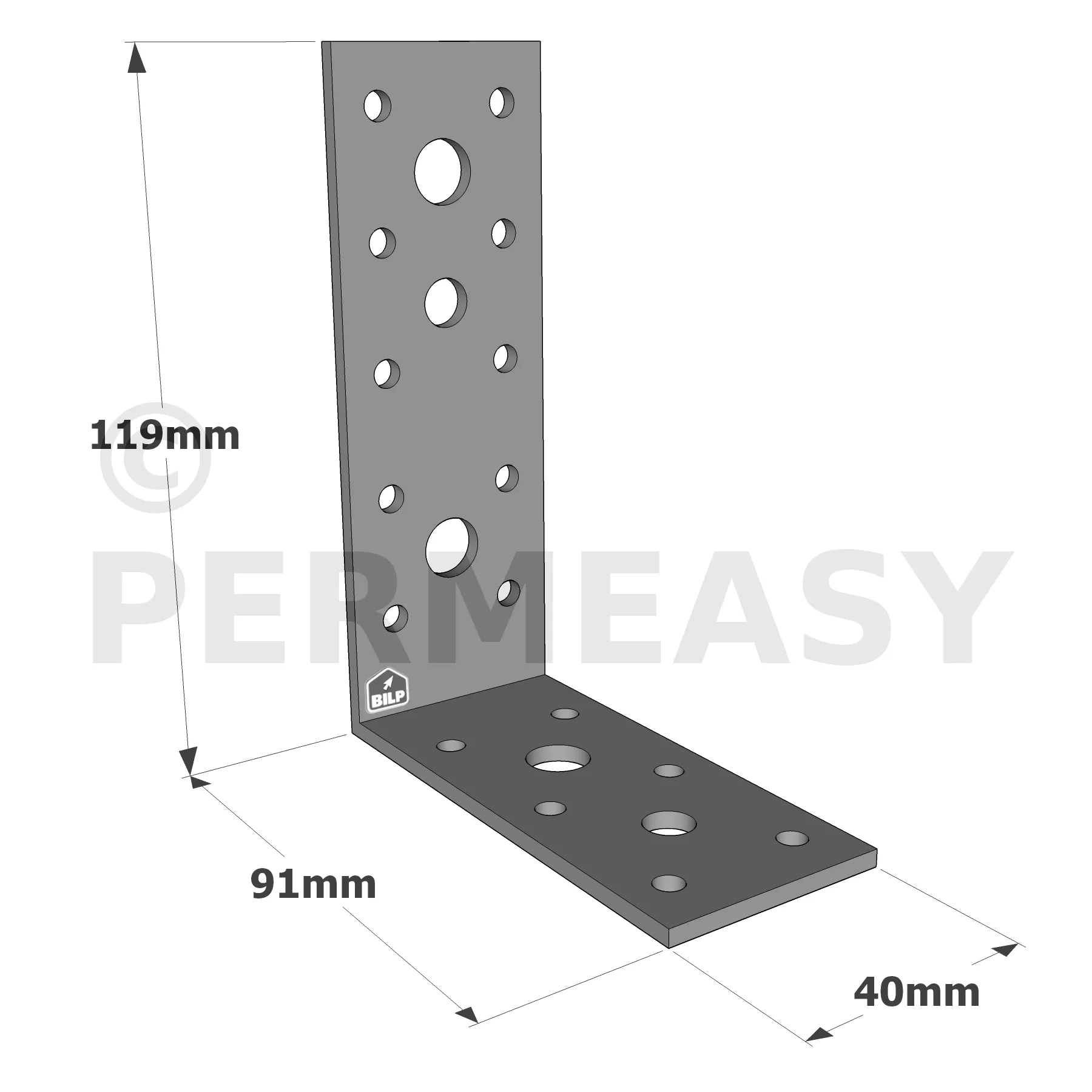

Dimensions

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø8,5 Ø11 Ø5 Ø8,5 Ø11
AG40312 119 91 40 3 10 1 2 6 1 1

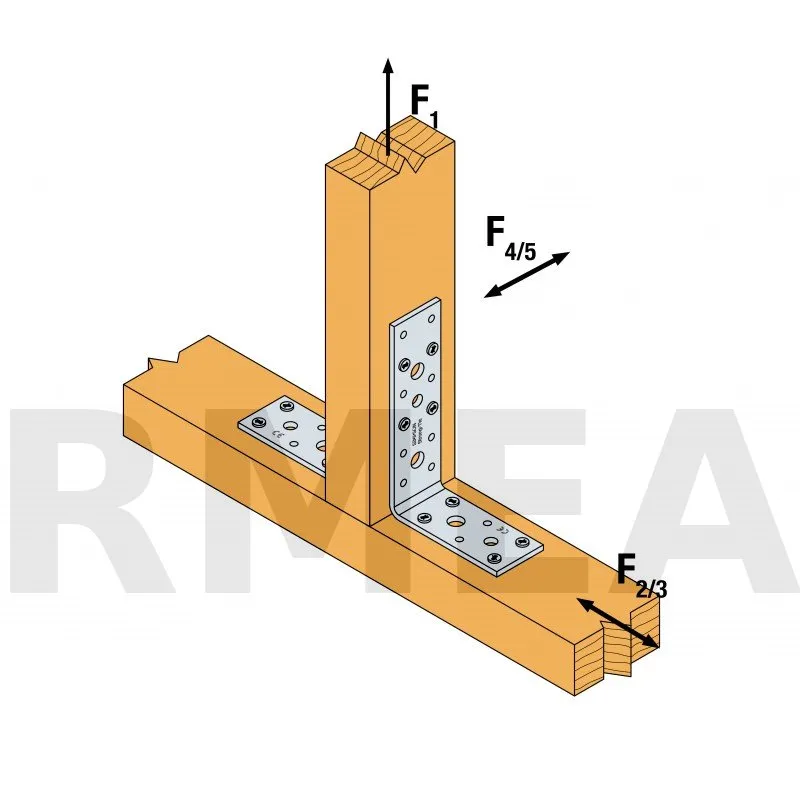

Valeurs Caractéristiques - Bois sur bois

RéférencesFixationsValeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AG40312 4 4 2.5 4.3 3 4.3 1.1 1.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
