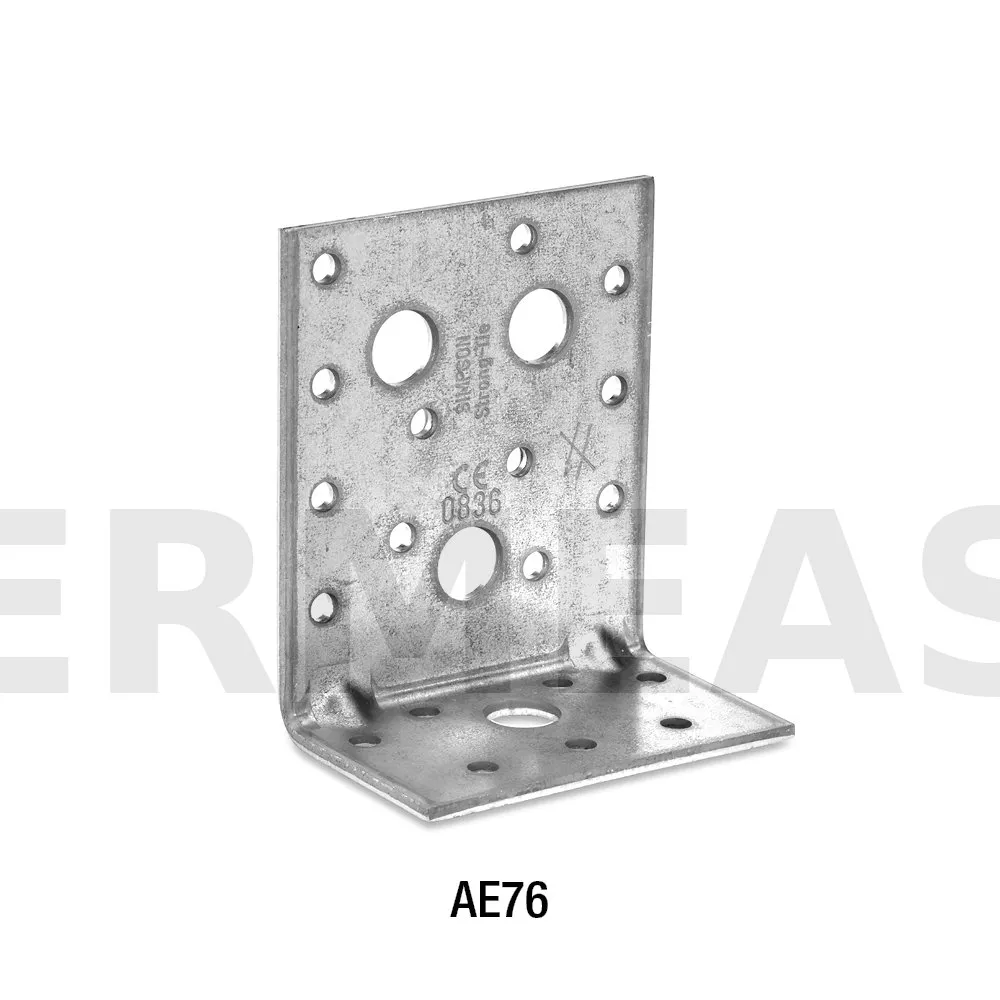

Equerre large renforcée - Réf. AE76-R

EN STOCK
Expédition immédiate disponible pour 39 unité(s).
5€16
  TTC  / équerre
    • 76mm
    • 3mm
    • 48mm
    • 90mm
    • 1 pièce
  • Autres choix

  • Référence
    AE76-R
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Perçages Aile B
    7Ø5 ; 1Ø13

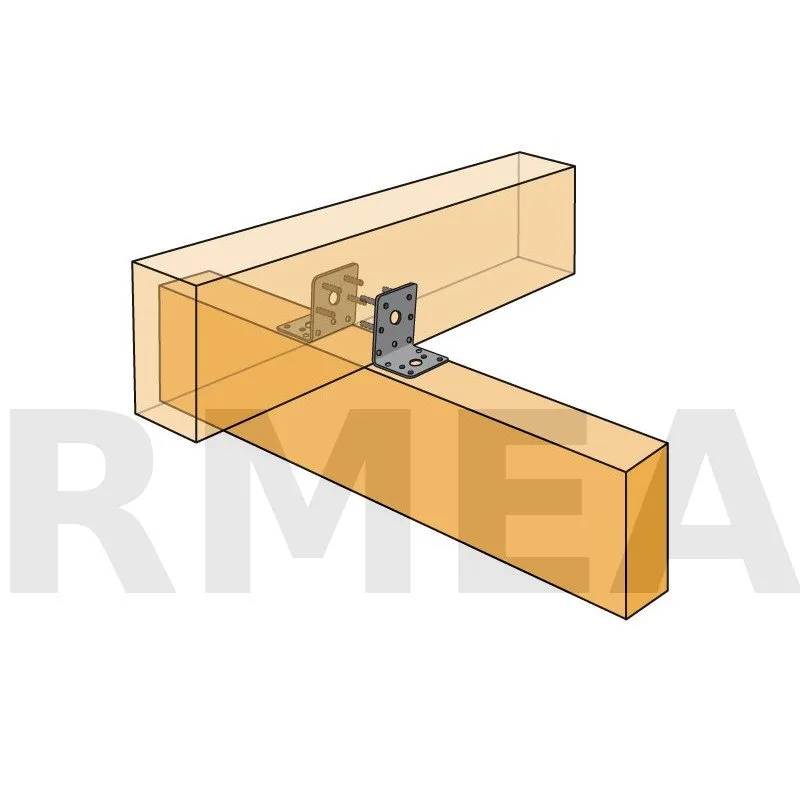

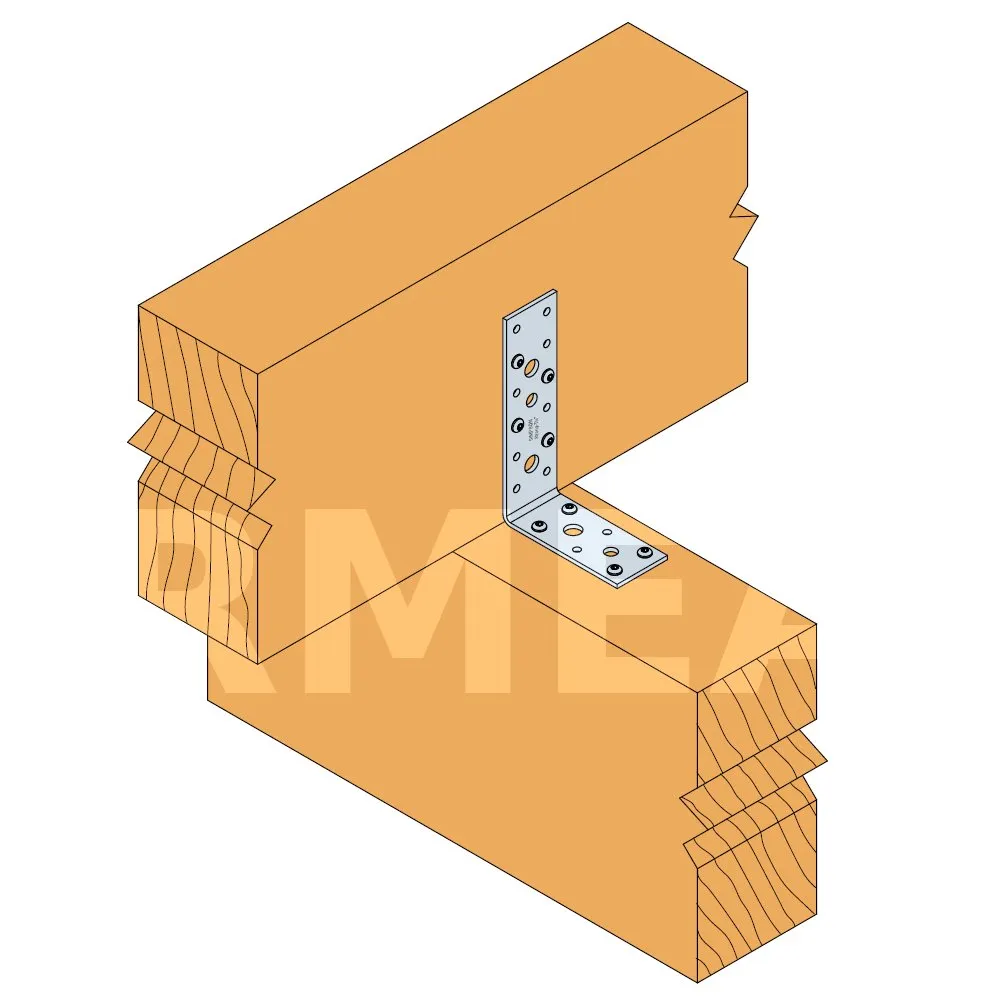

  • Fixation bois/bois - type poutre/poutre
    Aile A : 9 ; Aile B : 7 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

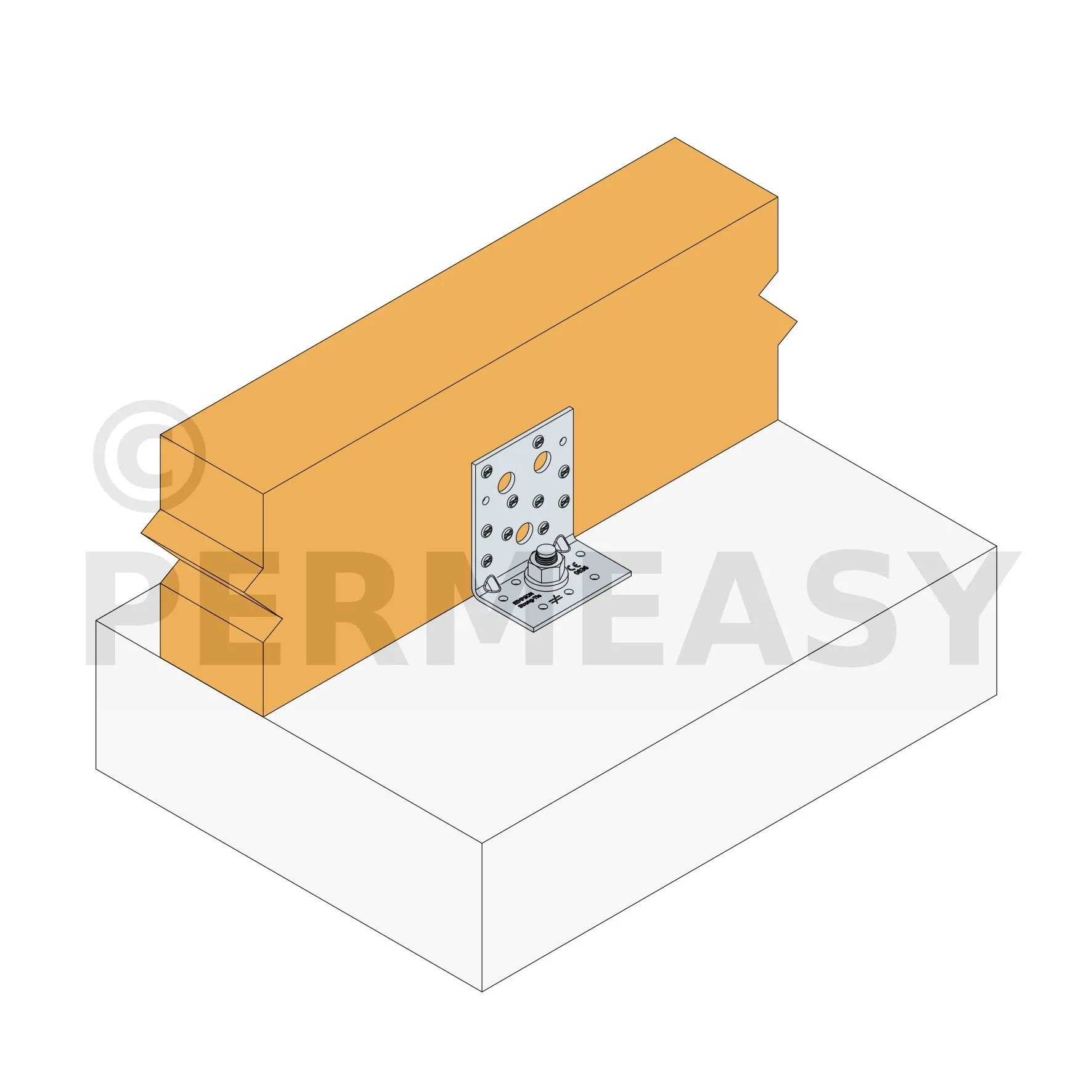

  • Fixation bois/support rigide - type poutre/support rigide
    Aile A : 9 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : WA M12-104/5 - Assemblage avec 2 équerres
  • Code EAN
    5701953350765
  • Perçages Aile A
    12Ø5 ; 3Ø13

Equerre large renforcée AE

Du fait de sa largeur importante, l’équerre AE est particulièrement adaptée aux reprises de charges latérales. Elle peut être utilisée à la fois sur support bois ou sur support rigide.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;

Agréments techniques : ETA-06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

  • Peut s’utiliser pour les assemblages bois-bois ou bois-béton

Applications

Support

  • Porteur : bois massif, bois lamellé-collé, CLT, béton...
  • Porté : bois massif, bois composite, bois lamellé-collé, CLT...

Domaines d’utilisation

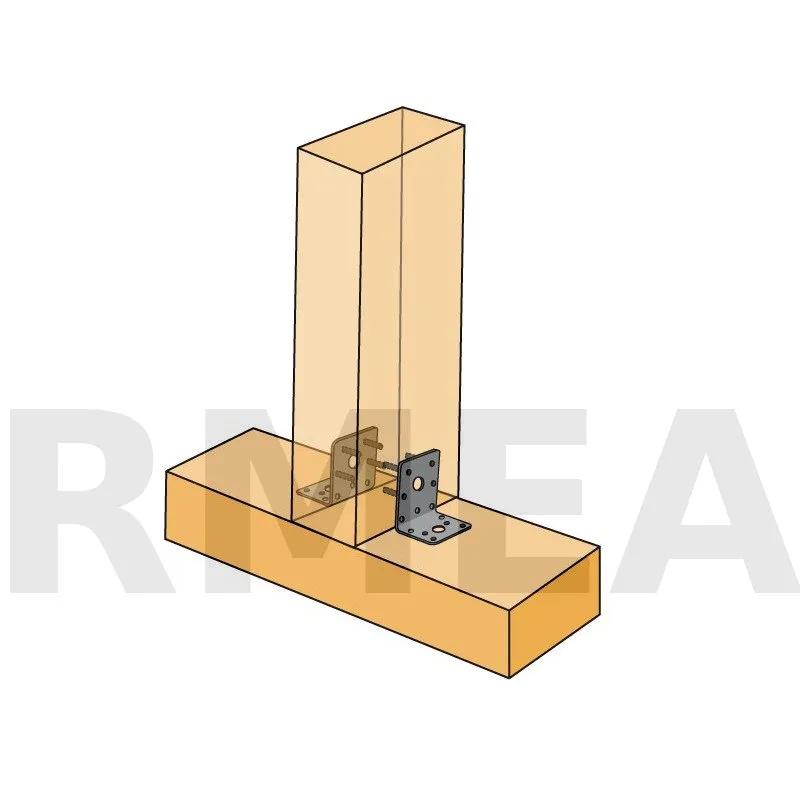

  • Fixation de lisse et de montants,

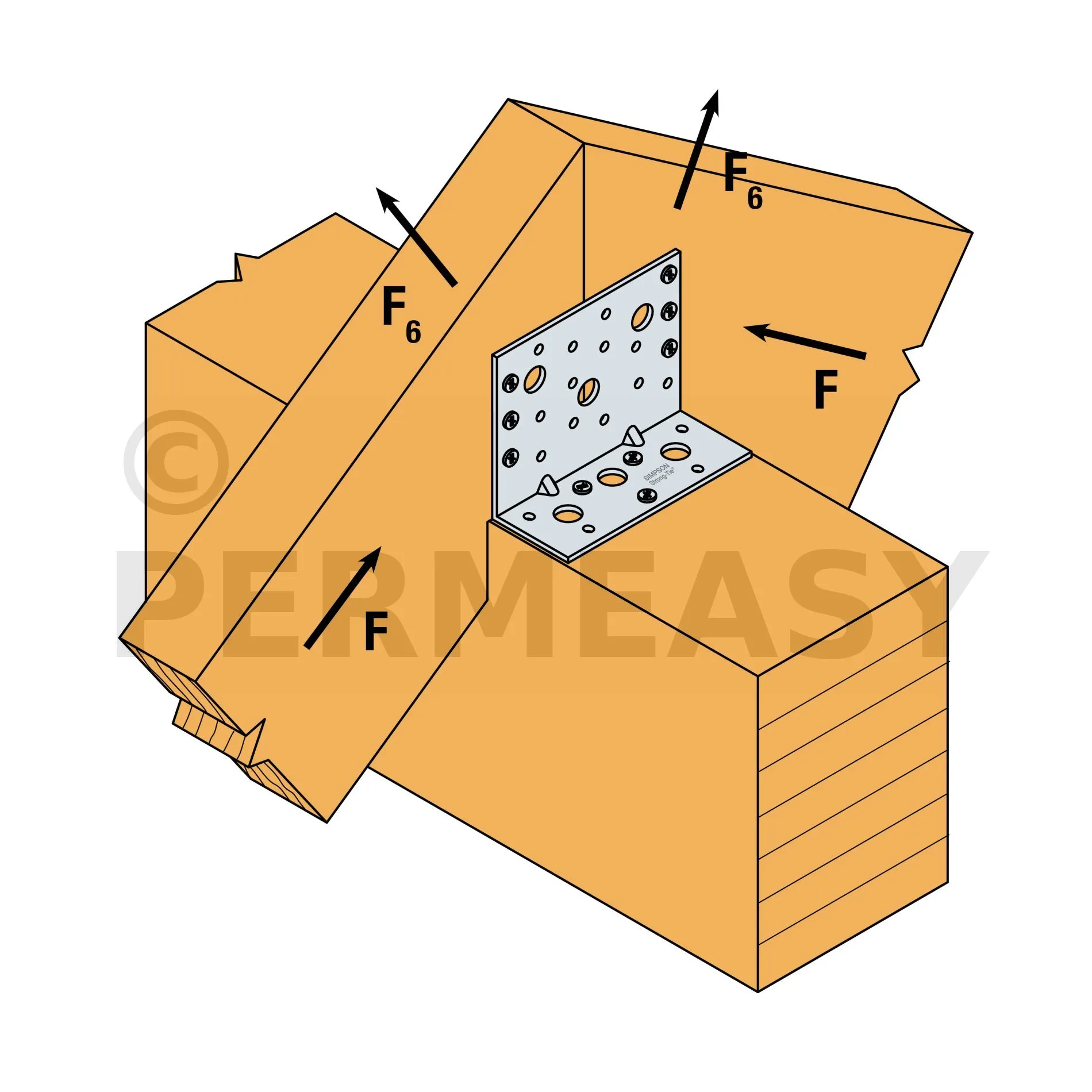

  • Ancrage de chevrons,
  • Fixation de panneaux lamellés croisées (CLT)...

Données techniques

Dimensions

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13 Ø5 Ø13
AE76 90 48 76 3 12 3 7 1
AE116 90 48 116 3 18 3 7 3

Valeurs caractéristiques - Bois sur bois - Clouage total

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE76 9 7 5.1 7.7 10.4 13.4 2.5/kmod^0.25 3.6/kmod^0.25
AE116 12 7 5.1 7.7 14.7 20 2.8/kmod^0.25 4/kmod^0.25

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plan de clouage, direction d’effort ...), merci de vous référer à l’ETE-06/0106.

Valeurs caractéristiques - Bois sur bois - Clouage partiel

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE76 7 7 5.1 7.7 8.2 11.4 2.5/kmod^0.25 3.6/kmod^0.25
AE116 8 7 5.1 7.7 11.9 16.9 2.8/kmod^0.25 4/kmod^0.25

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETA-06/0106.

Valeurs caractéristiques - Connexion bois sur béton

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5,k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE76 9 CNA* 1 M12 min : 18.7 ; 16.8/kmod 16.8/kmod 6.7 10.3 3.1/kmod^0.25 4.4/kmod^0.25
AE116 12 CNA* 2 M12 20.7 min : 33.3 ; 28.1/kmod 23 25.5 8.8/kmod^0.25 min : 12.9 ; 10.6/kmod^0.25

1. R4,k / 5,k sont déterminées pour un bois de largeur b = 75 mm et une excentricité e = 130 mm
2. La capacité résistante de l’ancrage doit être au minimum de 15,3 kN, à la fois pour l’arrachement et le cisaillement. La capacité résistante de l’assemblage doit être réduite proportionnellement si la résistance de l’ancrage est inférieure à 15,3 kN.
3. Si la conception de la structure empêche la rotation de l’élément bois alors les valeurs R1,k et R2,k , dans un assemblage avec une seule équerre, peuvent être prises égale à la moitié des valeurs données dans les tableaux.

* Pour d’autres configuration d’assemblage (plans de clouages, direction d’effort ...), merci de vous référer à l’ETE-06/0106.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide

RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AE76 9 CNA 1 M12 18.6 18.6 6.7 10.3
AE116 12 CNA 2 M12 20.7 31.2 23 25.5

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

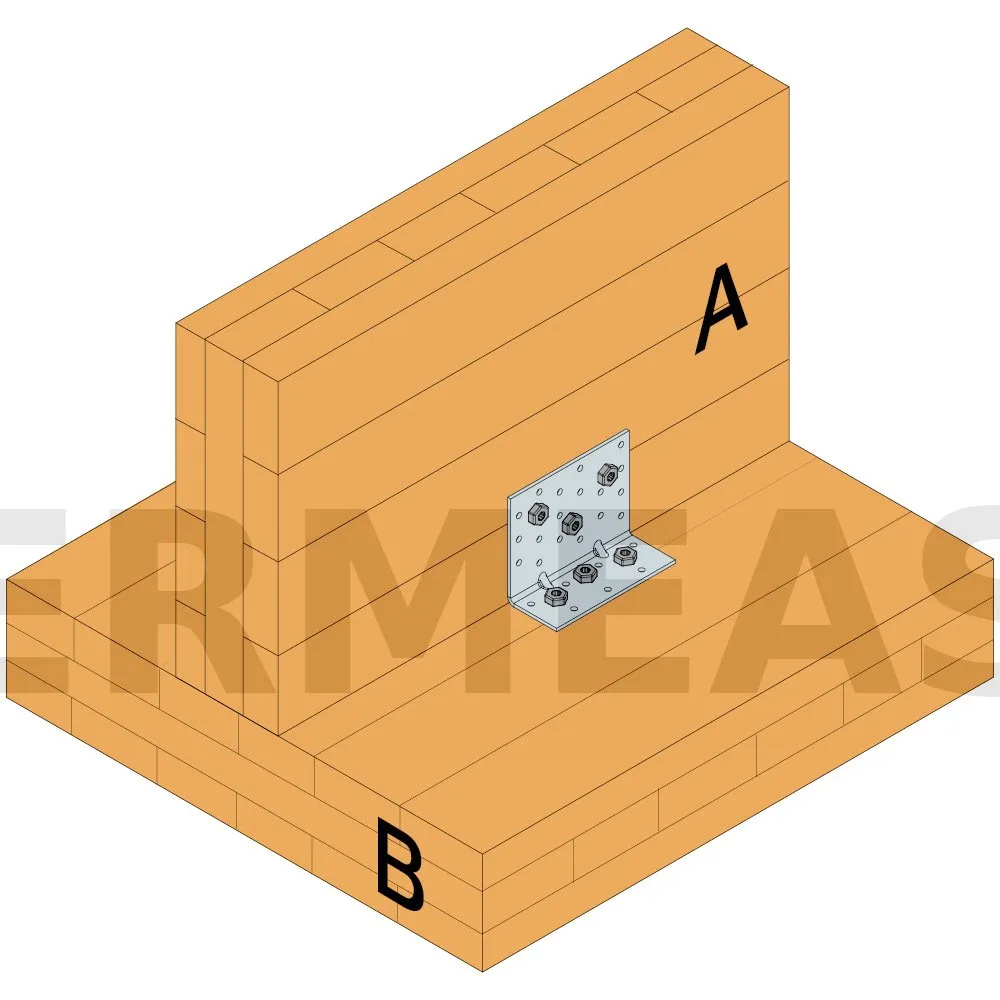

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres

RéférencesValeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
Fixations Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH12x80 SSH12x80
AE116 3 SSH 3 SSH 33 29.5
