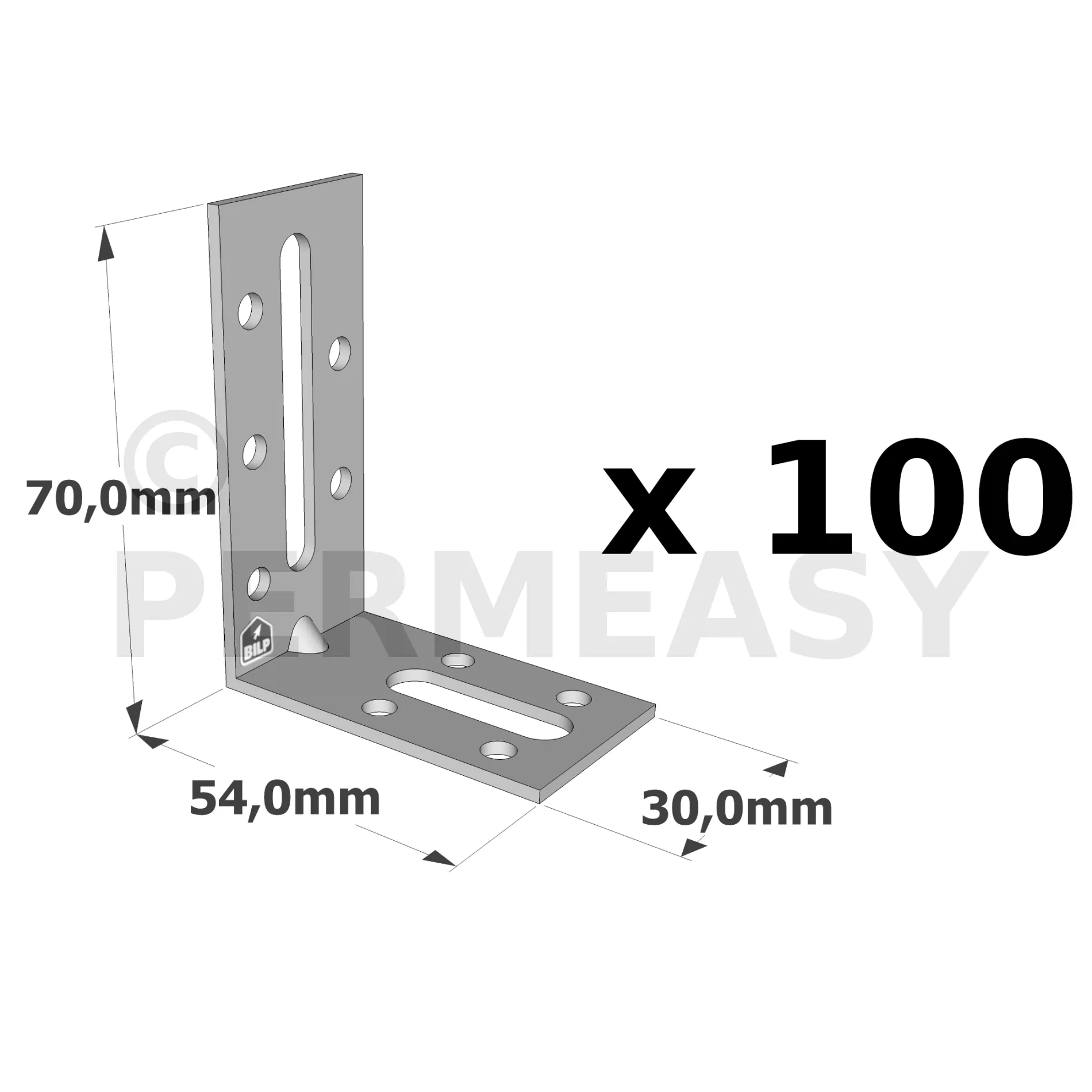

Équerres de fixation avec renfort - Réf. EFIXR753_100
-
RéférenceEFIXR753_100
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B4Ø5 ; 1Ø8,5x30
-
Perçages Aile A5Ø5
-
Code EAN3523140201405
-
Largeur30mm
-
Epaisseur2mm

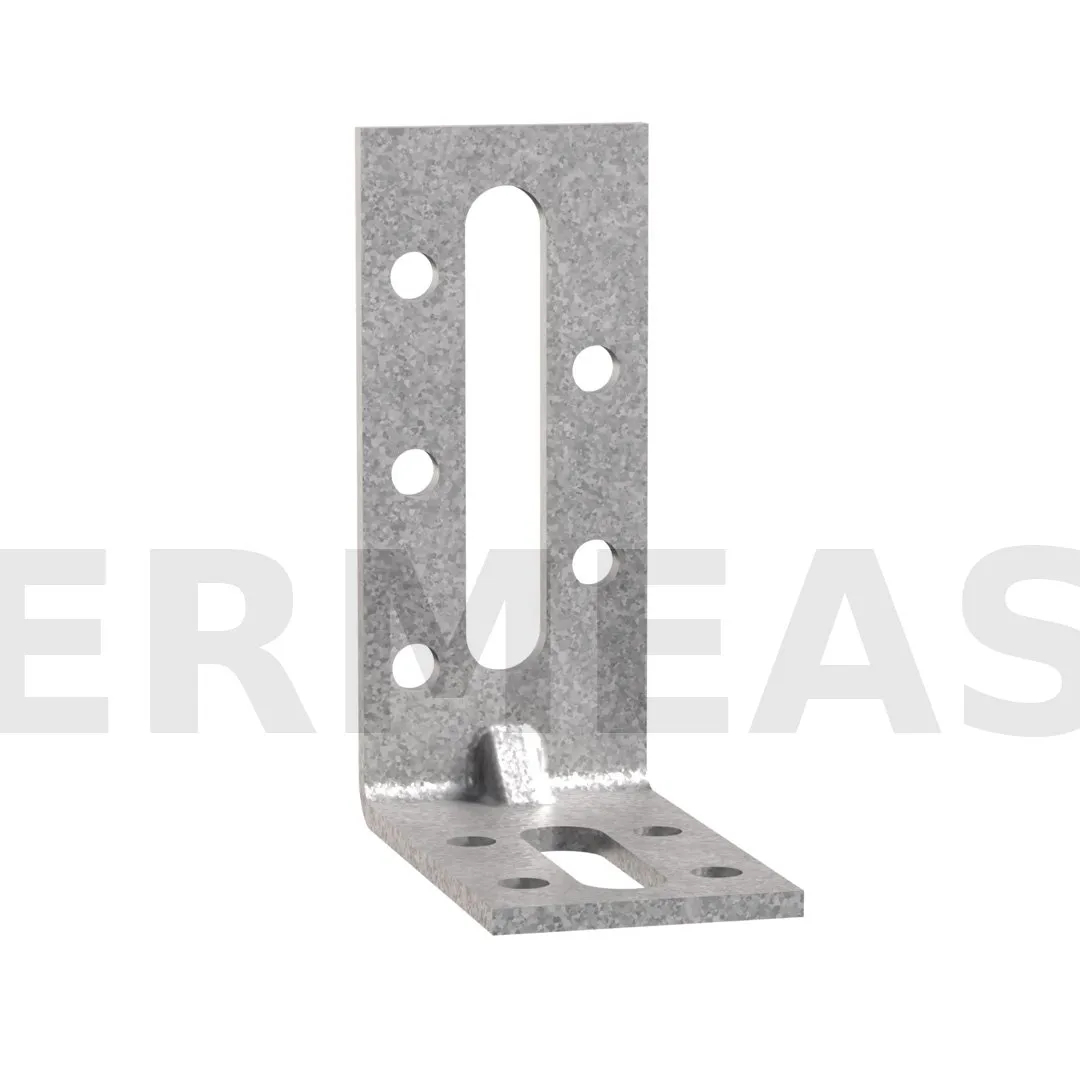

Équerre de fixation avec renfort
L’équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages
- Trous oblongs facilitant l’ajustement des assemblages,
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support
- Porteur : bois, béton, métal, PVC.
- Porté : bois, béton, métal, PVC.
Domaines d’utilisation
- Huisseries.
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres...

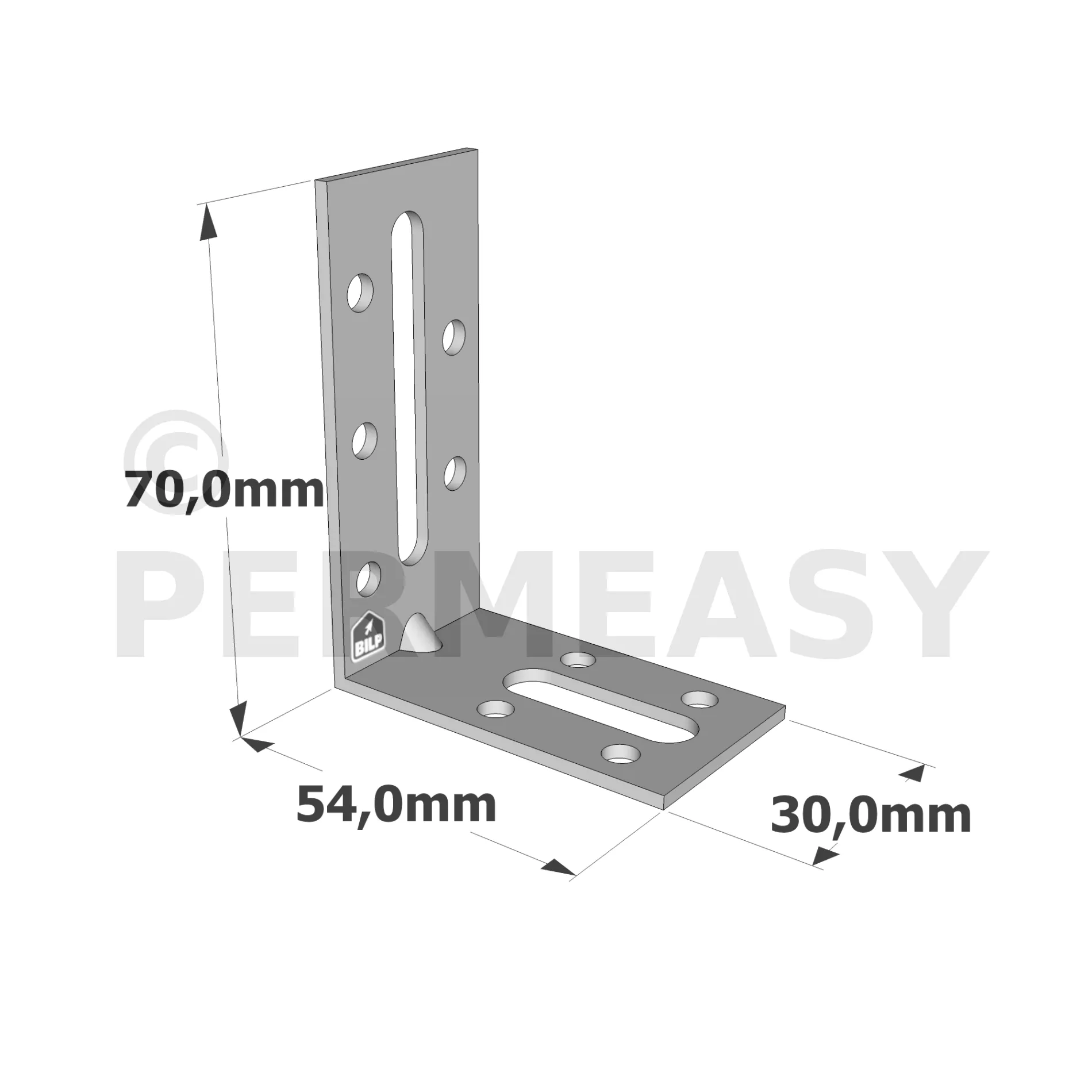

Dimensions et perçages
Elements fondamentaux à connaitre
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø6.5x30 | Ø6.5x45 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 | Ø8,5x30 | |
| EFIXR553 | 50 | 54 | 30 | 2 | 4 | 1 | - | - | - | - | 4 | 1 |
| EFIXR753 | 70 | 54 | 30 | 2 | 5 | - | - | 1 | - | - | 4 | 1 |
| EFIXR853A | 80 | 55 | 30 | 2.5 | 6 | - | - | - | 1 | - | 4 | 1 |
| EFIXR1053 | 100 | 55 | 30 | 2.5 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1253 | 120 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1453 | 140 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1653 | 160 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
