Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. AG922_25

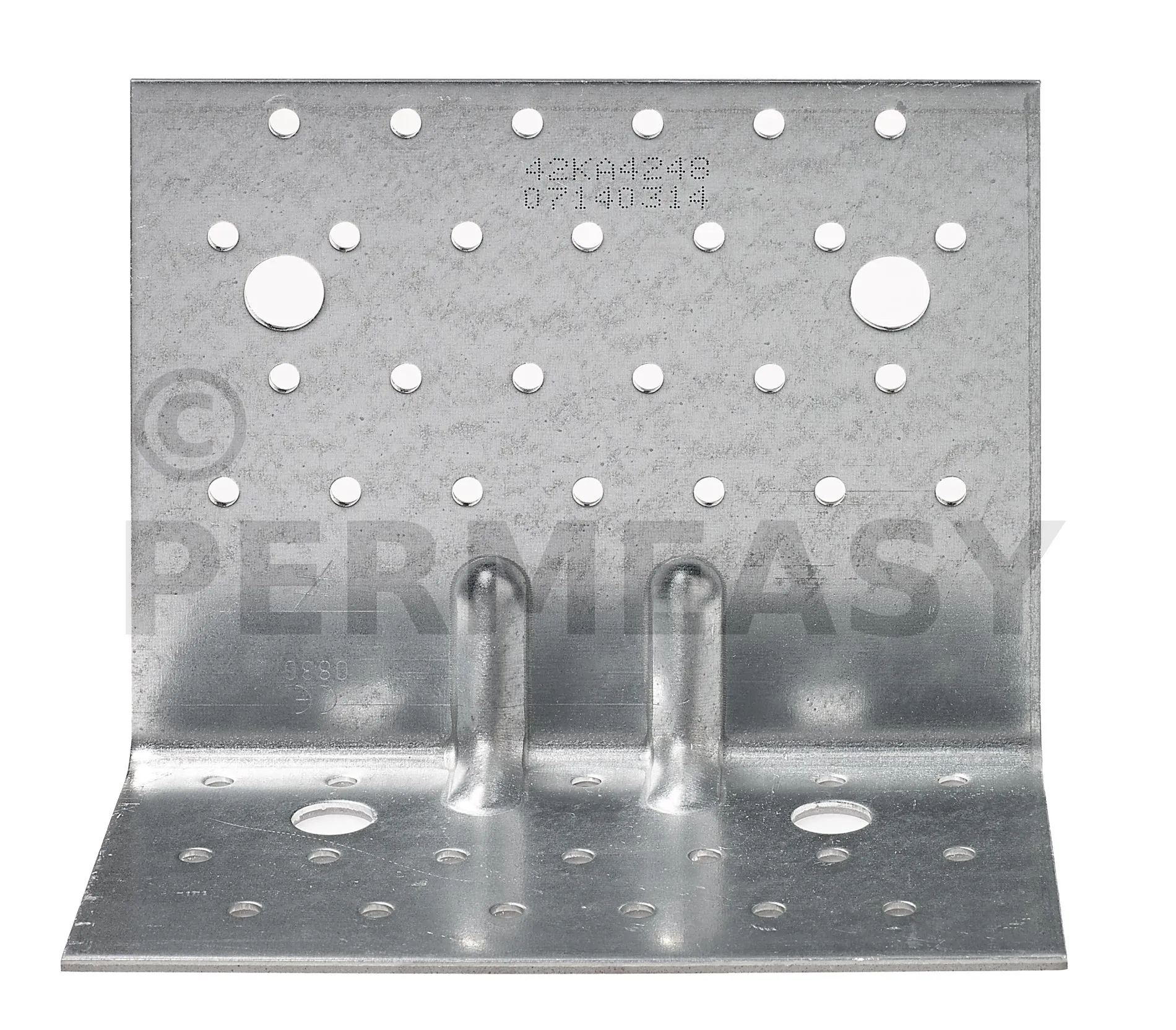

Équerre large renforcée AG922

Caractéristiques

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur 2,5 mm.

Avantages

• Permet de rependre des efforts importants en latéral,
• Haute rigidité,
• Connexion sur béton possible avec un seul ancrage.

Application

Support

• Porteur : bois massif, bois lamellé-collé, béton, acier...
• Porté : bois massif, bois composite, bois lamellé-collé, profilés...

Domaines d’utilisation

• Fixation de poutres,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres...

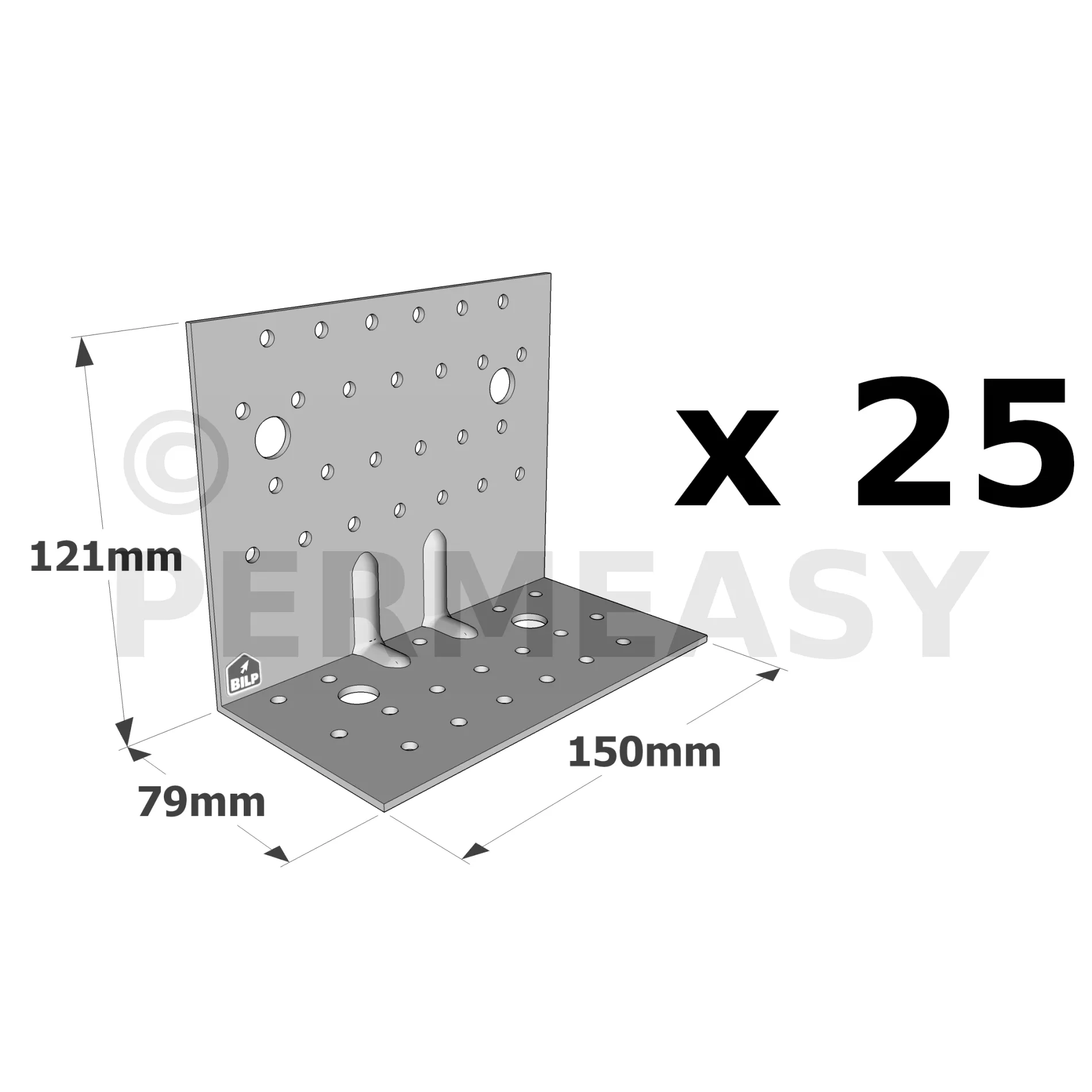

Dimensions

L’AG922 est un produit issus de la gamme Aginco/Armobois

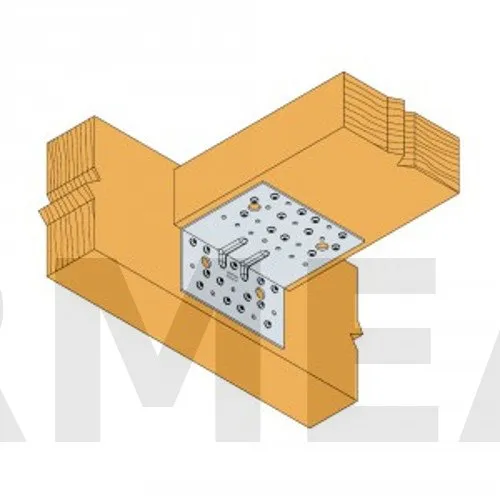

Valeurs caractéristiques - Connexion Bois sur bois type poutre/poutre - 2 équerres

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation. b

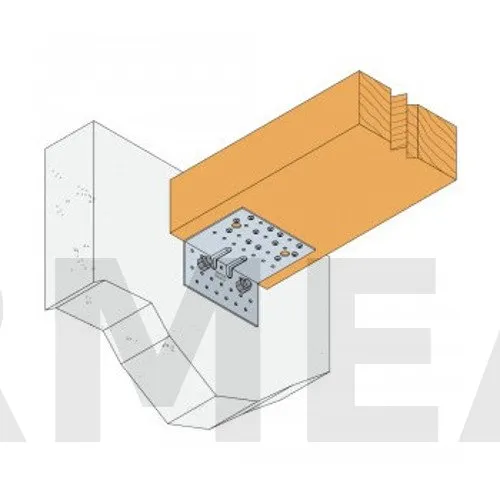

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4

Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Configuration F4

Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 Equerres
