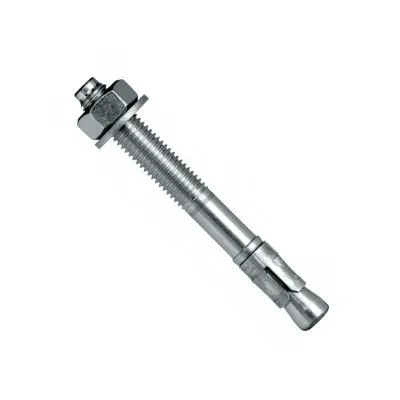

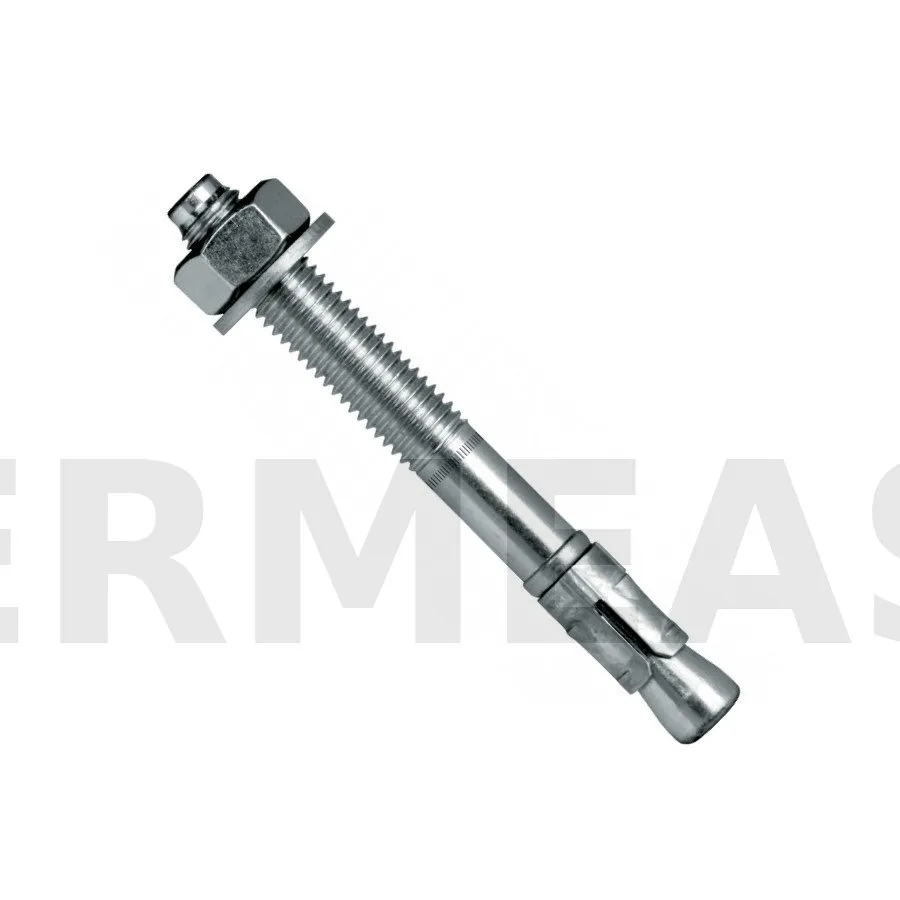

Goujon d’ancrage BOAX-II

EN STOCK
Expédition immédiate disponible pour 14 unité(s).
1€05
  TTC  / Goujon

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier électrozingué (classe 8.8)
  • Marque
    SIMPSON Strong-Tie
  • Longueur filetage (F)
    32mm
  • Diamètre maximal pièces à fixer (df)
    9mm
  • Profondeur d’ancrage (hef)
    45mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    8x60mm
  • Epaisseur maximale des pièces à fixer (tfix)
    10mm
  • Catégorie de performance sismique
    C1

Goujon d’ancrage BOAX-II

Le goujon d’ancrage est un système de fixation par expansion pour charges moyennes.

Caractéristiques

Agréments techniques : ETA-08/0276 ;
Déclarations de performance : FR-DoP-e08/0276 ;

Matière

  • Acier électrozingué (classe 8.8).

Avantages

  • Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
  • Filetage sur toute la longueur,
  • Filetage protégé lors de la pose : point de frappe.

Applications

Support

  • Béton fissuré,
  • Béton non fissuré,
  • Pierre naturelle dense.

Domaines d’utilisation

  • Fixation de structure bois : sabots de charpentes, ...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de cables,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.
  • Catégorie sismique C1 pour la fixation d’éléments non structurels.

Données techniques

Dimensions


RéférencesCode articleCatégorie de performance sismiqueDiamètre [mm]Longueur [L] [mm]Ep. max pce à fixer [tfix] [mm]Longueur du filetage [f] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]
BOAX-II M8-72/10 BOAXII08045010 C1 8 72 10 32 9 45 8x60
BOAX-II M8-92/30 BOAXII08045030 C1 8 92 30 52 9 45 8x60
BOAX-II M8-112/50 BOAXII08045050 C1 8 112 50 72 9 45 8x60
BOAX-II M10-92/10 BOAXII10060010 C1 10 92 10 47 12 60 10x75
BOAX-II M10-102/20 BOAXII10060020 C1 10 102 20 57 12 60 10x75
BOAX-II M10-112/30 BOAXII10060030 C1 10 112 30 67 12 60 10x75
BOAX-II M10-132/50 BOAXII10060050 C1 10 132 50 87 12 60 10x75
BOAX-II M10-162/80 BOAXII10060080 C1 10 162 80 115 12 60 10x75
BOAX-II M12-103/5 BOAXII12070005 C1 12 103 5 53 14 70 12x90
BOAX-II M12-118/20 BOAXII12070020 C1 12 118 20 68 14 70 12x90
BOAX-II M12-128/30 BOAXII12070030 C1 12 128 30 78 14 70 12x90
BOAX-II M12-148/50 BOAXII12070050 C1 12 148 50 98 14 70 12x90
BOAX-II M12-163/65 BOAXII12070065 C1 12 163 65 113 14 70 12x90
BOAX-II M12-178/80 BOAXII12070080 C1 12 178 80 115 14 70 12x90
BOAX-II M16-138/20 BOAXII16085020 C1 16 138 20 80 18 85 16x110

* Références non-couvertes par ETA-08/0276
Catégorie sismique C1 pour pour la fixation d’éléments non structurels

Valeurs de calcul - Béton non fissuré

RéférencesValeurs de calcul - Béton non fissuré
Traction - NRd [kN] Cisaillement - VRd [kN] Moment de flexion - MRd [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M8-92/30 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M8-112/50 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M10-92/10 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-102/20 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-112/30 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-132/50 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-162/80 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M12-103/5 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-118/20 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-128/30 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-148/50 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-163/65 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-178/80 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M16-138/20 23.3 25.7 28 29.9 35.2 35.2 35.2 35.2 148.8

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - Béton fissuré

RéférencesValeurs de calcul - Béton fissuré
Traction - NRd [kN] Cisaillement - VRd [kN]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M8-92/30 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M8-112/50 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M10-92/10 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-102/20 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-112/30 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-132/50 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-162/80 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M12-103/5 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-118/20 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-128/30 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-148/50 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-163/65 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-178/80 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M16-138/20 13.3 14.7 16 17.1 35.2 35.2 35.2 35.2

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Données d’installation

RéférencesØ perçage [d0] [mm]Prof. perçage [h1] [mm]Ø perçage dans pce à fixer (au travers) [df] [mm]Ouverture de clé sur plat [SW]Couple de serrage [Tinst] [Nm]Prof. ancrage [hef] [mm]Dist. entraxes caract. (5) [scr,N] [mm]Dist. entraxes mini [smin] [mm]Dist. au bord caract [ccr,N] [mm]Dist. au bord mini [cmin] [mm]Ep. mini du support [hmin] [mm]
BOAX-II M8-72/10 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M8-92/30 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M8-112/50 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M10-92/10 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-102/20 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-112/30 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-132/50 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-162/80 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M12-103/5 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-118/20 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-128/30 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-148/50 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-163/65 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-178/80 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M16-138/20 16 110 18 24 120 85 255 70 128 85 170

* Références non-couvertes par ETA-08/0276
