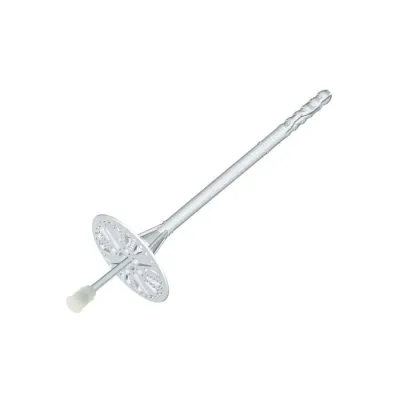

Cheville d’isolation à frapper avec clou métal - faible profondeur d’ancrage

Fixation de l’isolation en polystyrène PSE (polystyrène expansé), PSX (polystyrène extrudé), laine minérale et feutre à lamelles MW.

Clou Gaine Montage en surface Montage encastré
bientôt DISPO
Expédition estimée dans 14 jours.
68€60
  TTC  / Boîte de 200 pièces

  • Référence
  • Fabrication
    Européenne
  • Matériau
    Gaine : polyethylene (PE) ; clou : acier carbone ; tête du clou : polyamide (PA)
  • Marque
    Klimas
  • Profondeur d’ancrage (hef)
    Support de type A, B, C, D : 25mm ; support de type E : 65mm
  • Profondeur de perçage
    Support de type A, B, C, D : 35mm ; support de type E : 75mm
  • Conductivité thermique
    Montage en surface : 0.004 [W/K] ; montage encastré : 0.002 [W/K]
  • Support
    Béton, brique céramique pleine en silicate, brique alvéolaire, éléments sur agrégat léger (LAC), Béton cellulaire (AAC)
  • Rigidité de la tête
    0.50[kN/mm]
  • Diamètre de la tête
    60mm
  • Méthode de montage
    En surface et encastré
  • Espacement au bord
    100mm
  • Type d’isolation thermique
    Polystyrène EPS (polystyrène expansé), polystyrène XPS (polystyrène extrudé) et laine minérale
  • Espacement min. des chevilles
    100mm
  • Epaisseur minimale du substrat hmin
    100mm
  • Epaisseur de l’isolation tfix (montage en surface)
    Support de type A, B, C et D : 60mm ; support de type E : 20mm
  • Epaisseur de l’isolation tfix (montage encastré)
    Support de type A, B, C et D : 80mm ; support de type E : 40mm
  • Diamètre de la plaque (Dk)
    60mm

Propriétés

  • Zone d’expansion courte permettant d’effectuer la pose plus rapidement et avec moins d’effort.
  • S’adapte à tous types de matériaux tout en conservant sa grande résistance.
  • L’embout en métal stratifié du clou assure la réduction de la conductivité thermique afin de garantir le transfert de chaleur et de protéger le clou contre la corrosion.
  • Les poches et les saillies sur la collerette d’appui augmentent l’adhérence de la cheville à son support.


Supports adaptées


Béton
Béton
Brique céramique pleine
Brique céramique pleine
Brique en silice plein
Brique en silice plein
Brique céramique perforée
Brique céramique perforée
Béton cellulaire autoclavé
Béton cellulaire autoclavé
Bloc de béton léger lac
Bloc de béton léger lac


Dimensions
RéférencesDimensions (dk x lk [mm])Epaisseur maximale des pièces à fixer (tfix [mm])
Nouvelle construction (Ttol couche adhésive de 10mm prise en compte) Rénovation (Ttol couche adhésive de 10mm prise en compte + 20mm ancien enduit)
Sans fraisage Avec fraisage Sans fraisage Avec fraisage
LMX08095(200) 8x95 60/20* 80/40* 40/-* 60/20*
LMX08115(200) 8x115 80/40* 100/60* 60/20* 80/40*
LMX08135(200) 8x135 100/60* 120/80* 80/40* 100/60*
LMX08155(200) 8x155 120/80* 140/100* 100/60* 120/80*
LMX08175(200) 8x175 140/100* 160/120* 120/80* 140/100*
LMX08195(200) 8x195 160/120* 180/140* 140/100* 160/120*
LMX10070(200) 10x70 30/10* 50/30* 10/-* 30/10*
LMX10090(200) 10x90 50/30* 70/50* 30/10* 50/30*
LMX10110(200) 10x110 70/50* 90/70* 50/30* 70/50*
LMX10120(200) 10x120 80/60* 100/80* 60/40* 80/60*
LMX10140(200) 10x140 100/80* 120/100* 80/60* 100/80*
LMX10160(200) 10x160 120/100* 140/120* 100/80* 120/100*
LMX10180(200) 10x180 140/120* 160/140* 120/100* 140/120*
LMX10200(200) 10x200 160/140* 180/160* 140/120* 160/140*
LMX10220(100) 10x220 180/160* 200/180* 160/140* 180/160*
LMX10260(100) 10x260 220/200* 240/220* 200/180* 220/200*

* pour la catégorie du substrat E (Béton cellulaire (AAC))

Valeurs caractéristiques selon supports

Catégorie de supportDensité [kg/dm3]Résistance d’arrachement caractéristique LMX-8 [KN]Résistance d’arrachement caractéristique LMX-10 [KN]
A Béton C12/15 ≥ 2.25 0.50 0.75
A Béton C20/25 – C50/60 ≥ 2.30 0.75 0.90
B Brique céramique pleine ≥ 2.00 0.75 0.90
B Brique en silice plein ≥ 2.00 0.75 0.90
C Blocs en silice creux ≥ 1.60 0.75 0.90
C Brique céramique perforée ≥ 1.20 0.60 0.90
C Brique type Porotherm d’épaisseur 25cm ≥ 0.80 0.40 0.50
D Bloc de béton léger ≥ 0.88 0.75 0.90
E Béton cellulaire autoclavé à aération contrôlée AAC2 ≥ 0.35 0.75 0.75
E Béton cellulaire autoclavé à aération AAC7 ≥ 0.65 0.90 0.90

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
