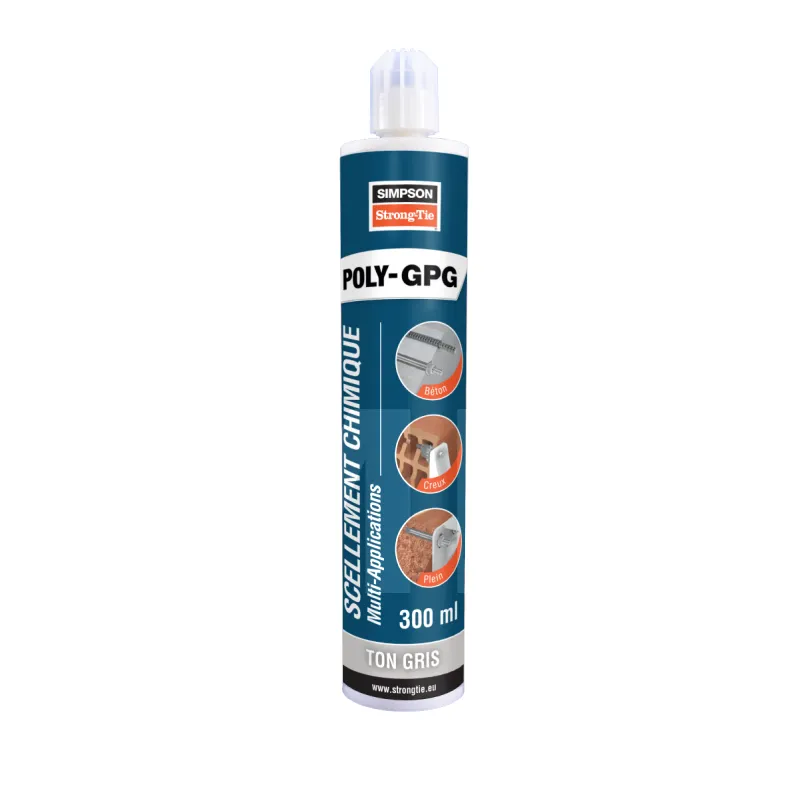

Résine multi-applications - couleur GRISE - 300 ml - Réf. POLYGPG300G-FR

Caractéristiques

Matière

• Résine méthacrylate sans styrène.

Avantages

• Temps de prise rapide : gain pour l’utilisateur
• Utilisation possible en intérieur et en trous inondés (sauf eau de mer)
• Très bonne tenue dans le temps.
• Valeur d’adhérence élevée dans le béton et les maçonneries pleines et creuses
• Tenue au feu 180 min.
• 2 buses fournies.

Application

Support
Béton non fissuré : M8 à M24 / fer à béton Ø8 à Ø25

• Charges statiques ou quasi statiques.
• Béton sec ou humide.
• Installation au plafond autorisée.

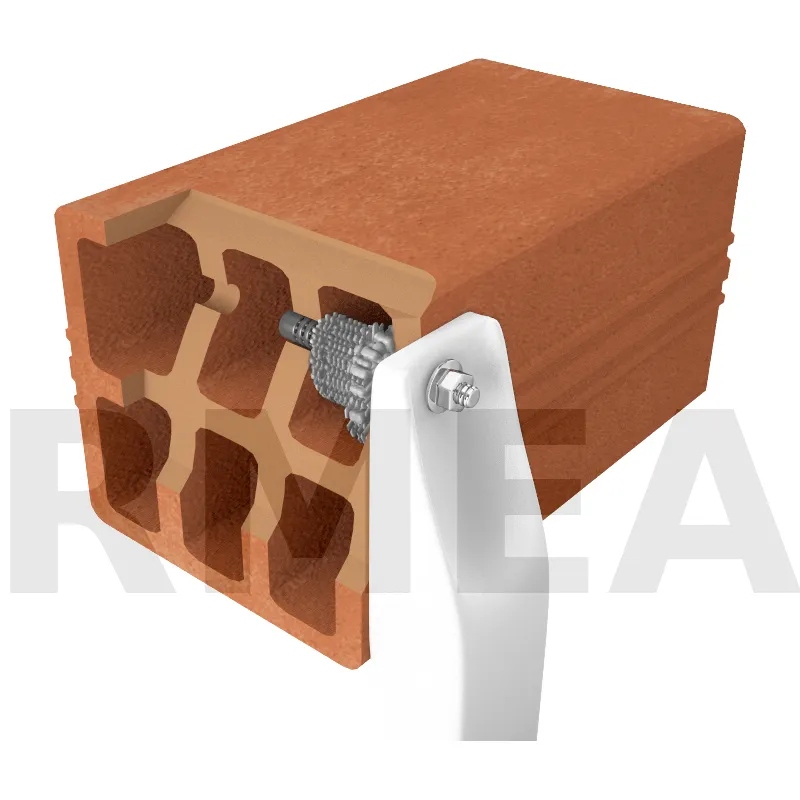

Maçonneries pleines et creuses : M6 à M12

• Charges statiques et quasi statiques
• Conditions ambiantes sèches ou humides (catégorie p/p)

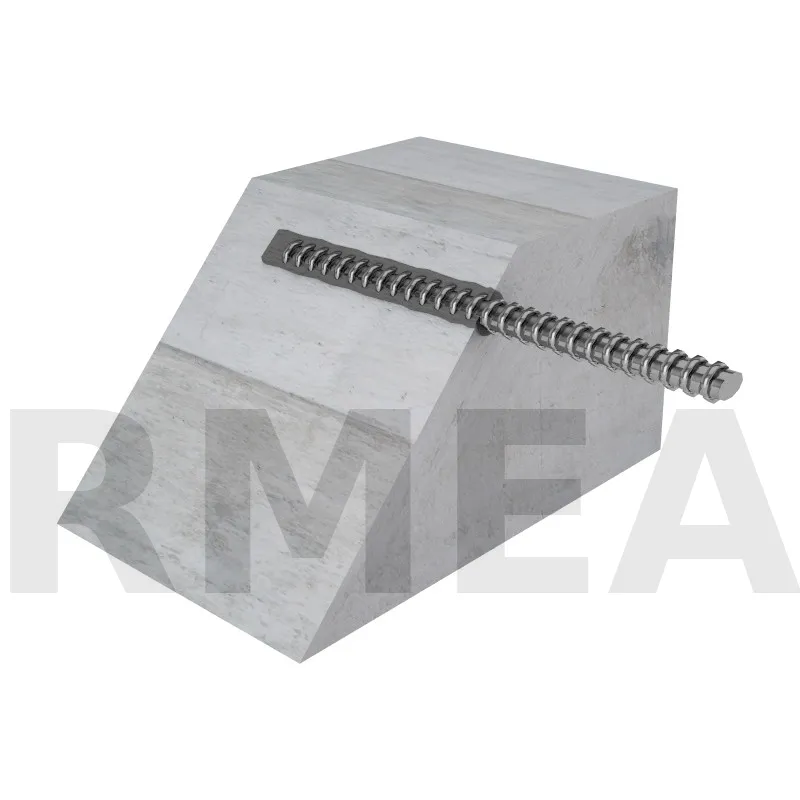

Barre d’armature Ø8 à Ø12

• Charges statiques et quasi statiques.
• Exposition au feu 180 min.

Domaines d’utilisation

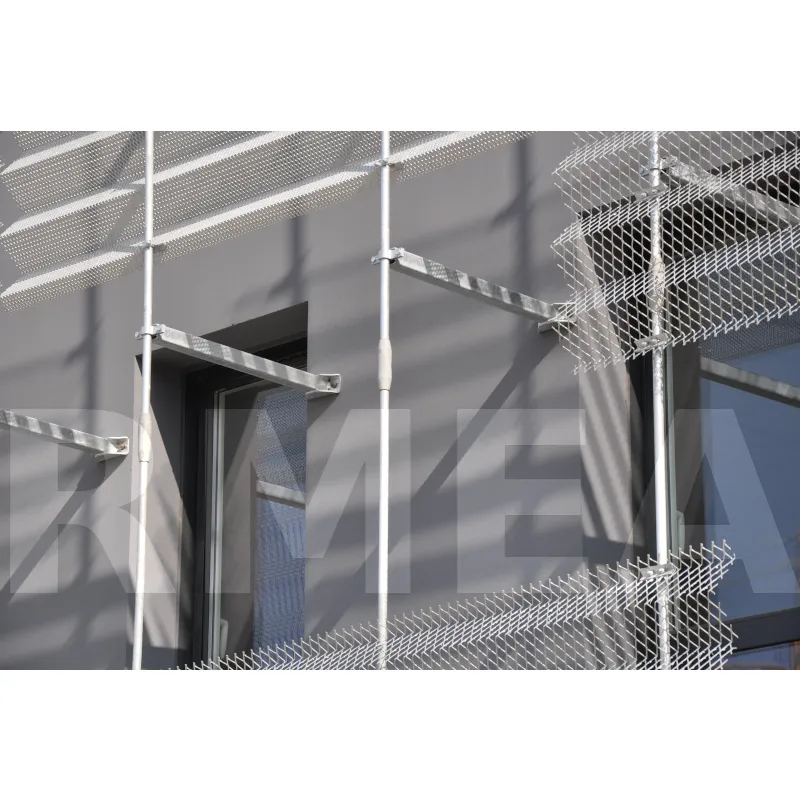

• Gonds de volets/portails, antennes,
• Climatiseurs, chauffe eau, sanitaires, radiateurs,

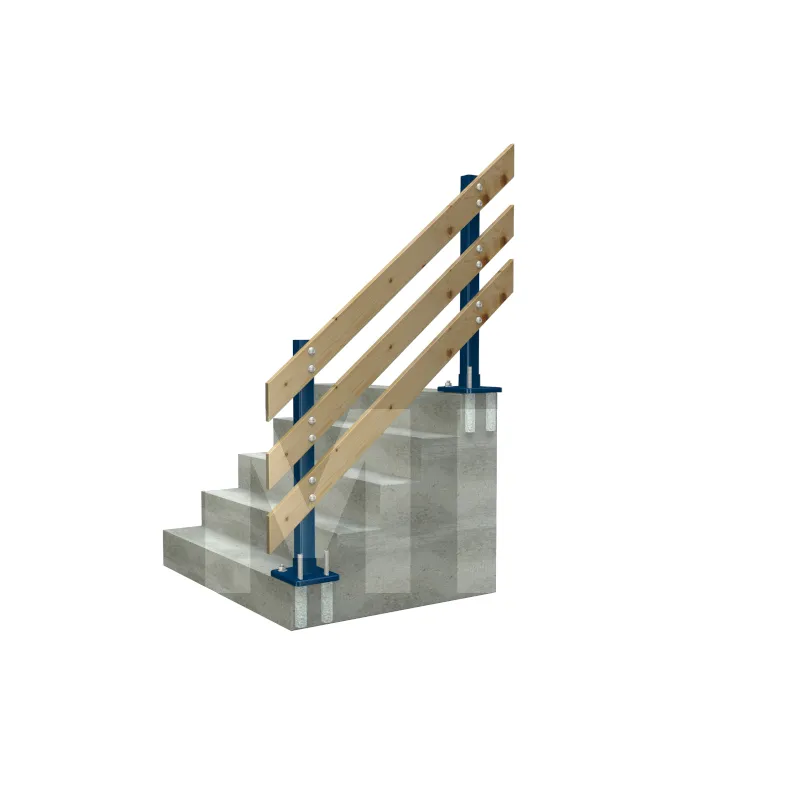

• Garde-corps,
• Connexions structurelles avec reprises de fer.

Données techniques

Références

Résistance design - Traction – NRd [kN] – Acier au carbone 5.8

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction – NRd [kN] – Acier inoxydable A4-70

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier au carbone 5.8

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [kN] – Acier inoxydable A4-70

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Moment de flexion - MRD [Nm] - Béton

Béton :
1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
2. Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - hef = 80 mm (≤ M8) ou 85 mm (≥ M10) – Acier au carbone ≥ 4.6 / Acier inoxydable≥ A2-70

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C).
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX ; Annexe C2.
5. Les déplacement sous charge de service voir ETA-19/0240 ; Annexe C2 & C3.

Résistance design - Moment de flexion - MRD [Nm]

Maçonnerie :

1. Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE.
2. Pour les charges combinées en traction et cisaillement ou les groupes d’ancrage avec l’influence des distances au bord doivent être calculés suivant le TR054 méthode A. Pour plus de détails voir ETE.
3. Plage de température : -40°C/+40°C (Tmoy = +24°C).
4. Coefficient β pour les tests in-situ suivant ETAG 029 voir ETA-19/XXXX ; Annexe C2.
5. Les déplacement sous charge de service voir ETA-19/0240 ; Annexe C2 & C3.

Résistance design - Traction – NRd [kN] – Fer à béton

Résistance design - Cisaillement - VRd [kN] – Fer à béton

Résistance design - Moment de flexion - MRD [Nm] - fer à béton

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
