Pieds de poteau monobloc en U à sceller (sans soudure) - pour l’EXTERIEUR - Réf. PBWS90Z
-
RéférencePBWS90Z
-
Epaisseur3mm
-
FabricationFrançaise
-
MatériauS250GD suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Hauteur (C)77mm
-
Profondeur40mm
-
Hauteur (E)50mm
-
Hauteur (F)150mm
-
Diamètre (G)22mm
-
Perçages partie haute4Ø5 - 2Ø8,5
-
RevêtementRevêtement ZPRO correspondant à une couche de zinc d'environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel

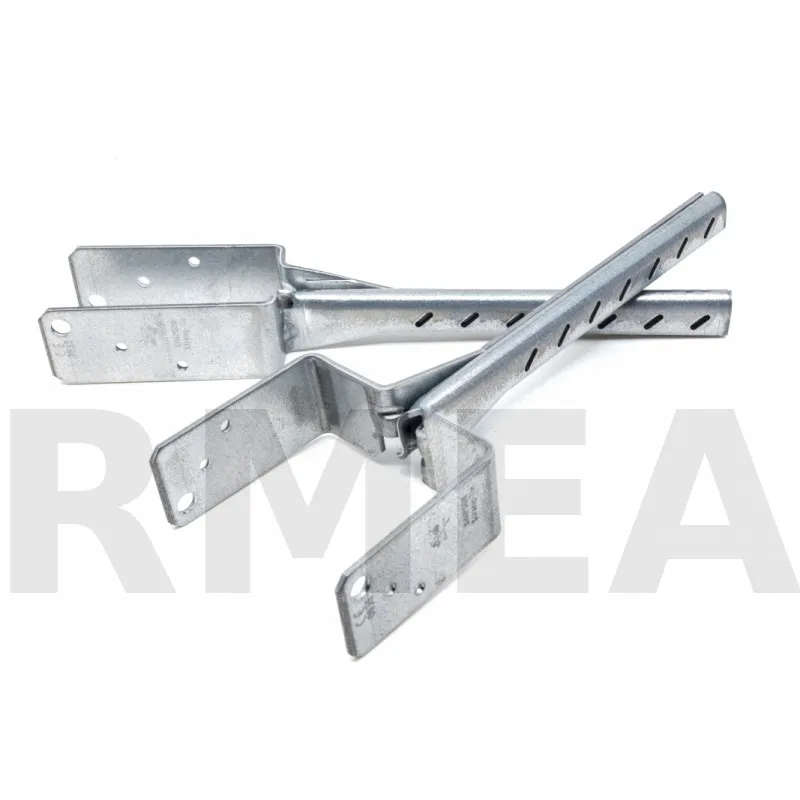

Pied de poteau en U à sceller - PBWS
Le pied de poteau PBWS relève d’une solution d’ingénierie innovante. Il s’agit d’un pied de poteau monobloc, sans soudure, permettant d’assurer la fixation de poteaux bois au béton.
Caractéristiques
Matière
- S250GD suivant NF EN 10346,
- Revêtement ZPRO correspondant à une couche de zinc d’environ 55 µm, pour une meilleure résistance à la corrosion, comparée à un acier galvanisé conventionnel,
Avantages
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller,
- Léger et maniable,
- Aucun pré-perçage requis dans le poteau bois,
- Impact environnemental réduit grâce à l’optimisation de la matière,
- Fabriqué en Europe.
Grâce à son design breveté, le PBWS-Z offre des performances comparables aux pieds de poteau standards. Il réduit la quantité d’acier nécessaire à sa fabrication de près de 50%, le rendant meilleur pour l’environnement et facile à manipuler.
Application
Support
- Porteur : béton
- Porté : bois massif, bois lamellé-collé, bois composite...
Domaines d’utilisation
- Poteaux de terrasse, pergolas, platelages, clôture, auvents, porches...
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages partie supérieure | |||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | E | F | G | t | Ø5 | Ø8,5 | |
PBWS45Z | 45 | 40 | 99.5 | 50 | 150 | 22 | 3 | 4 | 2 |
PBWS70Z | 70 | 40 | 87 | 50 | 150 | 22 | 3 | 4 | 2 |
PBWS90Z | 90 | 40 | 77 | 50 | 150 | 22 | 3 | 4 | 2 |
PBWS100Z | 100 | 40 | 72 | 50 | 150 | 22 | 3 | 4 | 2 |
Valeurs caractéristiques
Références | Valeurs Caractéristiques - Bois sur béton | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
Sur poteau | R1,k | R2,k | ||
Qté | Type | |||
PBWS45Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
PBWS70Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
PBWS90Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
PBWS100Z | 4 | CSA5,0x40 | 20.2 | 2,1/kmod |
Résistance minimale du béton C12/15
Valeurs caractéristiques - vis connecteur Ø8
Références | Valeurs Caractéristiques - Bois sur béton - Vis connecteur Ø8 | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
Sur poteau | R1,k | R2,k | ||
Qté | Type | |||
PBWS45Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
PBWS70Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
PBWS90Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
PBWS100Z | 2 | SSH8x40 | 20.2 | 2,1/kmod |
Résistance minimale du béton C12/15
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.
Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Vidéo des gammes ZPRO
Montage
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0,
- Vis CSA Ø5.0,
- Vis SSH Ø8.0 mm,
- Boulons Ø8.0 mm.
Sur béton :
- Scellement chimique AT-HP
La distance maximum entre la platine horizontale et le béton doit être de 50 mm.
Installation
Partie haute :
- Placer le poteau dans le pied de poteau,
- Fixer le pied de poteau sur le poteau.
Partie basse :
- Percer le support verticalement, au diamètre et à la profondeur préconisée,
- Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
- Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
