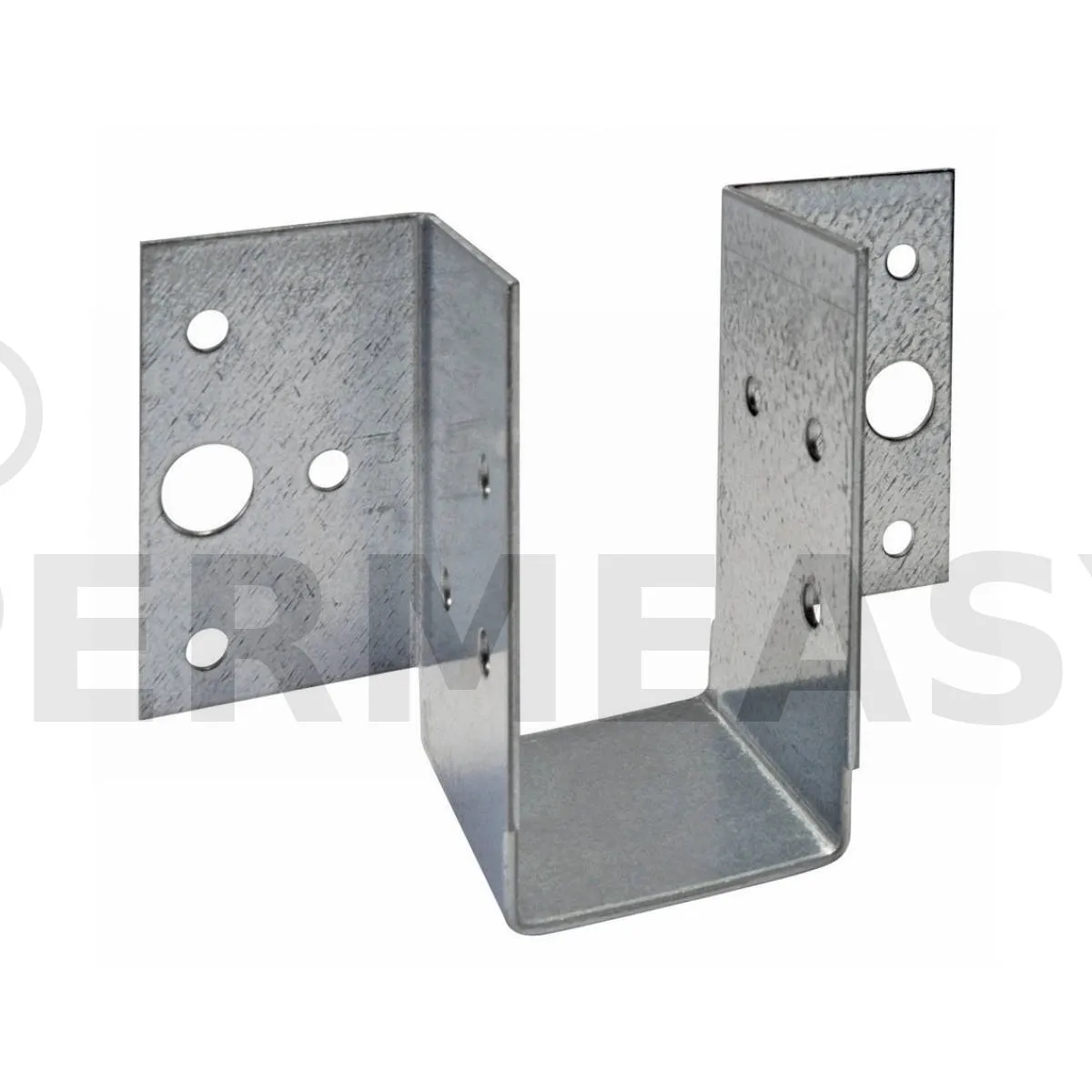

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne

Le mini fixe panne de Simpson est idéal pour la construction dans les petites sections.

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

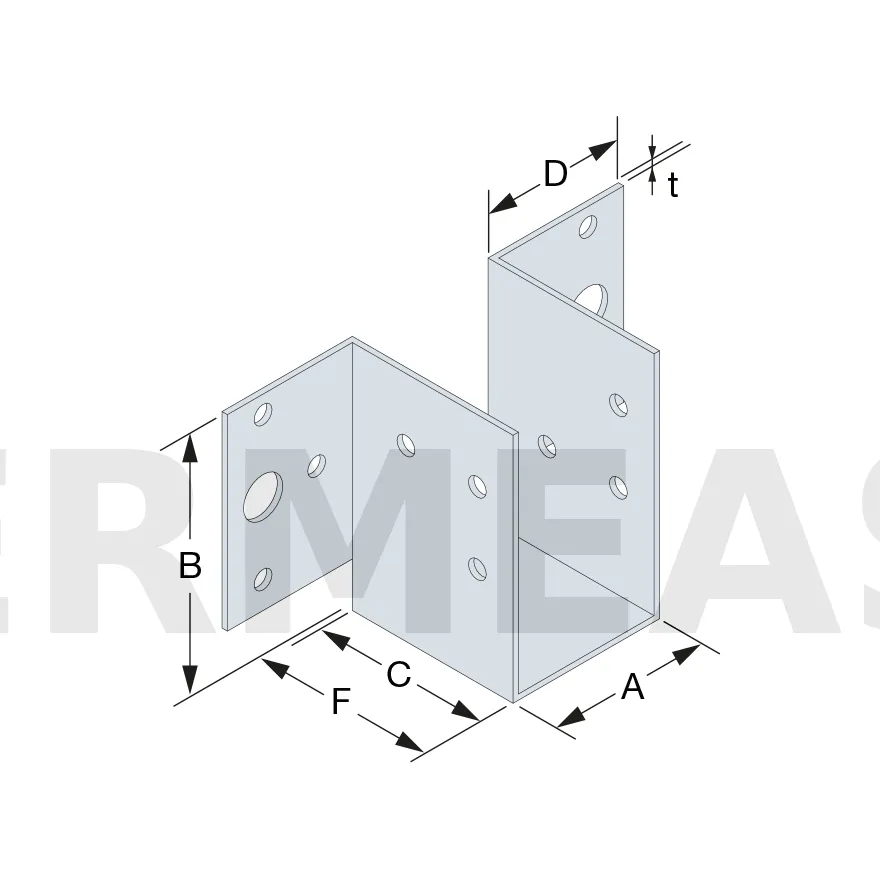

Dimensions

Zones climatiques RT 2012
Conception BBio


Dimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur
Références Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1.5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1.5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1.5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1.5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1.5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1.5 75 113 50 75 45 35 46.5 1.5 8 2 6
MF180/60/1.5 60 90 60 60 45 35 46.5 1.5 6 2 6
MF200/60/1.5 70 105 60 70 45 35 46.5 1.5 8 2 6

Valeurs caractéristiques - Solive sur poutre - Clouage total

Zones climatiques RT 2012
M bsurf
FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Références Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5 6 6 5.3 - 3.7 -
MF180/38/1.5 6 6 5.3 - 3.7 -
MF200/38/1.5 8 6 6.9 - 3.7 -
MF165/50/1.5 6 6 4.6 - 3.7 -
MF180/50/1.5 6 6 4.6 - 3.7 -
MF200/50/1.5 8 6 6.3 - 3.7 -
MF180/60/1.5 6 6 4 6.2 3.7 4.9
MF200/60/1.5 8 6 5.7 8.6 3.7 4.9

Avantages :

  • Encombrement faible : Ces sabots sont conçus pour optimiser l’espace, permettant une installation discrète et efficace même dans les espaces restreints.
  • Adapté aux petites sections : Parfaits pour les structures nécessitant des sections réduites, ces sabots assurent une stabilité optimale.
  • Largeurs au choix selon les plages indiquées : Disponibles en différentes largeurs pour s’adapter aux exigences spécifiques des projets.
  • Durabilité et fixation : Ces sabots sont conçus pour offrir une durabilité exceptionnelle grâce à leur compatibilité avec les systèmes de fixation par boulons et scellement. Leur conception garantit une longue durée de vie et une résistance optimale aux charges.

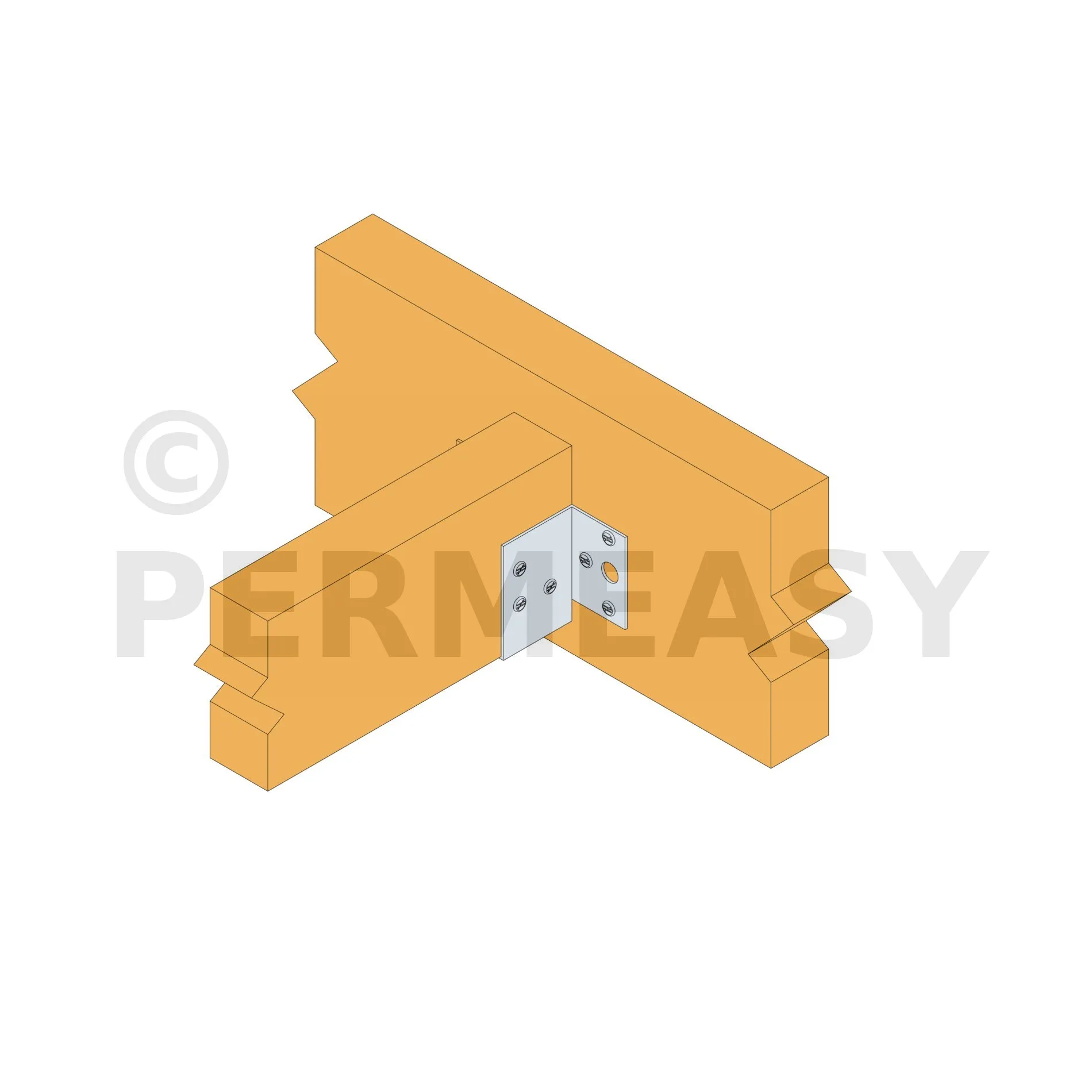

Applications

Ces sabots sont conçus pour diverses applications dans la construction et la rénovation :

  • Solivettes : Assurent une fixation solide et durable.
  • Pannes : Permettent une meilleure distribution des charges.
  • Faux plafonds : Offrent un support discret et efficace.
  • Planchers : Garantissent une stabilité structurelle accrue.
  • Terrasses : Parfaits pour la fixation des structures de terrasse.
  • Greniers : Optimisent l’utilisation de l’espace disponible.
  • Étagères de garage : Assurent une fixation robuste et durable pour les rangements lourds.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
