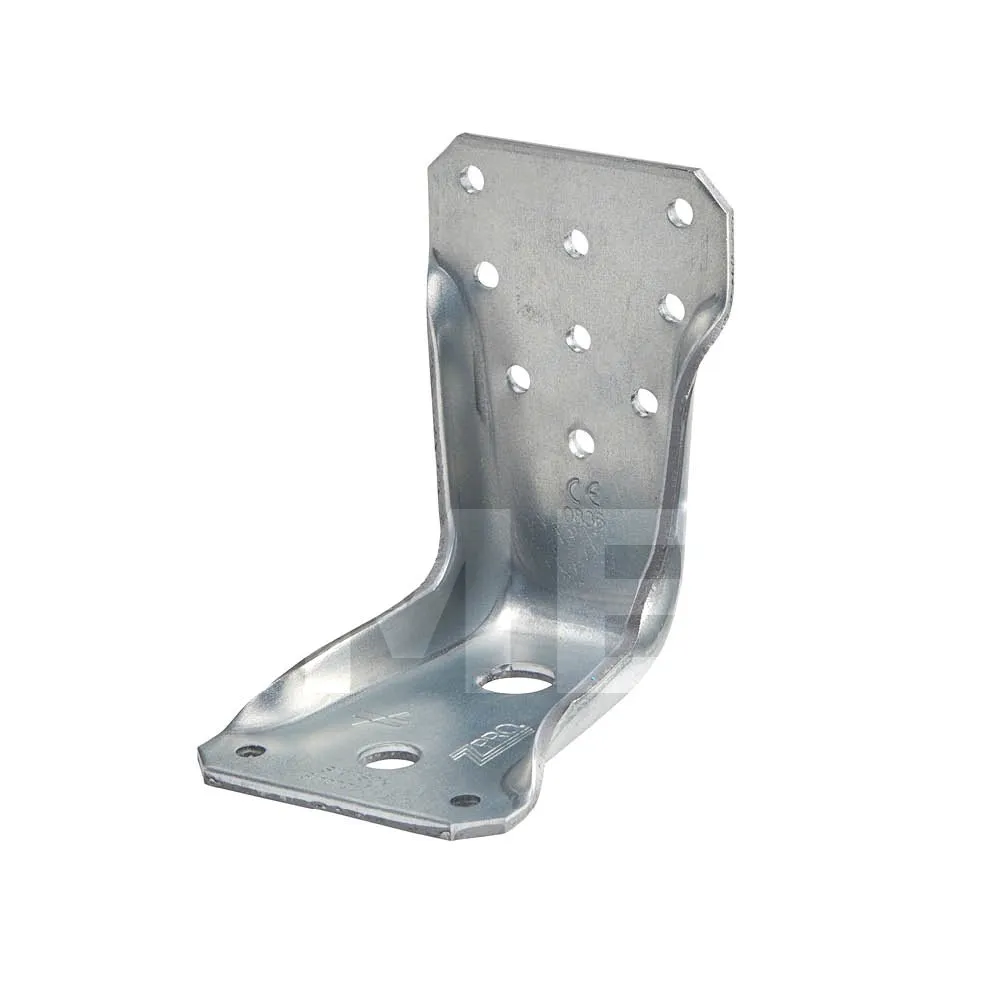

Équerre renforcée pour ossature bois - pour l’EXTERIEUR - Réf. AKR95Z
Le ZPRO® est un alliage innovant résistant à la corrosion, offrant une solution économique et durable pour les applications en extérieur.
-
RéférenceAKR95Z
-
Epaisseur3mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + ZPro
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B2Ø5 - 1Ø11 - 1Ø13.5
-
Perçages Aile A9Ø5
-

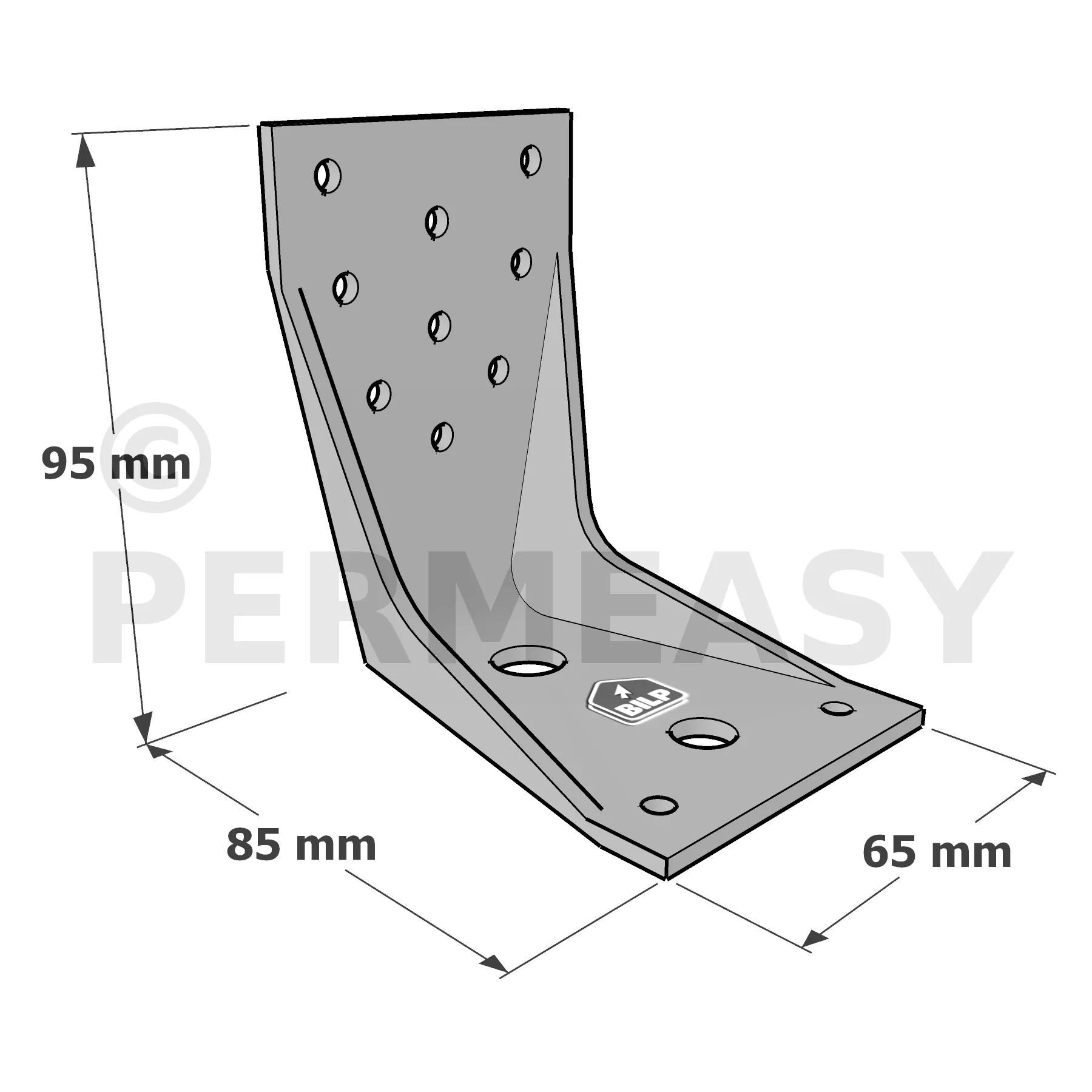

Largeur65mm
-
Profondeur85mm
Equerre renforcée pour ossature bois - ZPRO
L’équerre renforcée pour ossature bois AKR95Z vient compléter la gamme d’équerres renforcées existante, tout en se positionnant sur un usage extérieur. Elle est principalement préconisée dans les structures extérieures comme les terrasses.
Matière
- Acier galvanisé S250GD + ZPro,
- Epaisseur 3 mm,
- Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.
Avantages
- Usage en environnement extérieur,
- Reprise de charge en traction et cisaillement,
- Permet d‘ancrer solidement une structure au sol (préconisé en zone sismique)...
Application
Support
- Porteur : béton
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
L’équerre AKR-Z convient pour un usage extérieur.

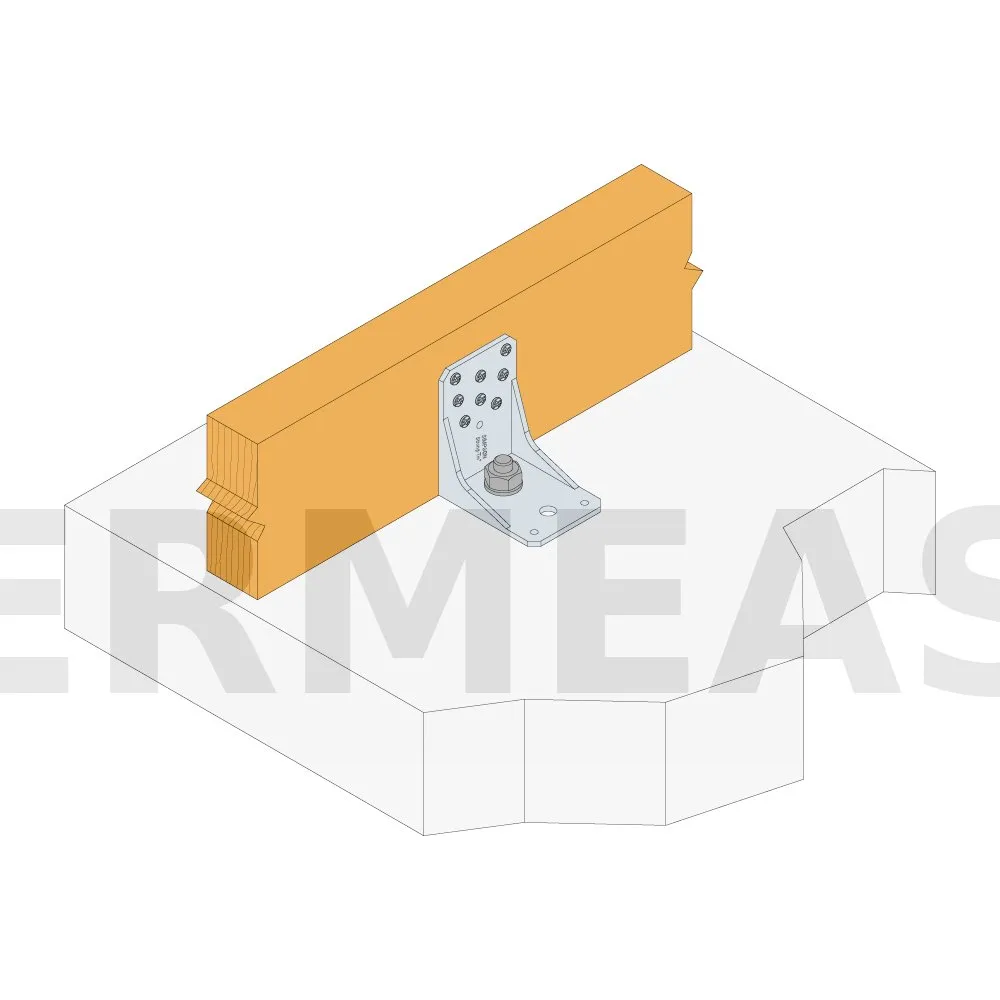

- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,
- Application poutre sur poutre...
Dimensions

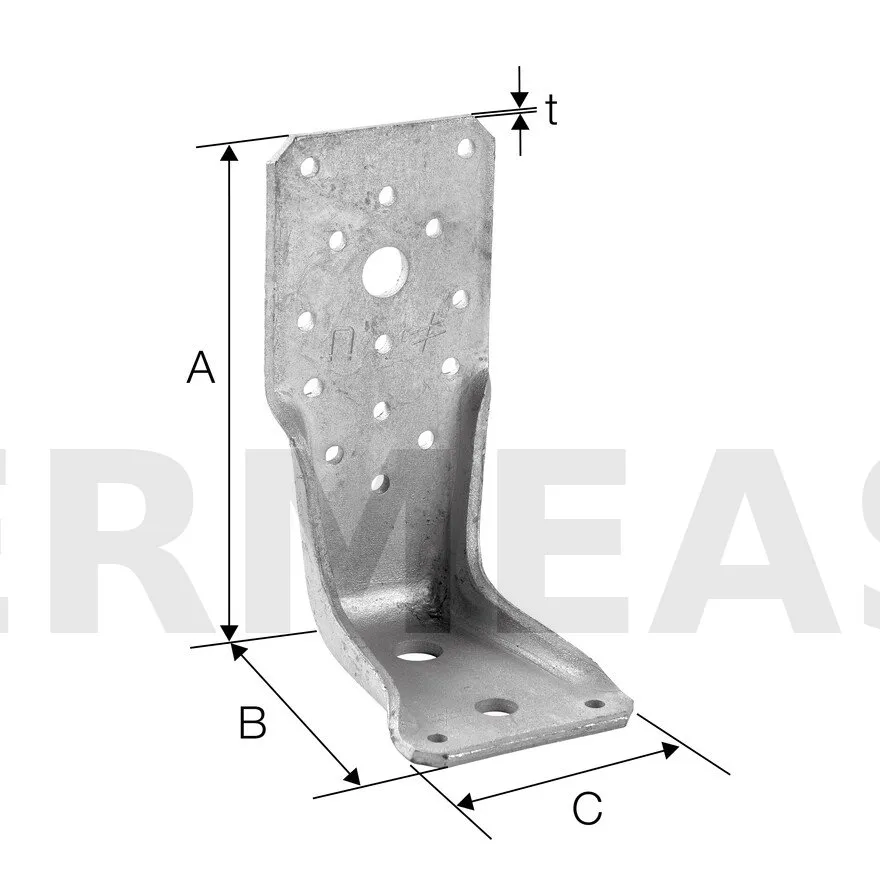

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | |
| AKR95Z | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - |

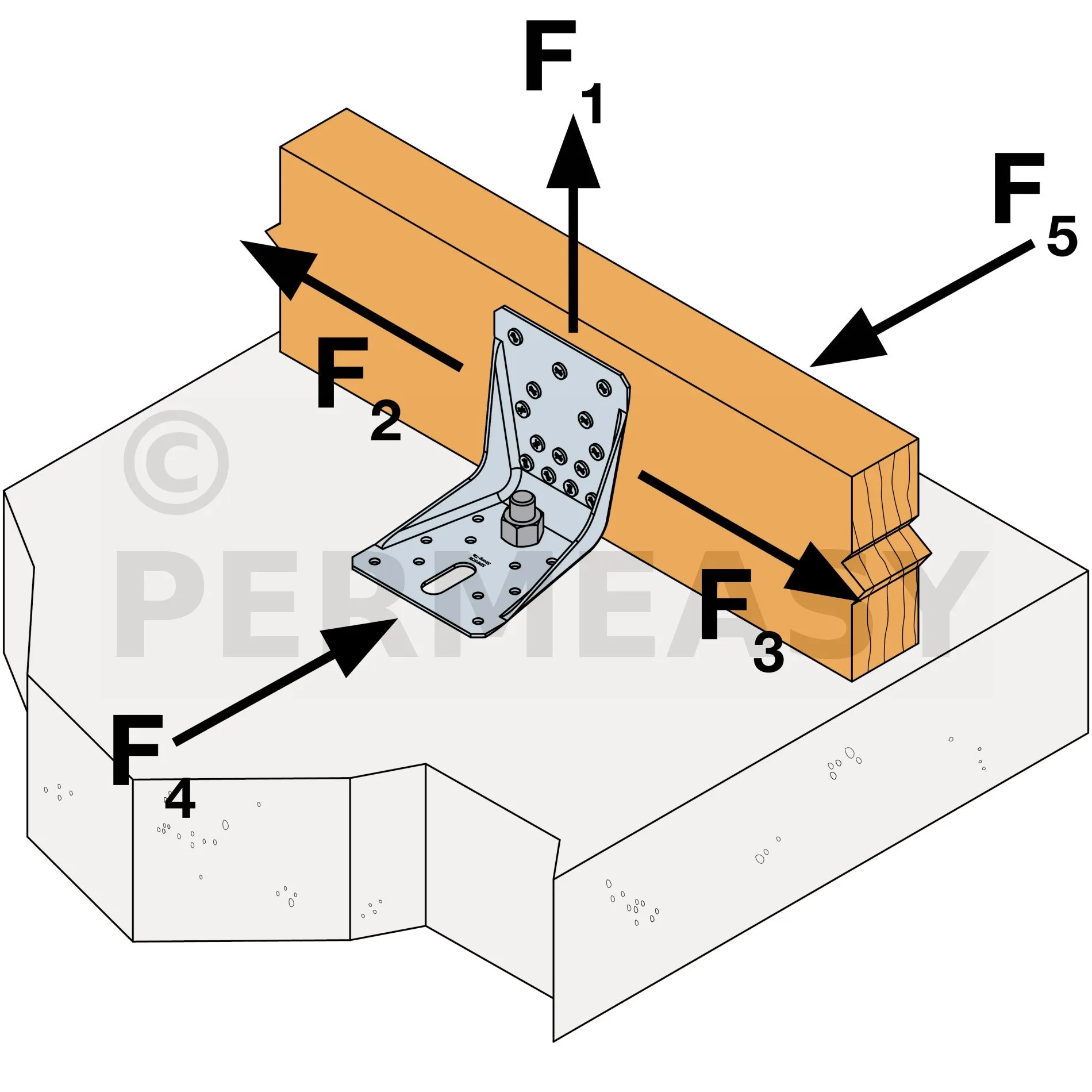

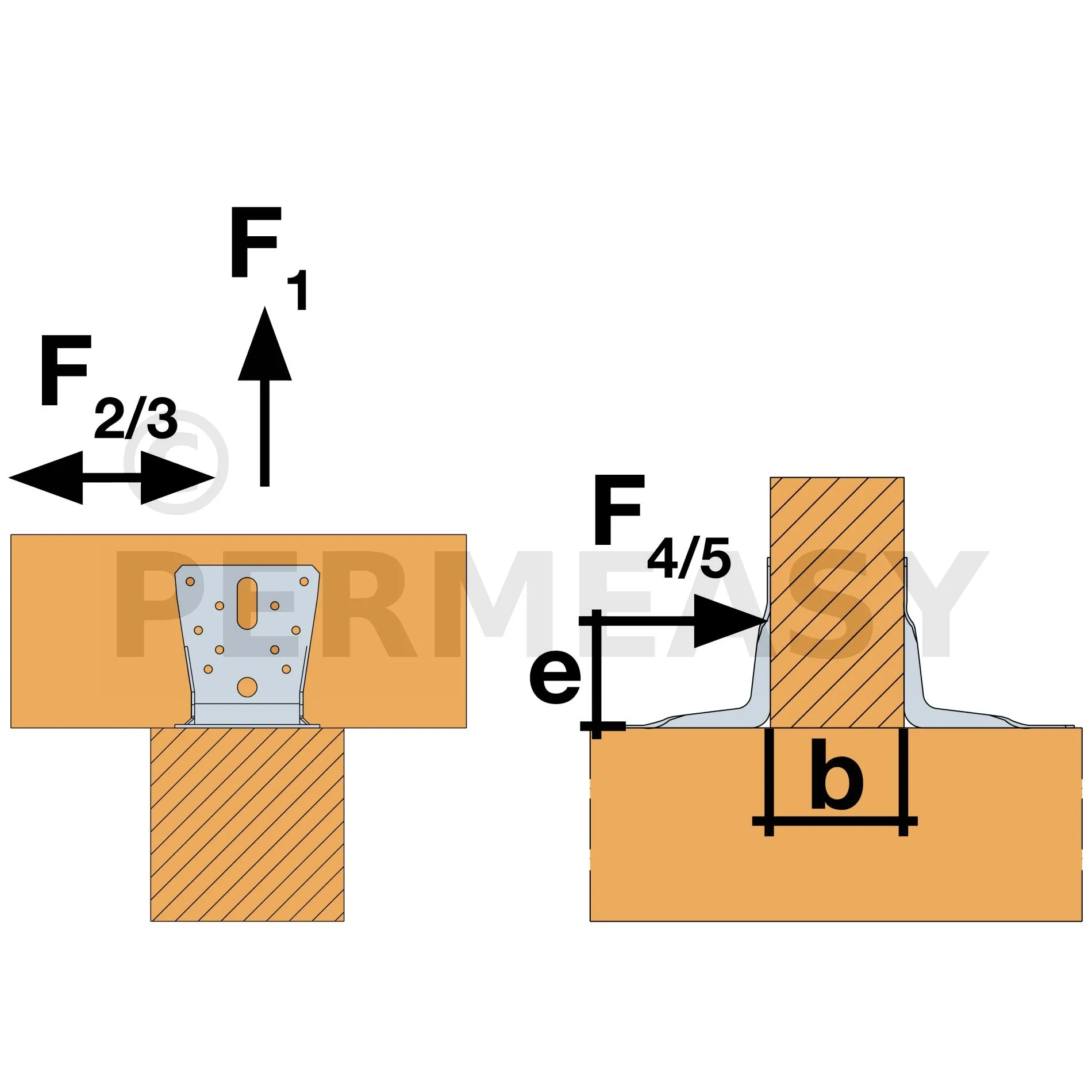

Valeurs caractéristiques - connexion bois sur support rigide - clouage total - 2 équerres
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Plan de clouage | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
| R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||||
| Qté | Type | Qté | Type | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | ||
| AKR95Z | 8 | CNA* | 1 | Ø12* | 1 | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 | 15.75 / kmod |
* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l’aile A.
** Se référer à la gamme d’ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.
Valeurs caractéristiques - connexion bois sur support rigide - clouage partiel - 2 équerres
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage partiel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Plan de clouage | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Qté | Type | Qté | Type | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | ||
| AKR95Z | 5 | CNA* | 1 | Ø12** | 3 | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l’aile A.
** Se référer à la gamme d’ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.
Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 équerres
| Références | Valeurs Caractéristiques - Poteau sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Plan de clouage | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Qté | Type | Qté | Type | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | ||
| AKR95Z | 5 | CNA* | 1 | Ø12** | 2 | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 | 15.75 / kmod |
* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l’aile A.
** Se référer à la gamme d’ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.
Le revêtement ZPRO
Un revêtement résistant et hautement intelligent.
L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.
En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.
Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.
Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.
Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
