Pieds de poteau en U - réglable en LARGEUR ET HAUTEUR

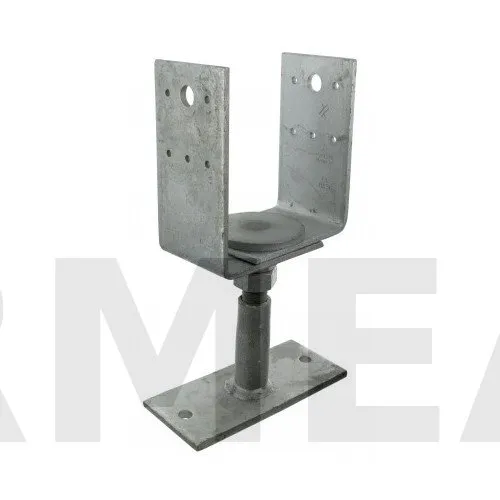

Pieds de poteau réglables vario
Grâce à leur système de réglage en hauteur et en largeur, les pieds de poteau réglables vario offrent une grande polyvalence d‘utilisation. Ils sont disponibles avec platine ou fer à béton. L‘assemblage peut être réalisé après le scellement de la platine.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025.
- Finition galvanisée à chaud suivant NF EN ISO 1461,
Avantages :
- Grande capacité de réglage permettant de s’adapter à beaucoup de situations
- L’assemblage peut être réalisé après le scellement de la platine.
Applications
Support :
- Porteur : bois massif, bois lamellé collé.
- Porté : bois massif, bois lamellé collé, béton.
Domaines d’utilisation :
- Auvent, pergola.
- Véranda.
- Terrasse.
- Garde corps.
A fixer avec des ancrages

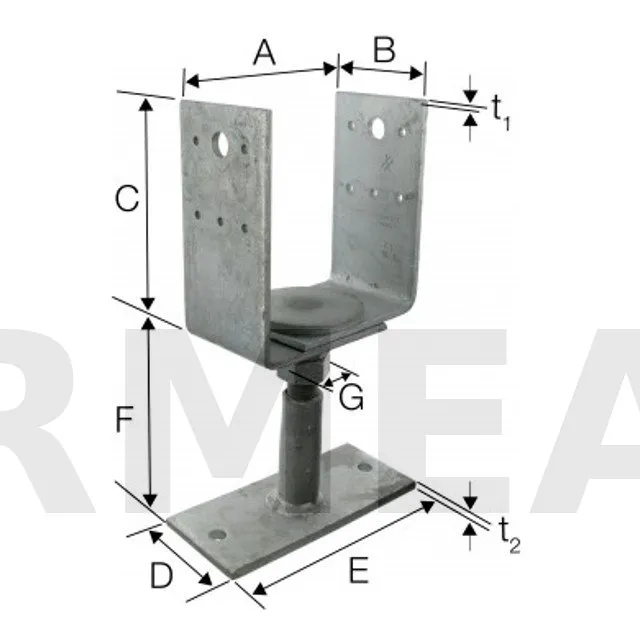

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | Ø12 | |
| PVDB80G | 80-120 | 70 | 120 | 70 | 160 | 136-189 | 20 | 5 | 8 | 10 | 2 | 2 |
Valeurs caractéristiques
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k*** | R2,k*** | R3,k*** | R4,k*** | |||||||||
| Quantité | Type | Quantité | Type | Largeur poteau [mm] | g* [mm] | g* [mm] | ||||||||
| 80 | 120 | 160 | 48 | 73 | 98 | 48 | 73 | 98 | ||||||
| PVDB80G | 10 | CNA4.0x40 | 2 | Ø10** | 70 | 17.6 | 16.5 | - | 3.86 | 3.05 | 2.51 | 9.29 | 5.66 | 4.09 |
* g est la distance entre le béton et le bas du poteau.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
*** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA4,0.
- Boulons Ø10 ou 12 mm.
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Installation
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Ajuster le pied de poteau,
3. Fixer le pied de poteau sur le poteau

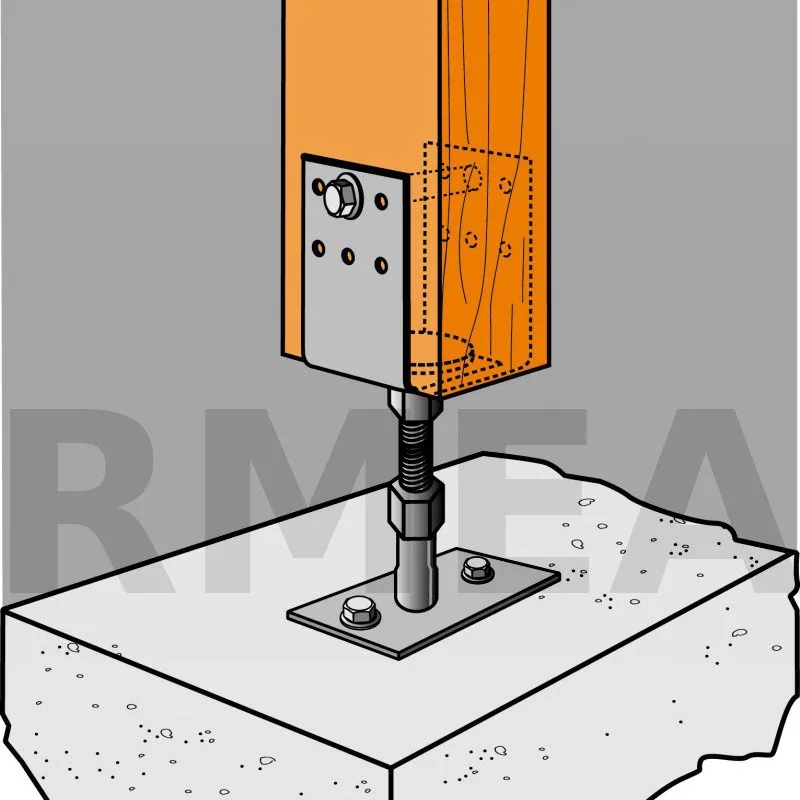

Partie basse (avec platine) :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
Partie basse (avec tube à sceller) :
1. Positionner le poteau verticalement dans la structure,
2. Percer le support verticalement, au diamètre et à la profondeur préconisés,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce dernier est coulé.

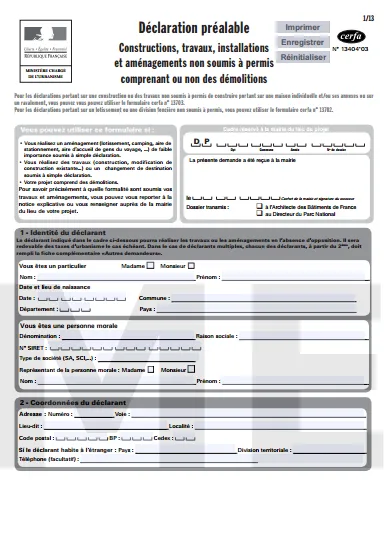

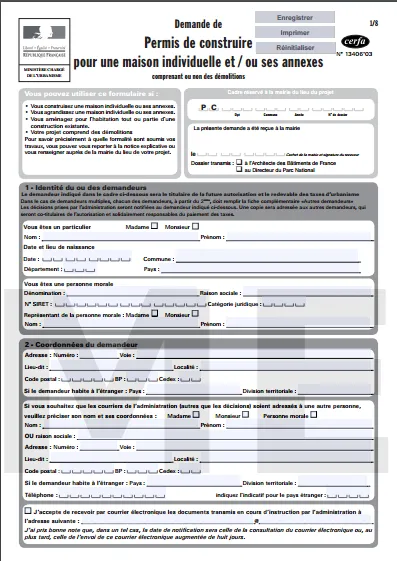

Les formulaires de permis de construire ou de déclaration préalable peuvent être téléchargés en cliquant sur l’image.
