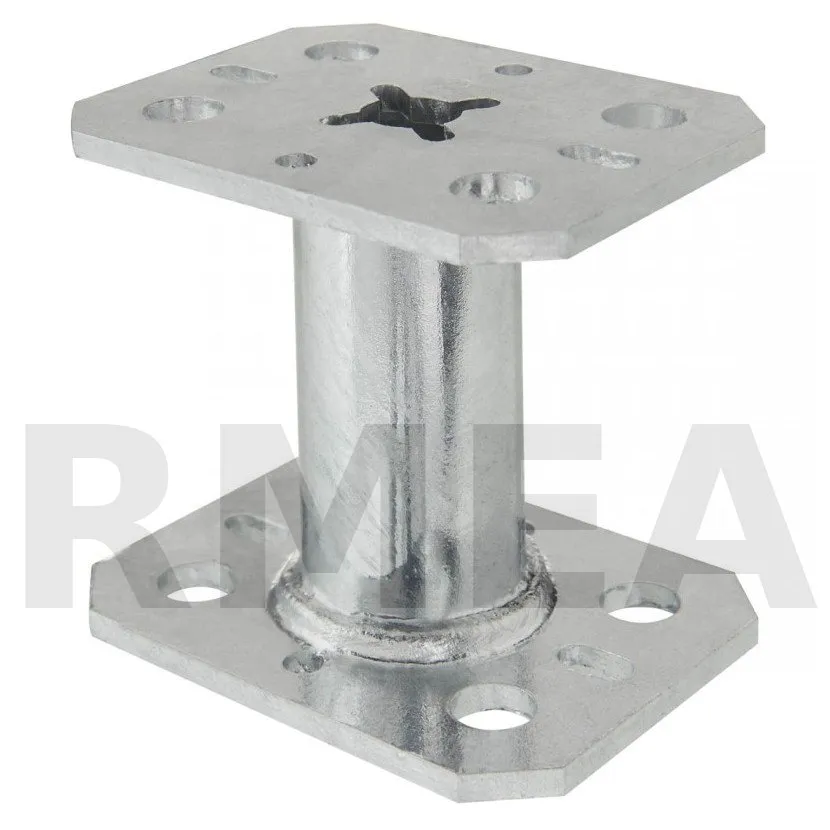

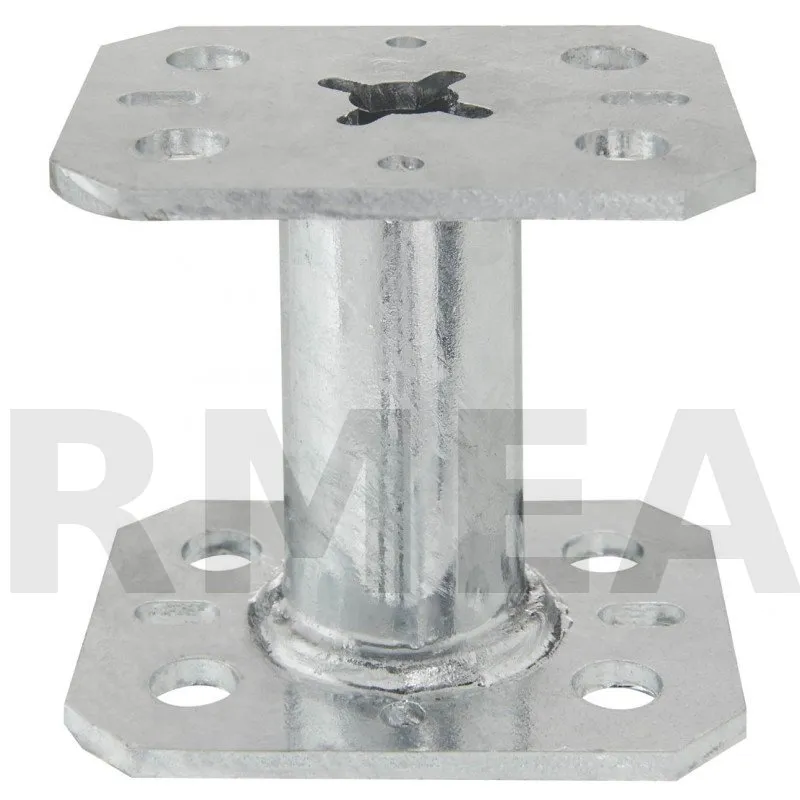

Pied de poteau mini fixe, hauteur (B) : 70mm, cdt : 1 pièce - Réf. PPMINI70

bientôt DISPO
Expédition estimée dans 10 jours.
13€25
  TTC  / Pied de poteau
    • 70mm
    • 1 pièce
  • Autres choix

  • Référence
    PPMINI70
  • Epaisseur
    4mm
  • Fabrication
    française
  • Matériau
    Galvanisation à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    90mm
  • Largeur (D)
    90mm
  • Porté
    Solive
  • Perçages platine haute
    4Ø11 - 2Ø6x12
  • Perçages platine basse
    4Ø11 - 2Ø6x12
  • Connexion bois sur support rigide
    Sur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
  • Largeur (B)
    70mm
  • Largeur (E)
    70mm
  • Charge maximale admissible en compression
    Parallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
  • Entraxe entre les perçages
    petit côté. 37mm - grand coté. 57 mm (platine basse)

Pieds de poteau mini

De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages :

  • Adapté aux constructions plus légères.

Applications

Support :

  • Porteur : bois, béton, acier.
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

  • Fixation de garde corps,
  • Fixation de barrière intérieure,
  • Fixation de planchers chauffants.

Données techniques

Dimensions


pcmi2-plan-de-masse-maison

Exemple de plan de masse illustrant l’emplacement des réseaux et les modalités de raccordement (cliquez pour agrandir)

Recours obligatoire à un architecte et surfaces à prendre en compte. Dans le cadre d’une maison individuelle, le seuil d’intervention obligatoire d’un architecte est établie au regard de la surface de plancher et de l’emprise au sol de la partie de la construction développant de la surface de plancher. Très concrètement, les espaces de stationnement, les avancées non closes en façades (appentis, auvents) ainsi que les terrasses ne déclenchent pas le recours obligatoire à un architecte (cliquez sur l’image pour agrandir)

RéférencesDimensions [mm]Platine hautePlatine basse
A B D E F G t Ø11 Ø6x12 Ø11 Ø6x12
PPMINI50 90 70 90 70 50 34 4 4 2 4 2
PPMINI70 90 70 90 70 70 34 4 4 2 4 2
PPMINI80 90 70 90 70 80 34 4 4 2 4 2

Valeurs caractéristiques - Bois sur béton


pcmi2-plan-de-masse-maison

Exemple de plan de masse illustrant l’emplacement des réseaux et les modalités de raccordement (cliquez pour agrandir)

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité type Quantité type Parallèle au fil Perpendiculaire au fil
PPMINI50 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI70 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI80 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k
Quantité type Quantité type Parallèle au fil** Perpendiculaire au fil
PPMINI50 4 Ø10 4 Ø10* 66.8 21.6
PPMINI70 4 Ø10 4 Ø10* 66.8 21.6
PPMINI80 4 Ø10 4 Ø10* 66.8 21.6

* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
