Pieds de poteau à sceller simple platine - Réf. PPSP90

EN STOCK
Expédition immédiate disponible pour 3 unité(s).
16€60
  TTC  / pied de poteau

  • Référence
    PPSP90
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Conditionnement
    1 pièce
  • Perçages platine haute
    4Ø11
  • Largeur (B)
    70mm
  • Hauteur (F)
    200mm
  • Diamètre (G)
    16mm

Pieds de poteau à sceller simple platine

Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Épaisseur : 4 mm.
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Applications

Support :

  • Porteur : béton,
  • Porté : Bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Poteau de auvent.
  • Poteau de pergola.
  • Poteau de véranda.

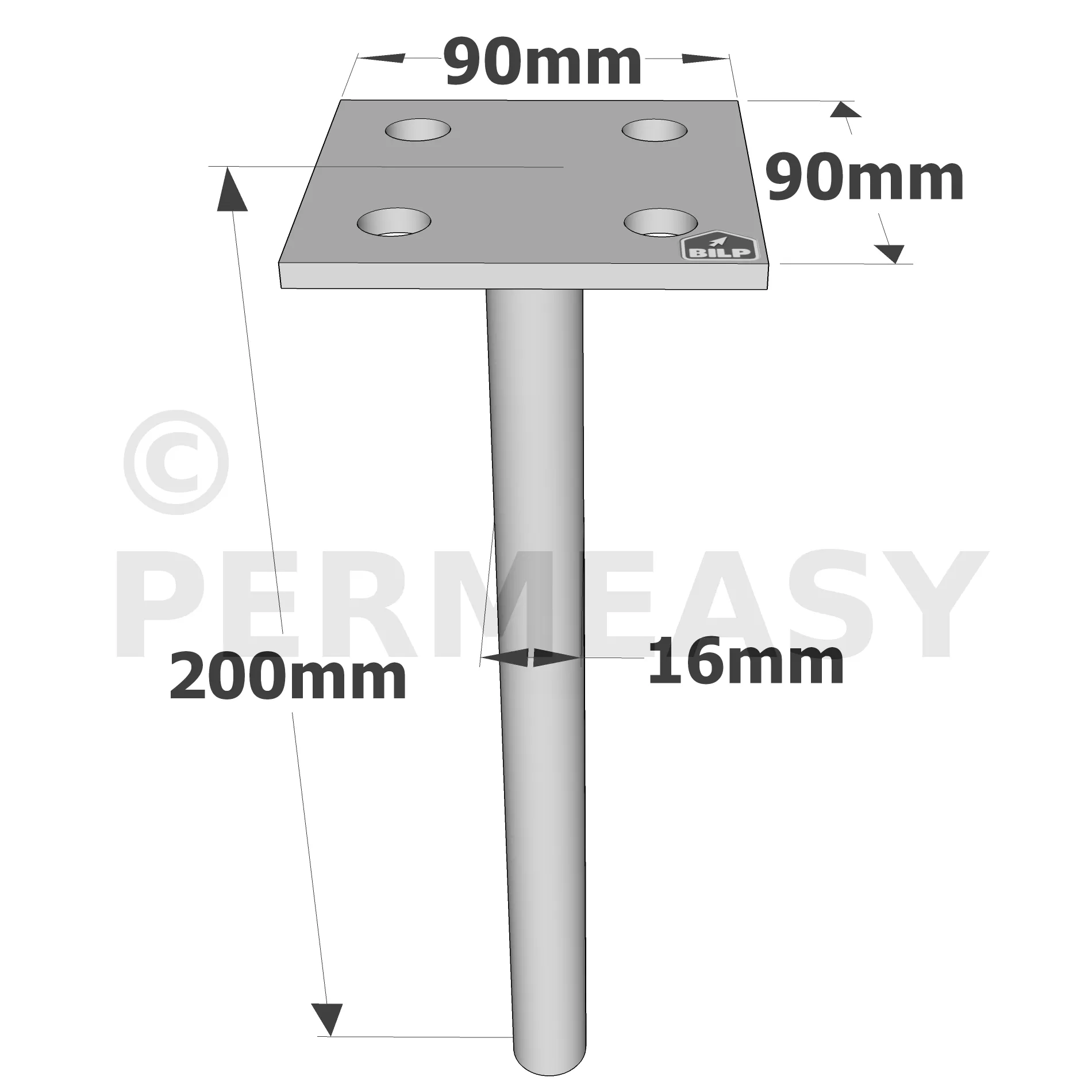

Dimensions et perçages

Cadre destination des constructions et tableau des surfaces du formulaire de permis de construire

Cadre destination des constructions et tableau des surfaces du formulaire de permis de construire


RéférencesDimensions [mm]Perçages platine haute
A B F G t Ø11 Ø12
PPSP70 70 70 200 16 4 4 -
PPSP90 90 90 200 16 4 4 -
PPSP100 100 100 200 20 4 - 4
PPSP130 130 130 200 20 4 - 4

Valeurs caractéristiques simplifiées - Bois sur béton

RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau R1,k**
PPSP70 4 Ø10 32.8
PPSP90 4 Ø10 34.9
PPSP100 4 Ø10 44.2
PPSP130 4 Ø10 44.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
