Broches pour connecteurs à âme intérieure - INOX A4
Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.
Légendes : | |
---|---|
Produit non disponible | |
|
Bientôt disponible ! |
|
Profitez-en ! |
|
Produit disponible en expédition immédiate |
Diamètre | |||||
---|---|---|---|---|---|
10mm |
12mm |
||||
Longueur | |||||
60mm |
|
|
|||
80mm |
|
||||
100mm |
|
|
|||
140mm |
|
||||
200mm |
|

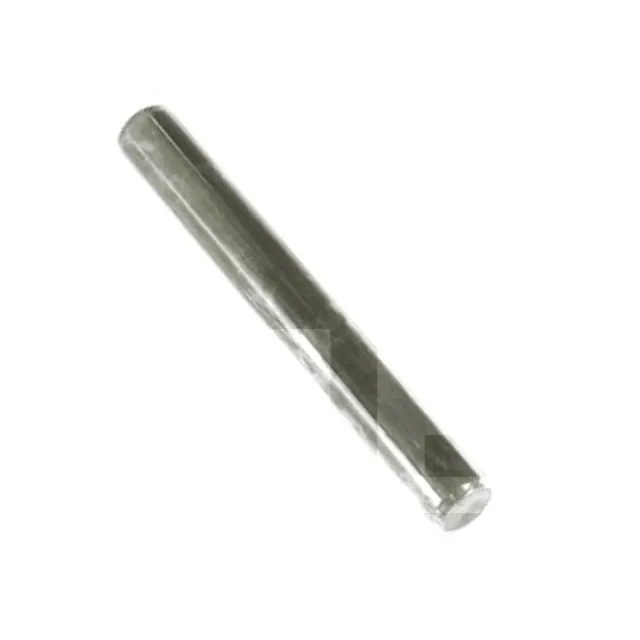

Broches pour connecteurs à âme intérieure - Inox A4
Les broches inox STDS sont essentielles à la reprise de charge des connecteurs structurels inox en âme Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure inox CBHS et permettent également d‘assurer la fixation de poteaux bois sur les pieds de poteaux inox à âme intérieure PPS170IX et PPSDT230IX.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0004
Matière
- Acier inoxydable A4 suivant NF EN 10088.
Avantages
- Extrémité chanfreinée pour une pénétration simplifiée dans le bois,
- Acier inoxydable pour une meilleure résistance à la corrosion en milieu agressif.
Applications
Support
- Étriers à âme intérieure inox,
- Pieds de poteaux structurels à âme intérieure inox,
- Platines inox, ...
Domaines d’utilisation

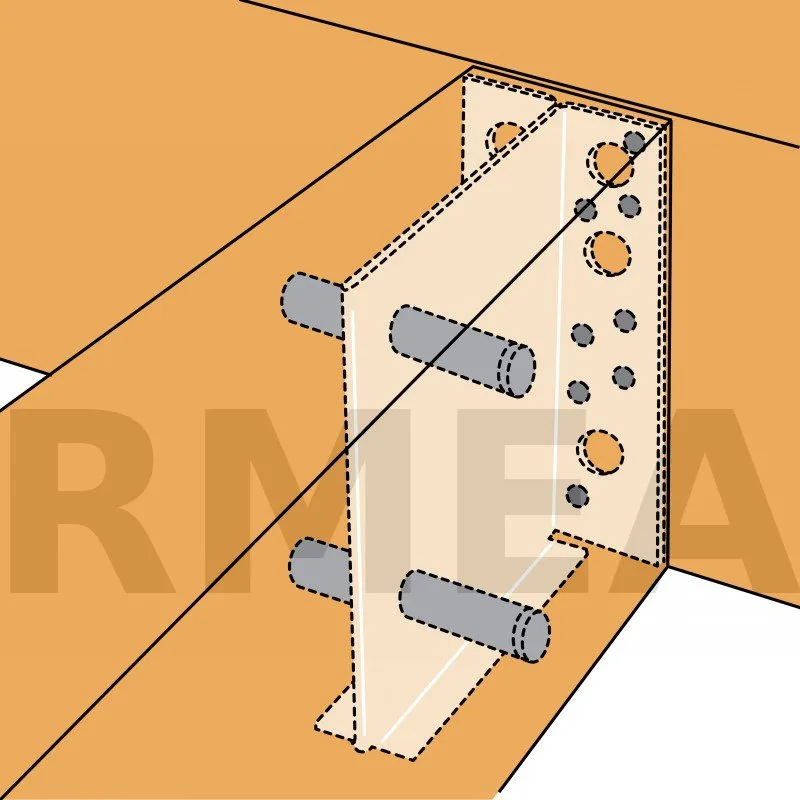

- Fixation d’étriers à âme intérieure inox,

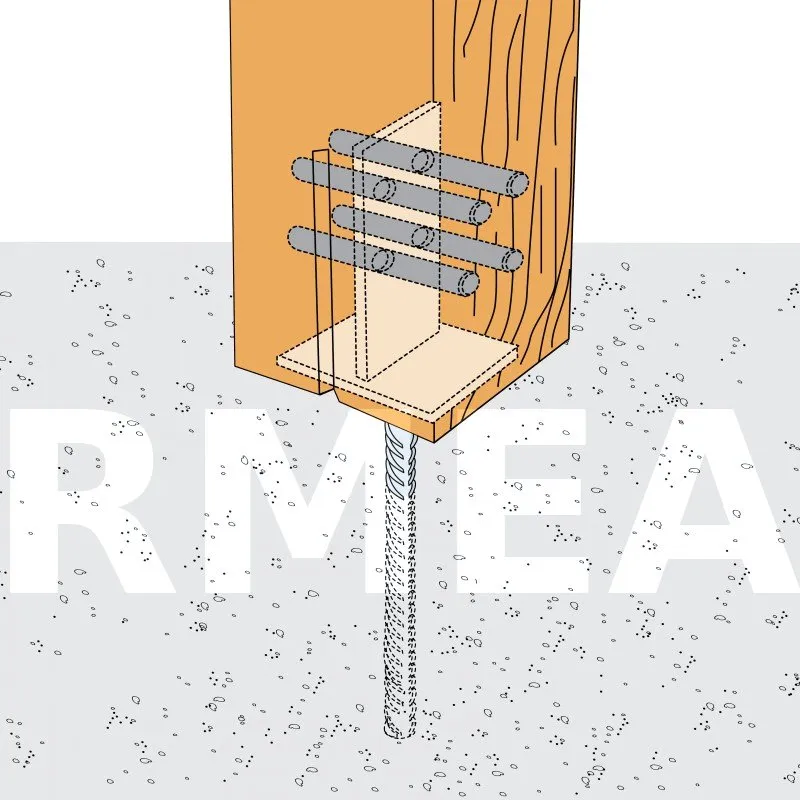

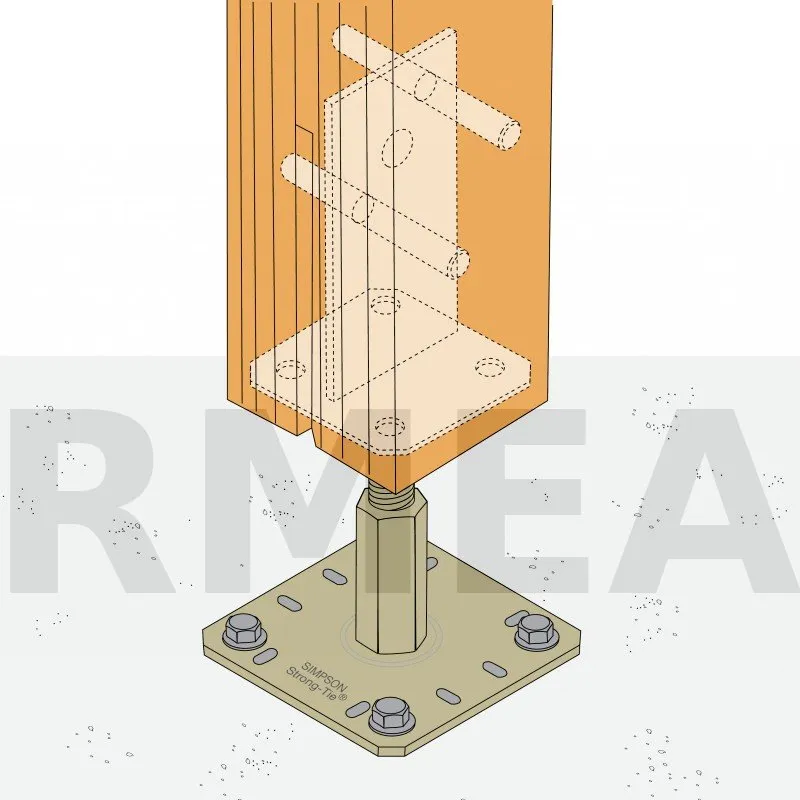

- Fixation de pieds de poteaux structurels à âme intérieure inox,
- Fixation de platines inox, ...
Données techniques
Dimensions
Références | Dimensions fixations [mm] | Produits compatibles | |
---|---|---|---|
d | l | ||
STD8X60-B | 8 | 60 | TU12 |
STD10X60S | 10 | 60 | CBHS |
STD10X80S | 10 | 80 | CBHS |
STD10X100S | 10 | 100 | CBHS |
STD12X60S | 12 | 60 | PPS170IX, PPSDT230IX |
STD12X100S | 12 | 100 | PPS170IX, PPSDT230IX |
STD12X140S | 12 | 140 | PPS170IX, PPSDT230IX |
STD12X200S | 12 | 200 | PPS170IX, PPSDT230IX |
Propriétés caractéristiques
Références | Propriétés caractéristiques |
---|---|
Moment d’écoulement plastique caractéristique [My,k] [Nm] | |
STD10X60S | 59.7 |
STD10X80S | 59.7 |
STD10X100S | 59.7 |
STD12X60S | 95.9 |
STD12X100S | 95.9 |
STD12X140S | 95.9 |
STD12X200S | 95.9 |
Installation
- L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
- Les chanfreins facilitent l’insertion des éléments dans le bois,
- Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en oeuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).
