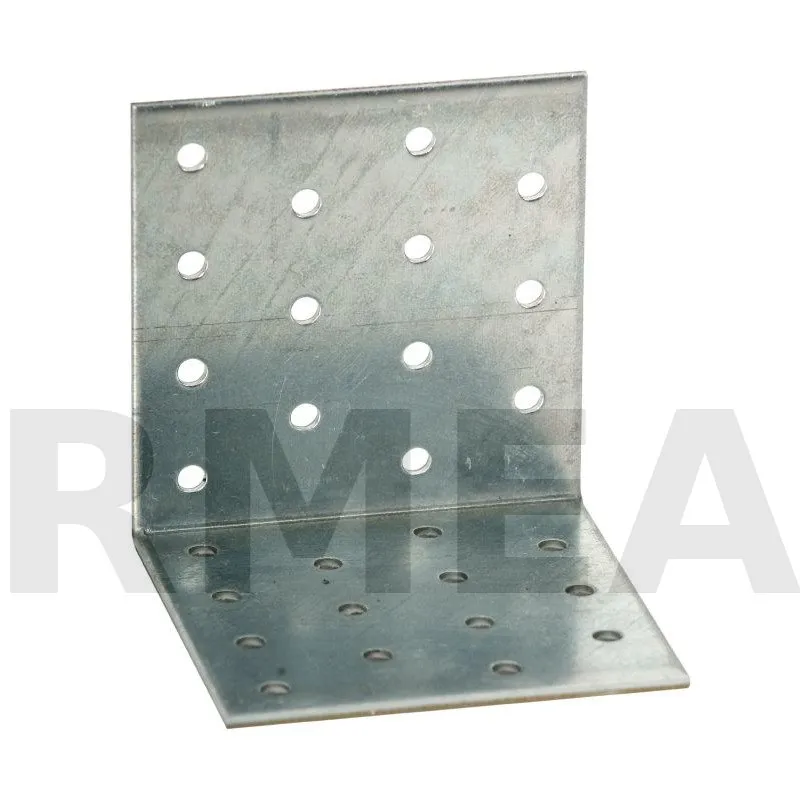

Équerre structurelle - INOX A4 - Réf. ES10IX/60

L’équerre inox ES10IX/60 est préconisée dans des ambiances agressives.

EN STOCK
Expédition immédiate disponible pour 35 unité(s).
5€63
  TTC  / équerre

  • Référence
    ES10IX/60
  • Epaisseur
    2.5mm
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    8Ø5
  • Perçages Aile C
    8Ø5
  • Code EAN
    5701953222901
  • Largeur
    60mm

Caractéristiques Matière
  • Acier inoxydable A4 (316, 1.4401) suivant NF EN 10088
  • Épaisseur : 2,5 mm.

Avantages

  • Simplifie les assemblages en extérieur.
  • Adaptée aux ambiances agressives,
  • Grande variété d’utilisations.

Applications

Support

  • Porteur :bois massif, lamellé collé, béton...
  • Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...

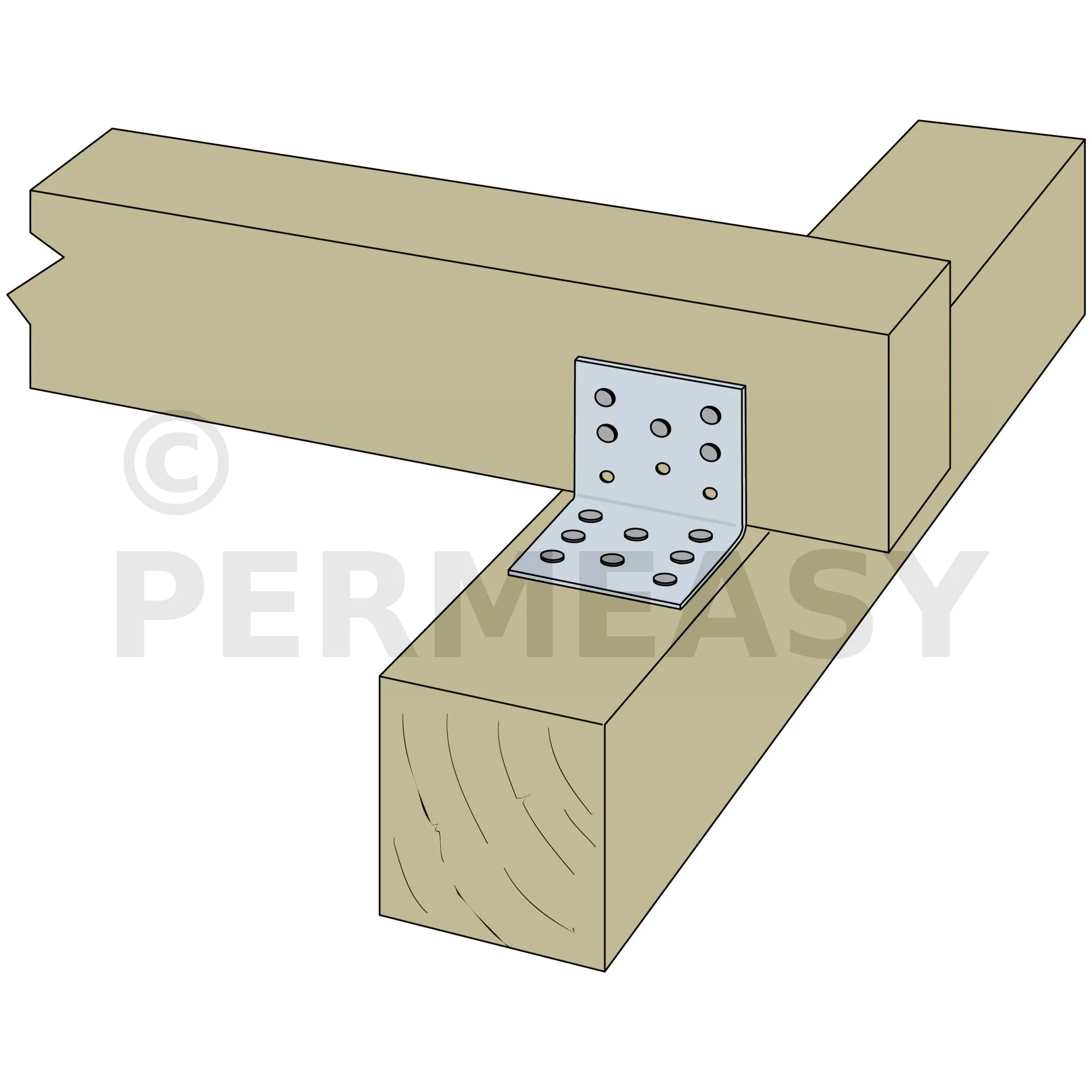

Domaines d’utilisation

  • Fixation de fermettes.
  • Lisses de bardage, montant de bardage.
  • Ancrage de chevrons.
  • Consoles...

Données techniques

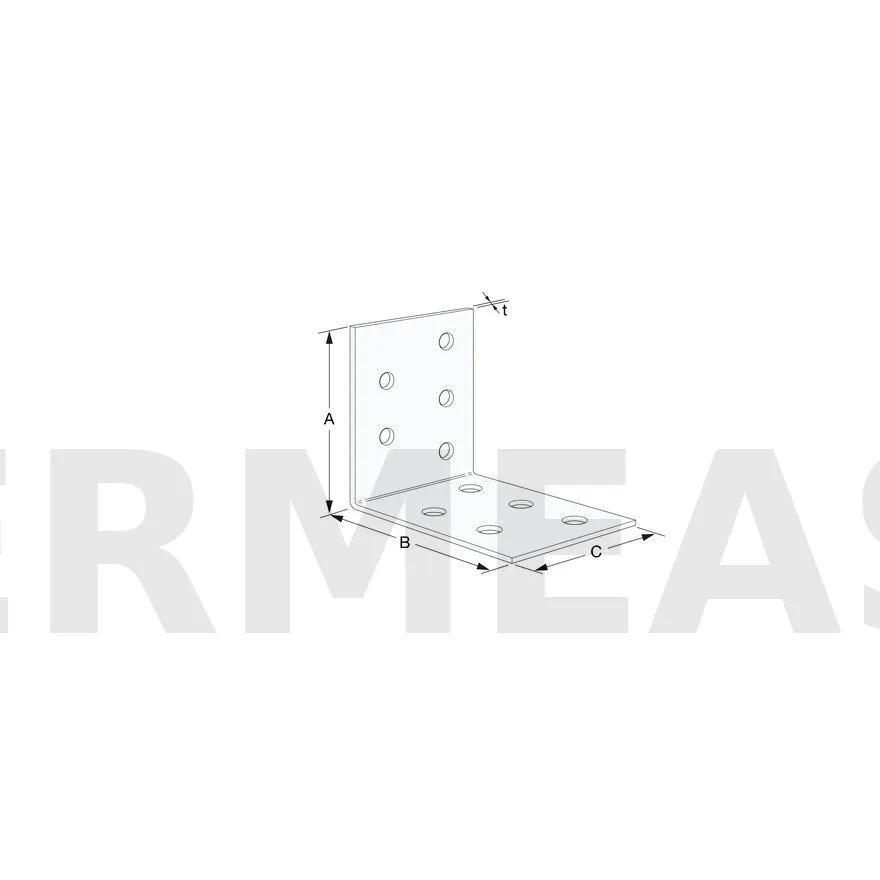

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø5
ES10IX/60 62.5 62.5 60 2.5 8 8

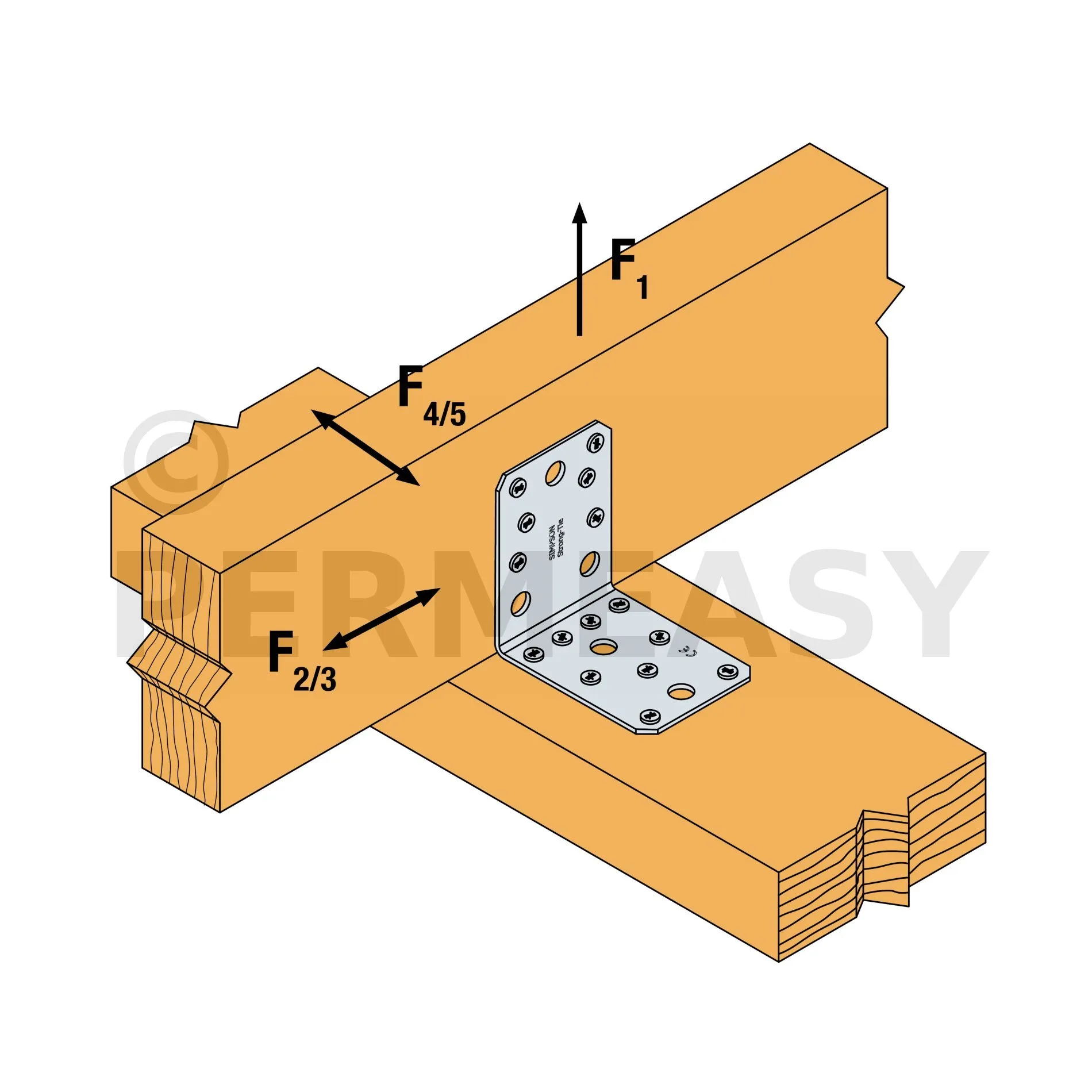

Valeurs Caractéristiques simplifiées
RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k=R3.k*
Quantité Quantité CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10IX/60 5 5 3.3 4.4 5.1 6.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
