Vis terrasse bois durs - DSPROA45.5X70 - Réf. 74289

bientôt DISPO
Expédition estimée dans 10 jours.
60€44
  TTC  / Boite de 150 vis
    • 5.5mm
    • 70mm
    • Acier inoxydable A4 (316)

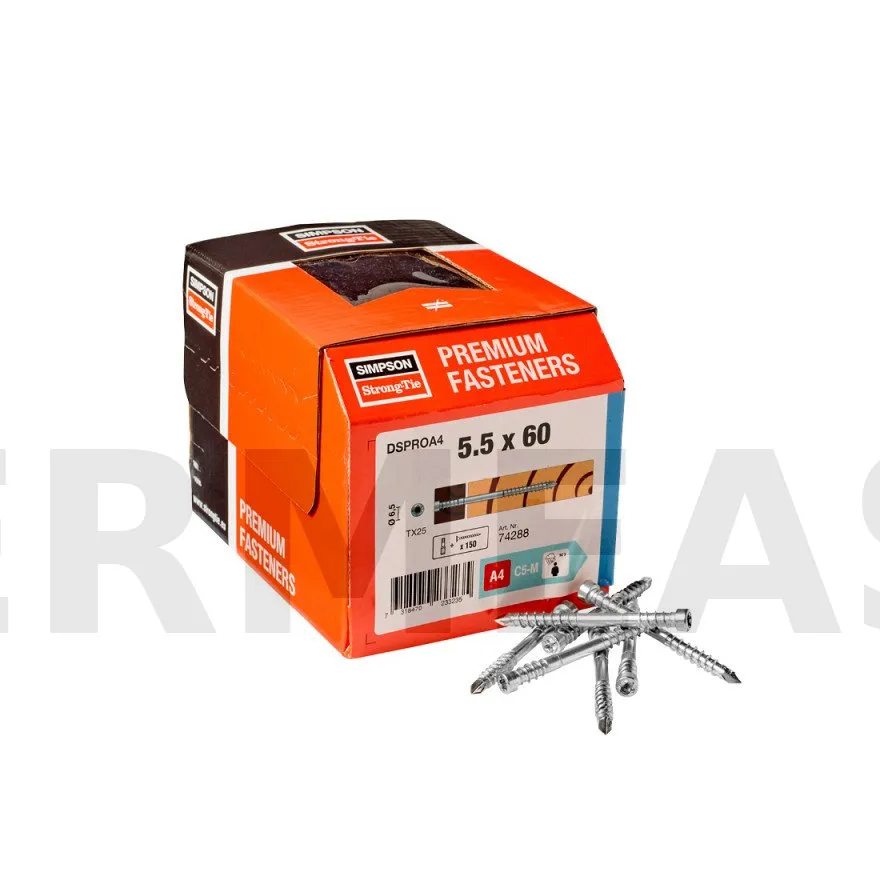

    • Boite de 150 vis
  • Autres choix

  • Référence
    74289
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    7mm
  • Longueur du filet
    32.5mm
  • Empreinte
    T-25
  • Rendement
    4.4m²/boîte

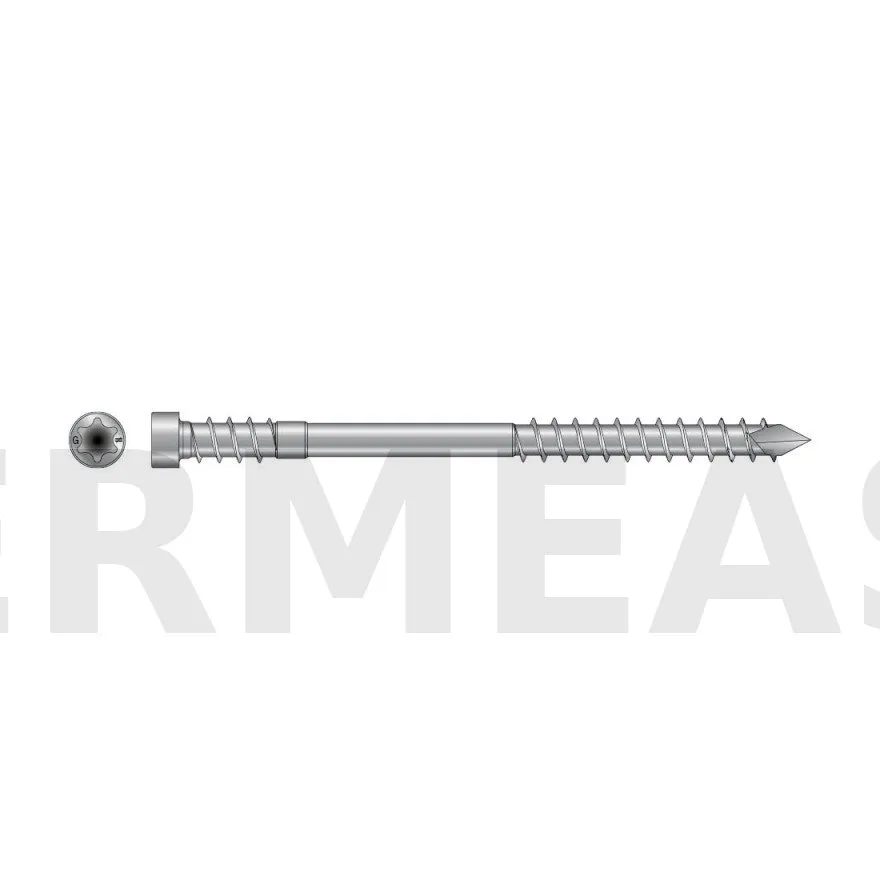

Vis terrasse bois durs DSPROA4

La vis pour terrasse bois durs DSPRO A4 est préconisée pour pour la réalisation de terrasses et assemblages en bois exotique dur.

Caractéristiques

Déclarations de performance : FR-DoP-h17-0016-S1.0.pdf ;

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088.

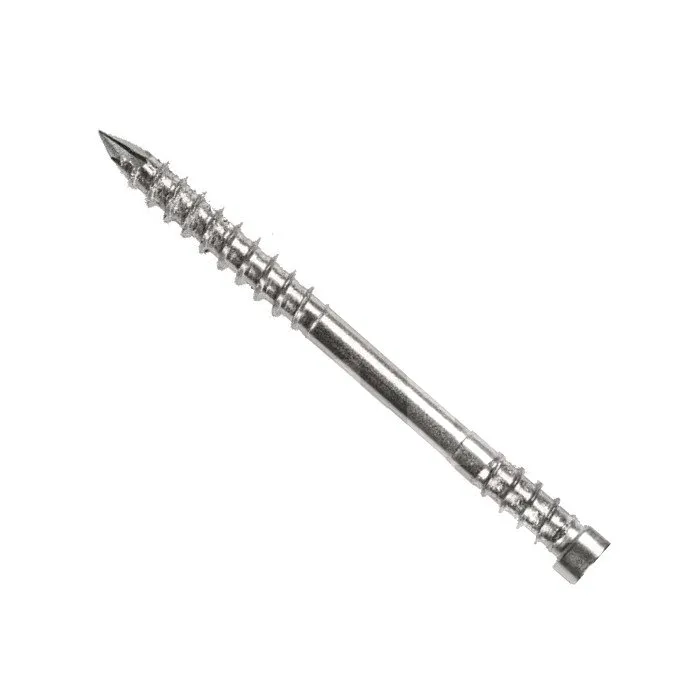

Avantages

  • Tête cylindrique : finition discrète,

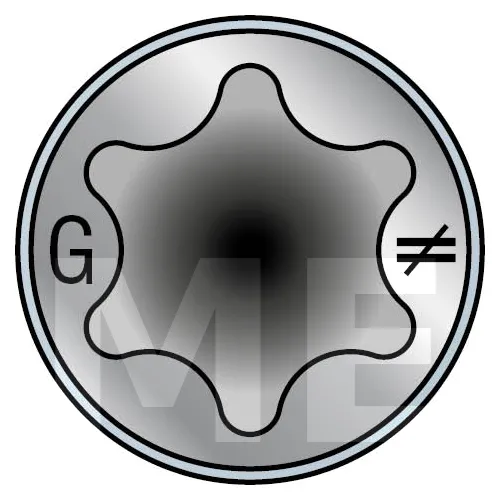

  • Empreinte étoile profonde : meilleure accroche de l’embout : idéale pour des applications à 90° et 45°,
  • Double filetage : meilleur plaquage de la lame,
  • Filet asymétrique à grand pas : forte résistance à l’arrachement,
  • Filet cranté : meilleure évacuation des poussières,
  • Pointe flèche 4 pans : pas de pré-perçage du bois,

Applications

Support

  • Bois exotiques et résineux

Domaine d’utilisation

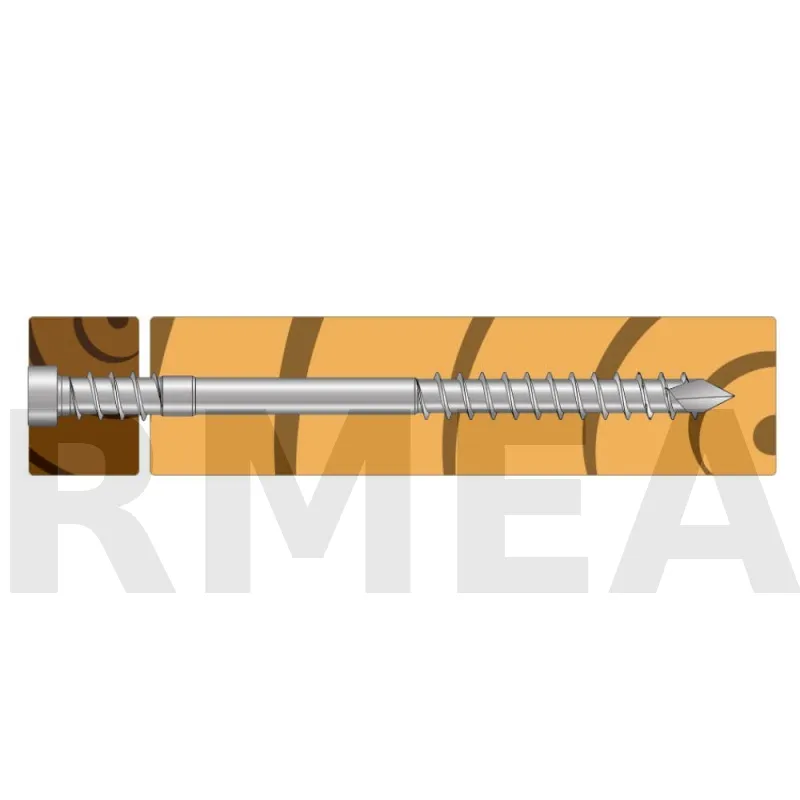

  • Fixation de lames de terrasse en bois exotiques ou résineux sur lambourdes bois exotiques ou résineux

Nombre de vis préconisées au m² selon le DTU51.4

Largeur de la lame [mm]
Entraxe lambourdes 90 100 120 140 160
40 cm 56 50 42 37 32
45 cm 50 45 38 33 29
50 cm 45 40 34 29 26
55 cm 41 37 31 27 24
60 cm 37 34 28 25 22
65 cm 35 31 26 23 20
70 cm 32 29 24 21 19

Note : Un espacement de 5 mm a été considéré entre les lames. Une marge de +5% a été considérée dans le calcul. Pour les lames <180 mm, 2 vis par lame sont utilisées. Pour les lames ≥180 mm, il est conseillé de mettre 3 vis par lame.

Données techniques

Dimensions

RéférencesCode articleDimensions [mm]EmboutCond.m² / boîte
d l dh d1 lg1 lg2
DSPROA4 5.5x50 74287 5.5 50 6.5 3.8 22.5 10.5 T-25 150 4.4
DSPROA4 5.5x60 74288 5.5 60 6.5 3.8 27.5 10.5 T-25 150 4.4
DSPROA4 5.5x70 74289 5.5 70 6.5 3.8 32.5 10.5 T-25 150 4.4
DSPROA4 5.5x80 74290 5.5 80 6.5 3.8 37.5 10.5 T-25 150 4.4

Propriétés Caractéristiques

RéférencesPropriétés Caractéristiques
Moment d’écoulement plastique caractéristique - My,k [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Capacité de résistance caractéristique en traction - ftens,k [kN] Ratio de torsion
DSPROA4 5.5x50 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x60 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x70 7585 12.8 31.8 7.8 3.8
DSPROA4 5.5x80 7585 12.8 31.8 7.8 3.8
