Équerre angle sortant ITE - Réf. AB45C
L’équerre AB45C est utilisée lors de la réalisation d’isolation par l’extérieur des façades. Elle maintient le chevron d’angle dans le cas d’un angle sortant entre les murs.
-
RéférenceAB45C
-
Epaisseur2.5mm
-
Longueur400mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z250 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B6Ø5 - 3Ø8,5x40
-
Perçages Aile A11Ø6 - 1Ø6.0x84
-
Hauteur (C)70mm
-
Longueur (B)108mm
-
Longueur (A)155mm
Caractéristiques
Matière
Acier galvanisé S250GD + Z250 suivant NF EN 10346
Avantages
- Équerre testée suivant la procédure d’essais définie dans le Cahier Technique du CSTB 3316,
- Permet de s’affranchir du chevron de rive.
Applications
Support
- Porteur : béton, maçonnerie...
- Porté : bois massif...
Domaines d’utilisation

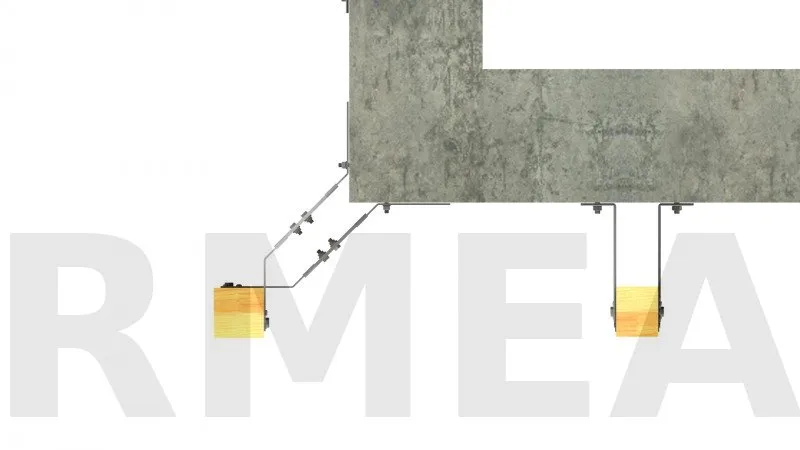

L’équerre AB45C permet de fixer le chevron d’angle, dans le cas d’un angle sortant. Ce chevron d’angle appartient à l’ossature secondaire de la structure. Cette ossature sert de support aux revêtements extérieurs de type bardage.
Données techniques

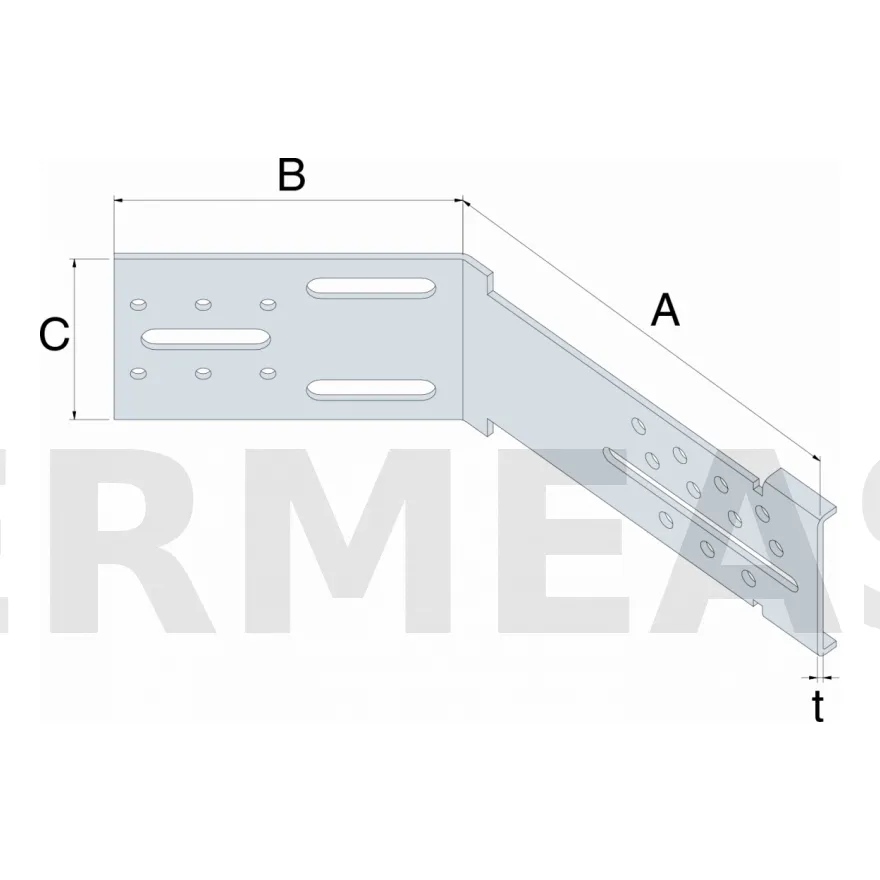

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø6 | Ø6.0x84 | Ø5 | Ø8,5x40 | |
| AB45C | 155 | 108 | 70 | 2.5 | 11 | 1 | 6 | 3 |
AB45CMIN = ABC160 (épaisseur d’isolation 120 mm derrière chevron)
AB45CMAX= ABC250 (épaisseur d’isolation 180 mm derrière chevron)

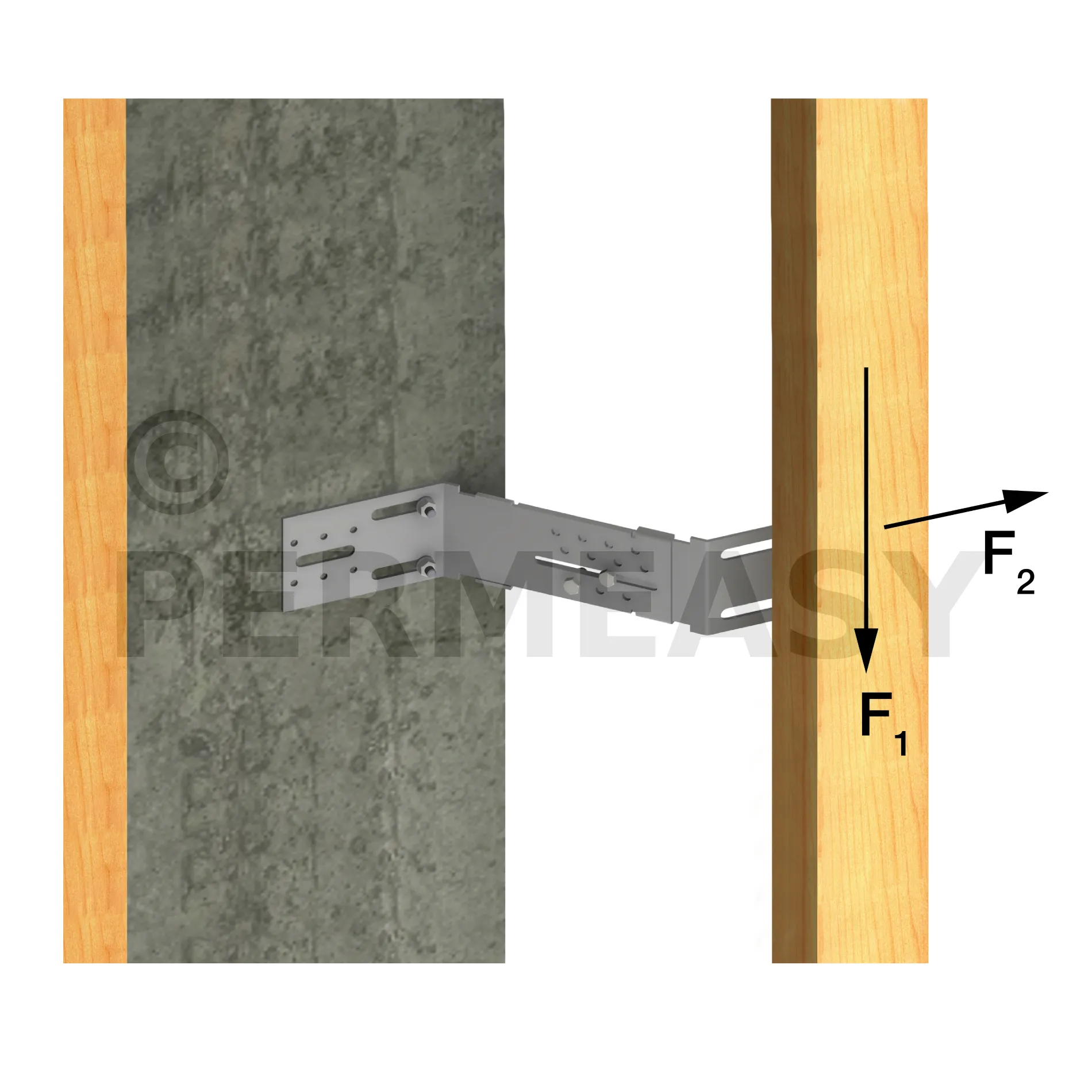

Valeurs Caractéristiques - 1 équerre par connexion
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - 1 équerre | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - 1 équerre par connexion [kN] | ||||||||||
| Aile B - Porteur | Aile A | Aile B - Montant | R1.k | R2.k | |||||||
| Qté | Type | Qté | Type | Qté | Type | Qté | Type | 1 mm de déplacement | 3 mm de déplacement | ||
| AB45CMIN | 1 | Ø8 | 1 | Ø6 | 2 | CSA5,0X40 | 1 | LAG08050 | 0.14 | 0.24 | 1.04 |
| AB45CMAX | 1 | Ø8 | 1 | Ø6 | 2 | CSA5,0X40 | 1 | LAG08050 | 0.05 | 0.17 | 1.04 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Chevron d’angle bois : 1 tirefond LAG08050 + 2 vis anti-rotation CSA5,0X40
- Support béton : 2 goujons WAM8-68/5
Installation

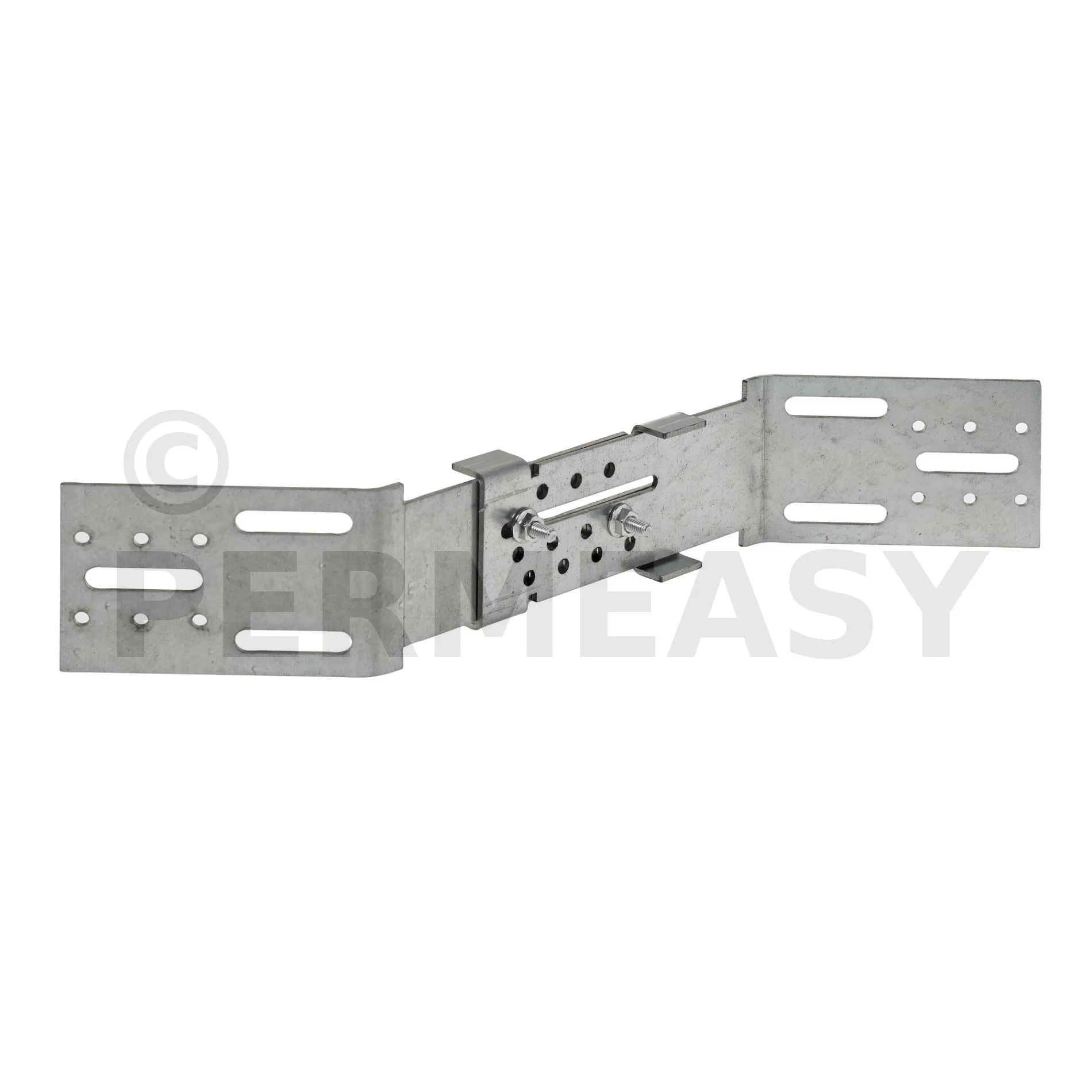

Assemblage des deux équerres
1. L’équerre d’angle AB45C s’utilise par paire.
2. Les deux équerres s’assemblent avec deux boulons et deux écrous.
3. La première fixation se place dans le trou oblong Ø6,0x84 pour maintenir et régler les deux équerres.
4. La deuxième fixation se place dans l’un des perçages Ø6 mm pour bloquer le réglage de la longueur de l’ensemble.

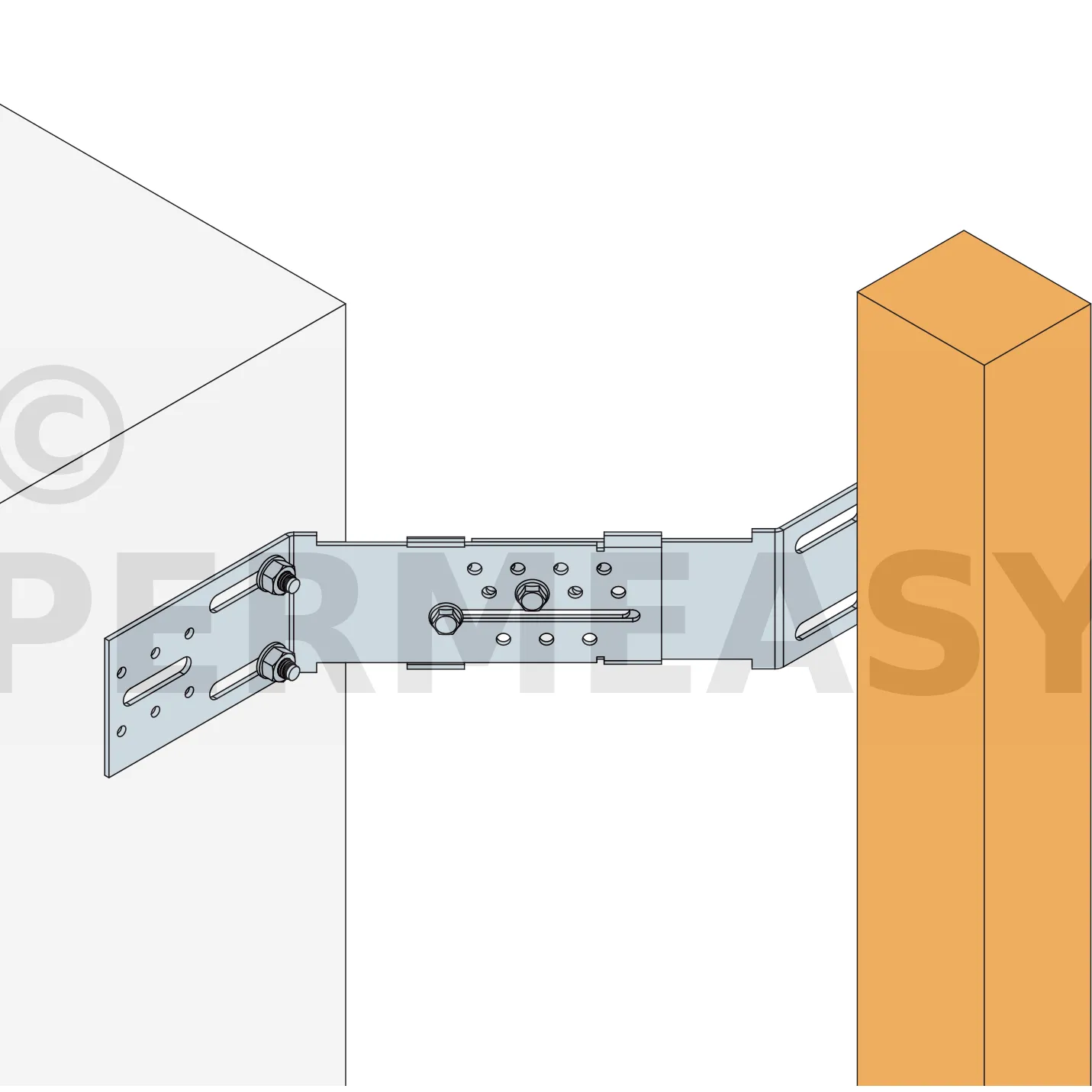

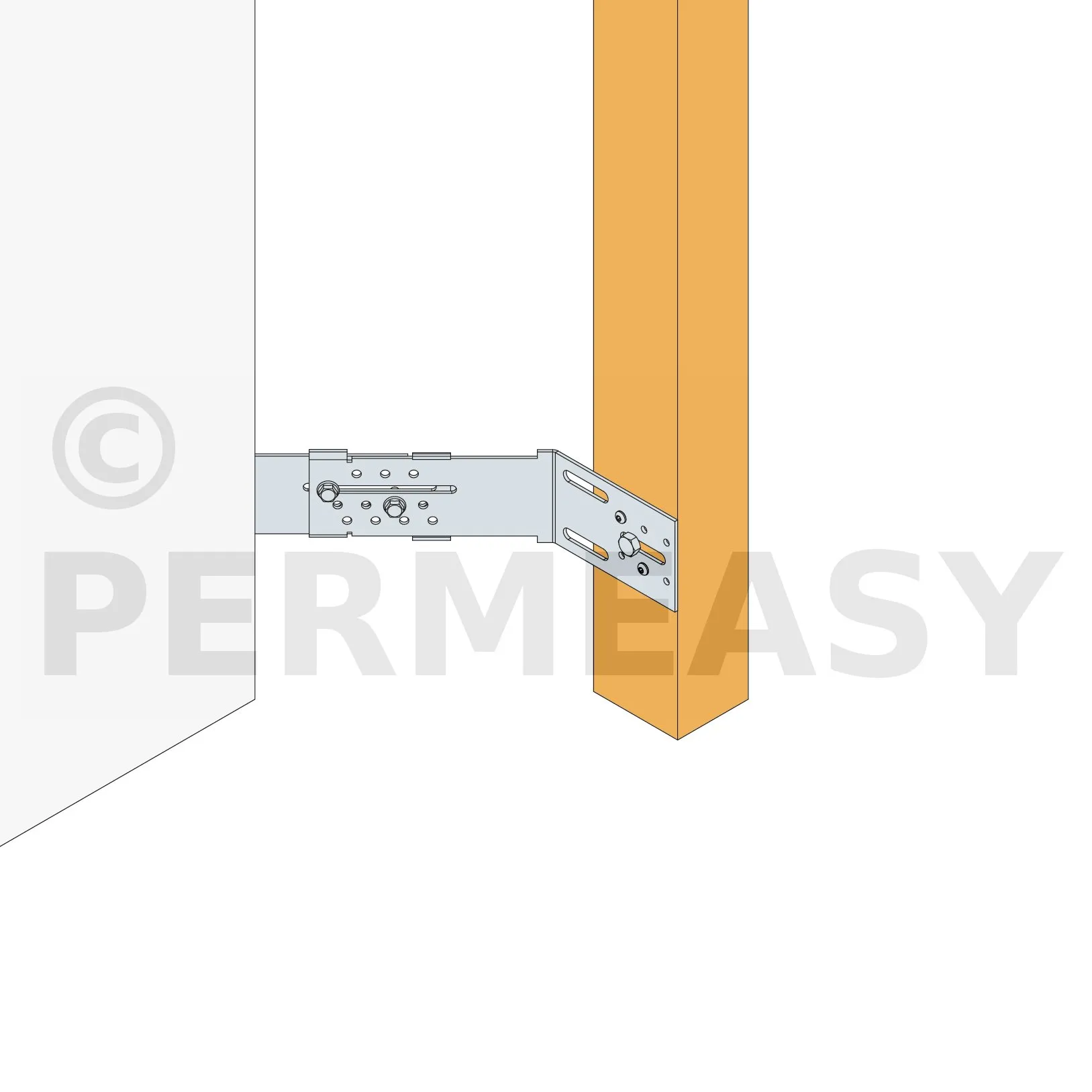

Positionnement et fixation des équerres :
1. Les équerres sont positionnées en quinconce sur la hauteur du chevron d’angle.
2. L’entraxe entre deux équerres AB45C est identique à celui des équerres de bardage ABC avec un maximum de 1m.
3. La fixation du chevron sur l’équerre est réalisée par un tirefond Ø8 (placé dans le trou oblong Ø8,5x40 central) et par l’ajout de 2 vis Ø5 assurant une "anti-rotation" du chevron.
4. Enfin, la fixation de l’équerre sur le porteur béton s’effectue avec deux ancrages Ø8 mm, placés dans les trous oblongs (le plus haut et le plus bas).
Réglage
- L’équerre d’angle AB45C est compatible avec les équerres de bardage EBC, de l’EBC160 à l’EBC250. Elle peut être utilisée pour une isolation derrière chevron allant de 120 à 180 mm,
- Les perçages de blocage offrent 17 crans de réglage, ce qui permet de régler l’équerre de 4 mm en 4 mm suivant l’épaisseur de l’isolant.
