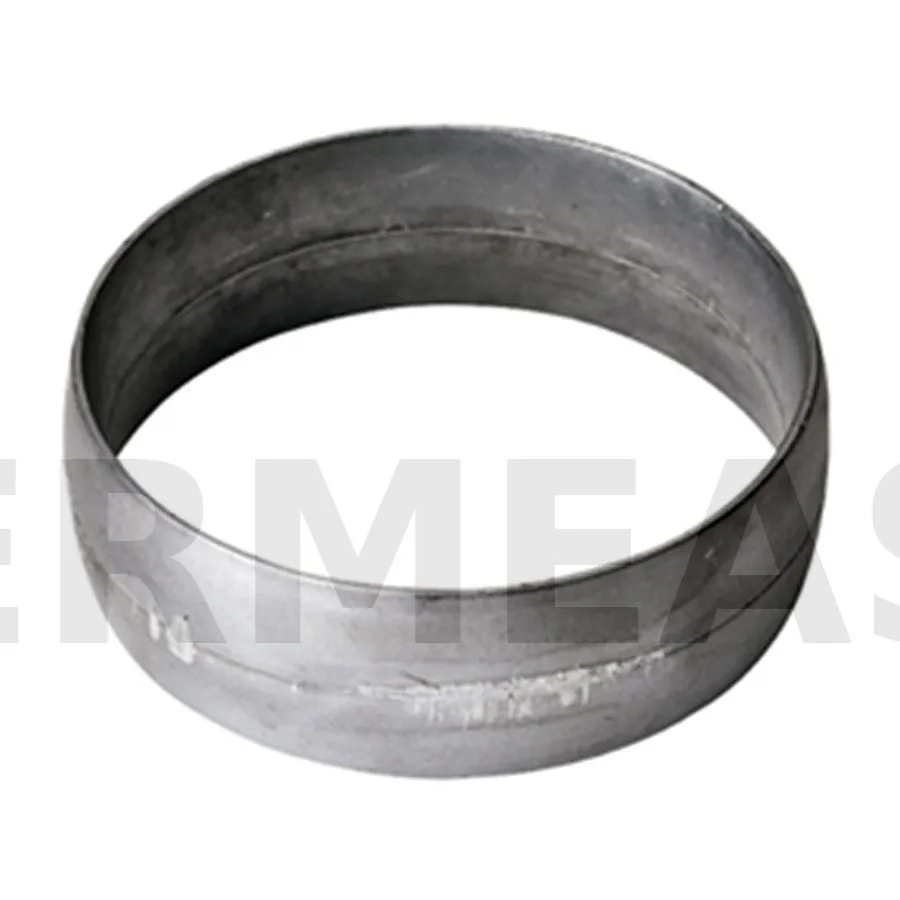

Anneau de charpente - Réf. A1-65-B_50

bientôt DISPO
Expédition estimée dans 10 jours.
6€47
  TTC
soit 323.54€ pour 50 anneaux
    • 5mm
    • 65 mm
    • 50 pièces
  • Autres choix

  • Référence
    A1-65-B_50
  • Fabrication
    Française
  • Matériau
    Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706
  • Marque
    SIMPSON Strong-Tie
  • Type
    A1

Caractéristiques

Matière

  • Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706,
  • Épaisseur : 3,6 à 6 mm selon les modèles.

Avantages

  • Augmente la reprise de charge au cisaillement des boulons de charpente.

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé, …
  • Porté : bois massif, bois composite, lamellé-collé, acier, …

Domaines d’utilisation

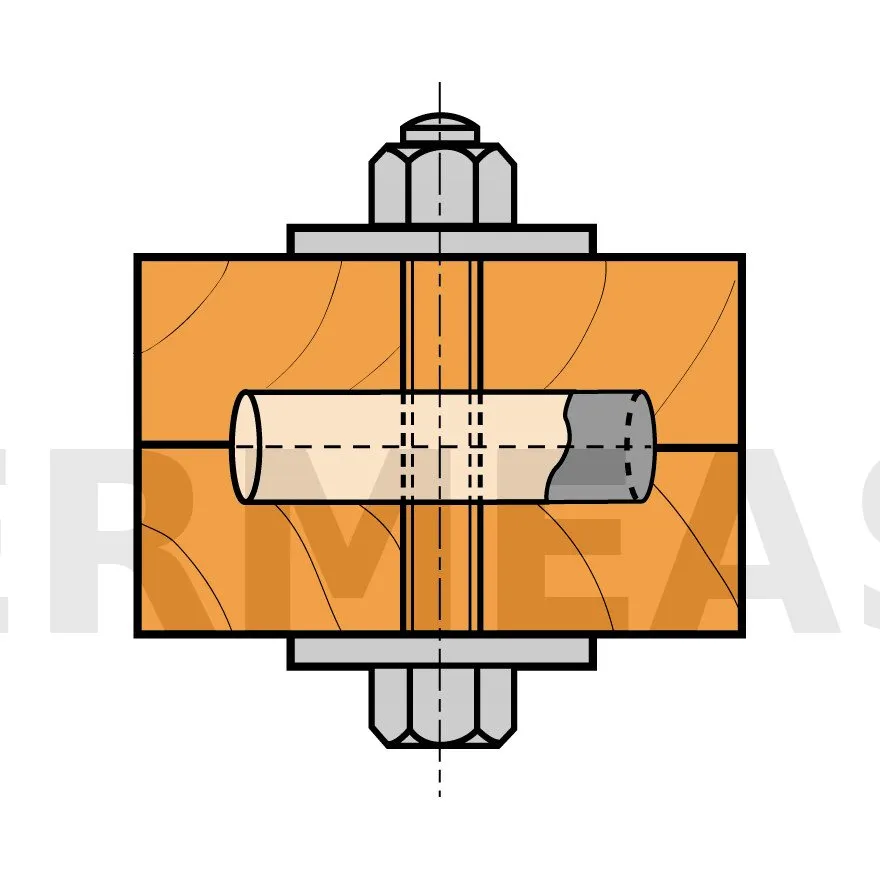

  • Tous types d‘assemblages bois/bois

Données techniques

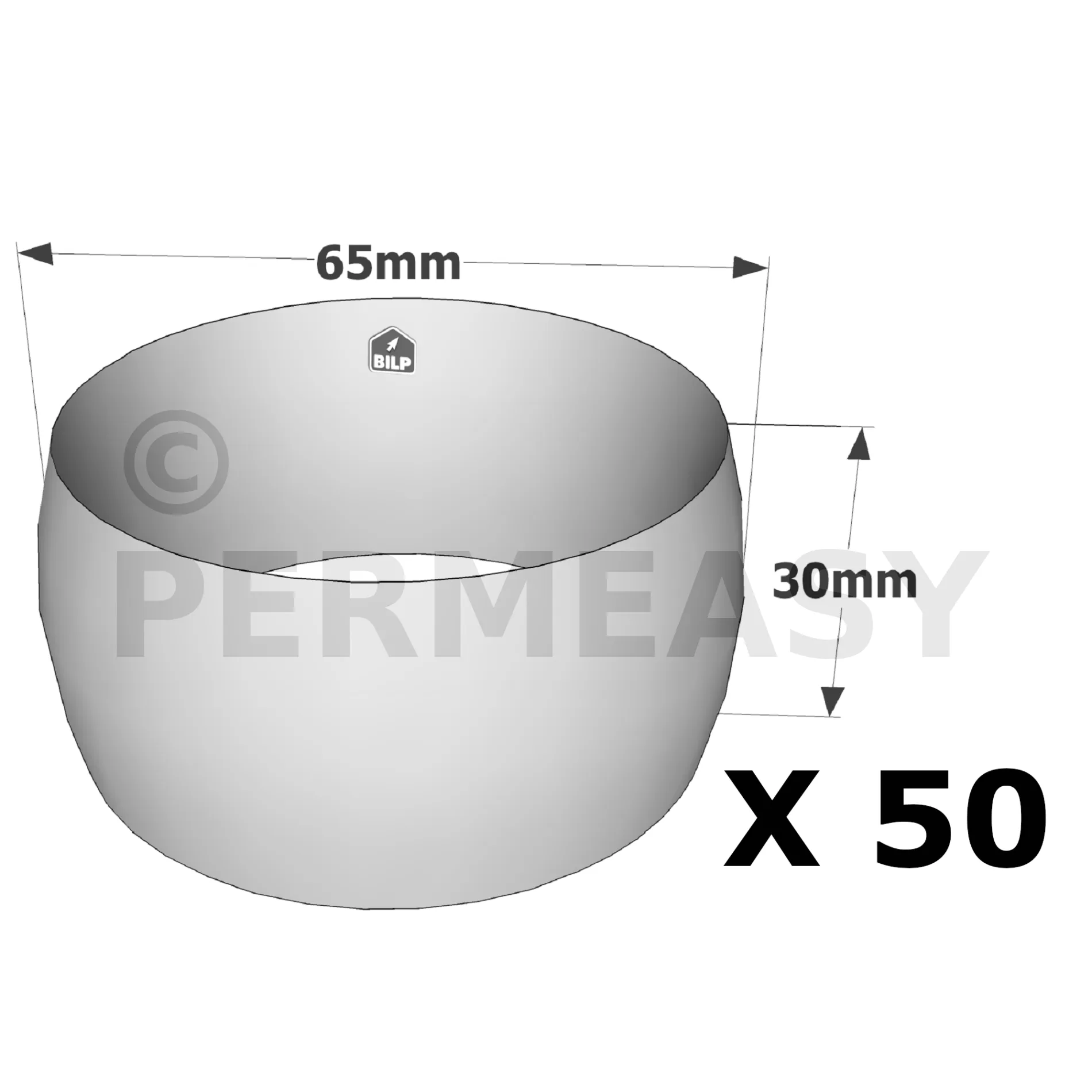

Dimensions - Anneaux de charpente APPEL type A1



RéférencesTypeDimensions des crampons
Diamètre extérieur Hauteur Epaisseur Rayon Rondelle Diamètre du boulon
dc [mm] hc [mm] Ep. [mm] r [mm] Diamètre Epaisseur db,min [mm] db,max [mm]
dw [mm] tw [mm]
A1-65-B A1 65 30 5 50 36 3.6 12 24
A1-80-B A1 80 30 6 50 36 3.6 12 24
A1-95-B A1 95 30 6 60 36 3.6 12 24
A1-126-B A1 126 30 6 60 36 3.6 12 24

Distances minimum et Valeurs caractéristiques

RéférencesTypeEpaisseur du boisDistances minimumValeurs Caractéristiques au cisaillement
t1 [mm] t2 [mm] Distance parallèlement aux fibres Distance perpendiculairement aux fibres Distance de rive chargé Distance de rive non chargé Distance de rive chargé Distance de rive non chargé Rv.0.k [kN] Rv.30.k [kN] Rv.60.k [kN] Rv.90.k [kN]
a1 α=0° [mm] a2 [mm] a3.t [mm] a3.c α=90° [mm] a4.t α=90° [mm] a4.c [mm]
A1-65-B A1 45 75 130 78 130 130 52 39 18.3 16.8 14.4 13.4
A1-80-B A1 45 75 160 96 160 160 64 48 25 22.9 19.5 18.1
A1-95-B A1 45 75 190 114 190 190 76 57 32.4 29.5 25 23.2
A1-126-B A1 45 75 252 152 252 252 100.8 75.6 49.5 44.7 37.5 34.7

Les valeurs caractéristiques en cisaillement par connecteur par plan de cisaillement Rv.k est calculée suivant les distances minimales données dans ce tableau pour un bois de classe C24. Cette valeur peut être augmentée avec une classe de bois supérieure (voir coefficient k3 suivant EN1995). Cette valeur peut aussi être réduite/augmentée avec a3.t (voir coefficient k2 suivant EN1995). Dans le cas de valeurs de t1 et t2 plus faibles, se référer à l’EN1995. La valeur caractéristique de résistance en cisaillement d’un boulon n’est pas incluse et il est seulement considéré pour le serrage.
