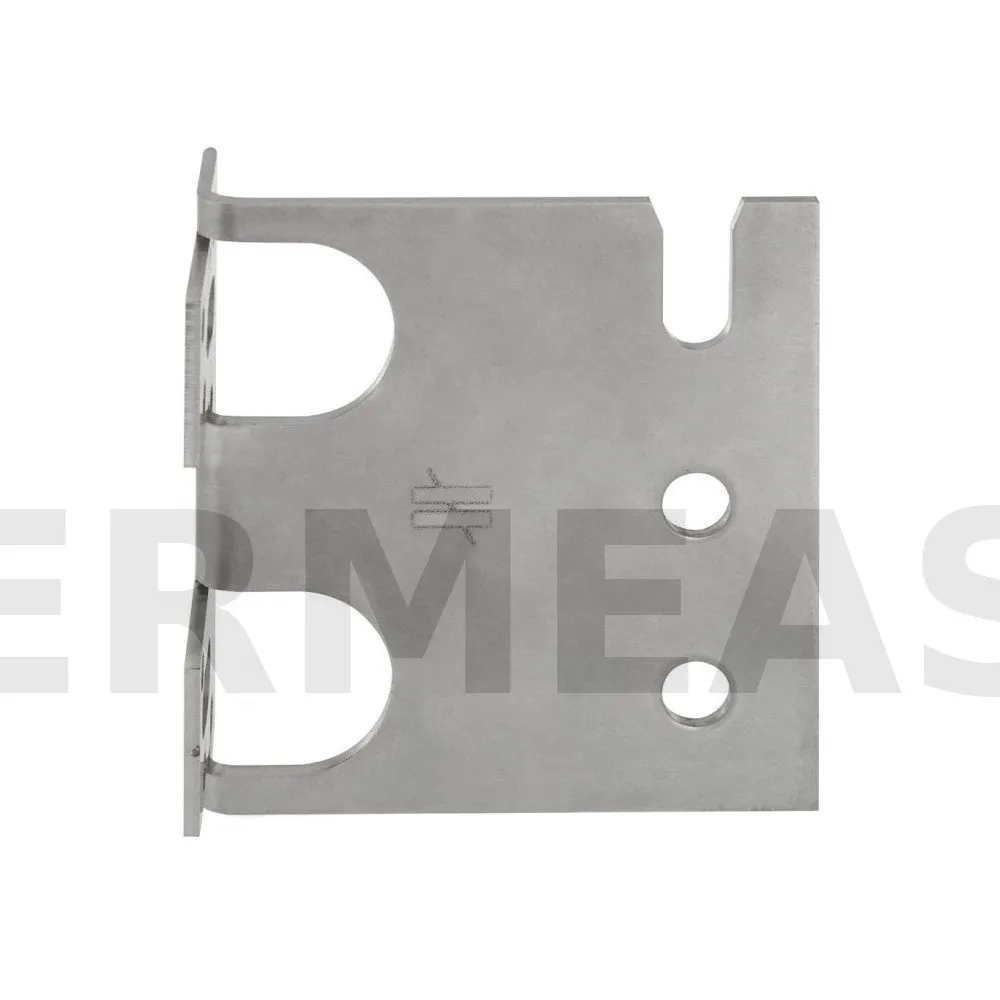

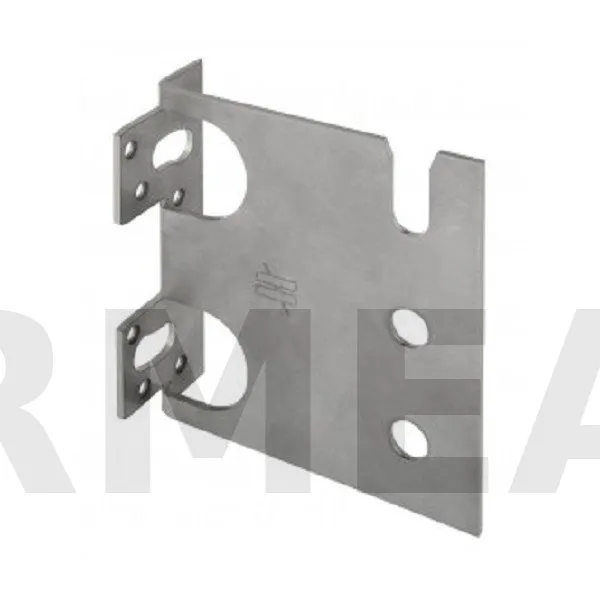

Étrier à âme intérieure - Inox A4 - Réf. CBH105/2.5S

EN STOCK
Expédition immédiate disponible pour 22 unité(s).
24€70
  TTC  / Etrier

  • Référence
    CBH105/2.5S
  • Epaisseur
    2.5mm
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 (316L) suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Largeur minimale du bois porté
    45mm
  • Perçages sur porteur Ø5 [mm]
    8mm
  • Perçages sur porteur Ø11 [mm]
    3mm
  • Largeur maximale du bois porté
    100mm
  • Hauteur minimale du bois porteur
    115mm
  • Largeur
    40mm

Caractéristiques

Matière

  • Acier inoxydable A4 (316L) suivant NF EN 10088,
  • Épaisseur 2,5 mm.

Avantages

  • Assemblage invisible,
  • Fixation sur bois ou sur béton,
  • Mise en oeuvre optimisée conforme aux Eurocodes,
  • Connecteur en Inox compatible pour un usage en extérieur (terrasse, pergola...).

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

  • Pergolas,
  • Terrasses,
  • Solives,
  • Pannes,
  • Poutres porteuses...

Données techniques

Dimensions

RéférencesDimensions bois porteur [mm]Dimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur [mm] Largeur Hauteur A B C t Ø11 Ø5 Ø10.5
Min. Min. Max. Min β=0 Min β≠0 Max.
CBH150/2.5S 192 60 160 190 219 225 150 113.5 60 2.5 2 14 5
CBH180/2.5S 222 60 160 220 249 270 180 113.5 60 2.5 2 16 6
CBH220/2.5S 262 60 160 250 279 330 220 113.5 60 2.5 2 22 7
RéférencesDimensions support [mm]Dimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur [mm] Largeur Hauteur A B C t Ø10 Ø5 Ø11
Min. Min. Max. Min β=0 Min β<>0 Max.
CBH105/2.5S 115 45 100 115 2145 190 105 102.5 40 2.5 2 8 3

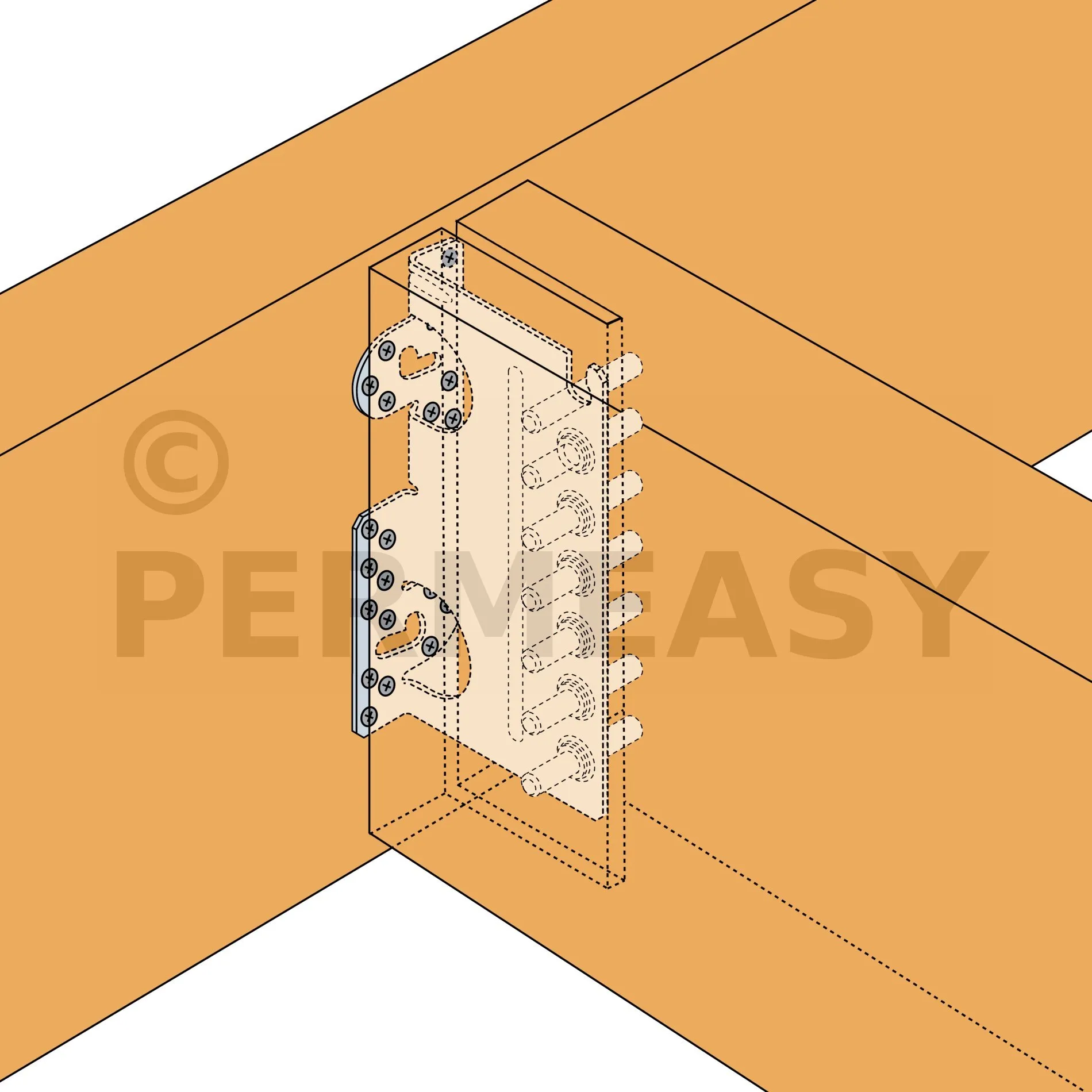

Valeurs caractéristiques - Solive sur poutre - Pente entre 0° et 15°

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S 14 CSA5,0x40S 5 STD10 18 18.6 20.7 22.4 24 24 17.3 17.9 19.6 21.2 22.9 23.3
CBH180/2.5S 16 CSA5,0x40S 6 STD10 25 26.5 29.5 32.1 32.6 32.6 24 25.2 28 30.5 31.8 31.8
CBH220/2.5S 22 CSA5,0x40S 7 STD10 32.6 34.2 37.9 41.1 42.8 42.8 31.4 32.7 36 38.9 41.6 41.6
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

Valeurs caractéristiques - Solive sur poutre - Pente entre 30° et 45°

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S 14 CSA5,0x40S 5 STD10 16.7 17.2 18.7 20.1 21.6 22.5 16.4 16.7 18 19.3 20.6 21.9
CBH180/2.5S 16 CSA5,0x40S 6 STD10 23.1 24.1 26.6 28.8 30.8 30.8 22.5 23.4 25.6 27.6 29.7 30.1
CBH220/2.5S 22 CSA5,0x40S 7 STD10 30.4 31.5 34.3 37 39.7 40.4 29.8 30.8 33.3 35.7 38.3 39.5
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 - - - -

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S 2 Ø10** 5 STD10 12.4 13.2 15.6 17.7 19.5 19.5 11.7 12.4 14.5 16.4 18.4 18.7
CBH180/2.5S 2 Ø10** 6 STD10 19.3 21.1 25.2 28.8 29.7 29.7 18.2 19.7 23.3 26.6 28.3 28.3
CBH220/2.5S 2 Ø10** 7 STD10 23.8 25.9 30.6 34.9 37.1 37.1 22.4 24.2 28.2 32.1 35.3 35.3
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2.5S 2 Ø10** 5 STD10 11.1 11.6 13.4 15 16.8 17.7 10.5 10.9 12.5 13.9 15.5 16.9
CBH180/2.5S 2 Ø10** 6 STD10 17 18.3 21.4 24.3 26.8 26.8 16.2 17.3 20 22.6 25.4 25.7
CBH220/2.5S 2 Ø10** 7 STD10 21.1 22.5 26 29.4 33 33.5 20.1 21.3 24.4 27.5 30.8 32.2
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 - - - -

Etrier à âme intérieure - Inox A4 - CBH105S

Caractéristiques

Agréments techniques : ETA-07/0245
Déclarations de performance : FR-DoP-e07/0245

Matière

  • Acier inoxydable A4 (316L) suivant NF EN 10088,
  • Épaisseur : 2,5 mm.

Avantages

  • Assemblage invisible,
  • Fixation sur bois ou sur béton,
  • Mise en œuvre optimisée conforme aux Eurocodes,
  • Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)

Applications

Support

  • Porteur : bois massif, bois composite, lamellé-collé, béton.
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

  • Pergola,
  • Terrasses.

Données techniques

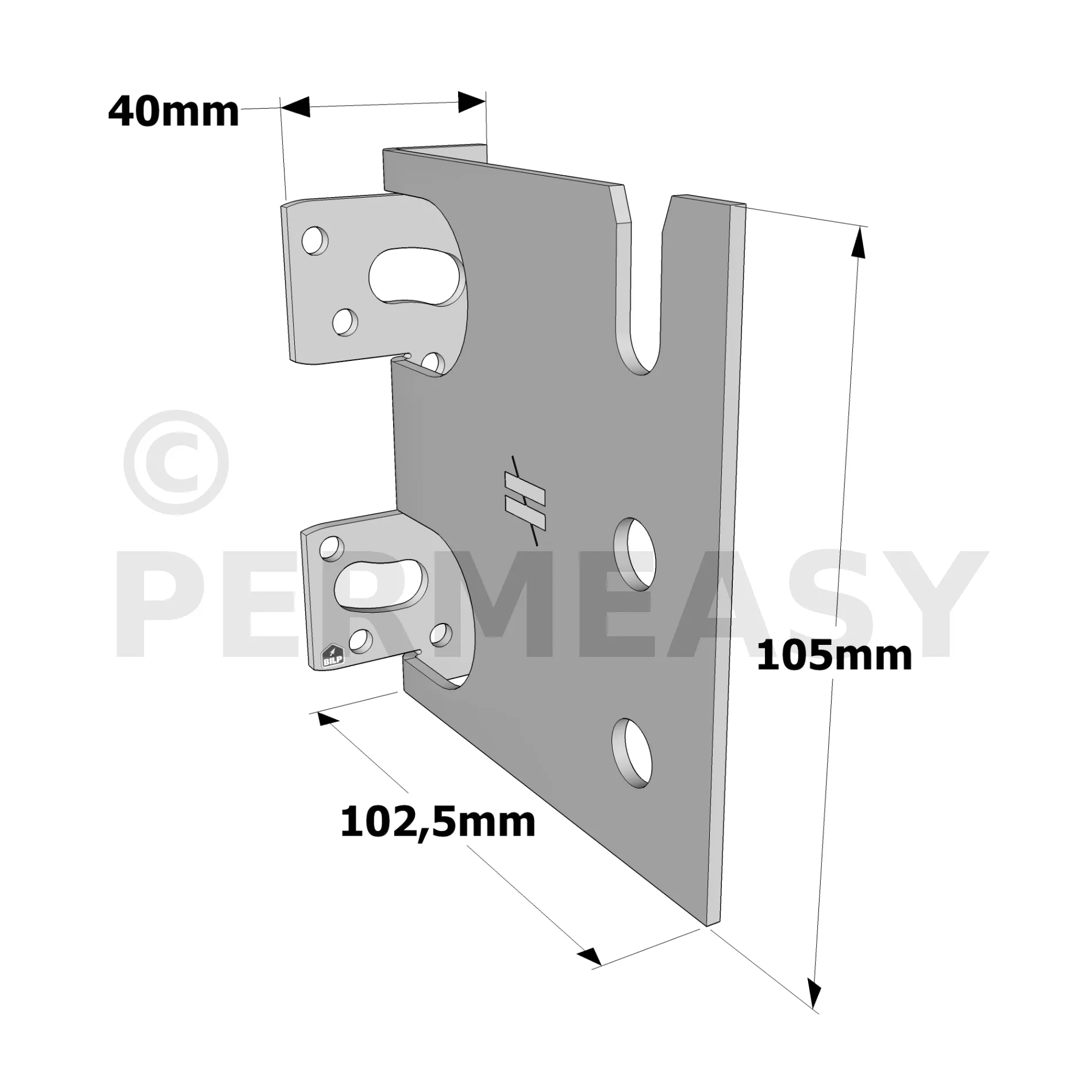

Dimensions


RéférencesDimensions support [mm]Dimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur [mm] Largeur Hauteur A B C t Ø10 Ø5 Ø11
Min. Min. Max. Min β=0 Min β<>0 Max.
CBH105/2.5S 115 45 100 115 2145 190 105 102.5 40 2.5 2 8 3

Valeurs caractéristiques

Solive sur poutre - 0° et 15°


RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

Solive sur poutre - 30° et 45°


RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 STD10 10.2 10.2 10.2 10.2 - - - -

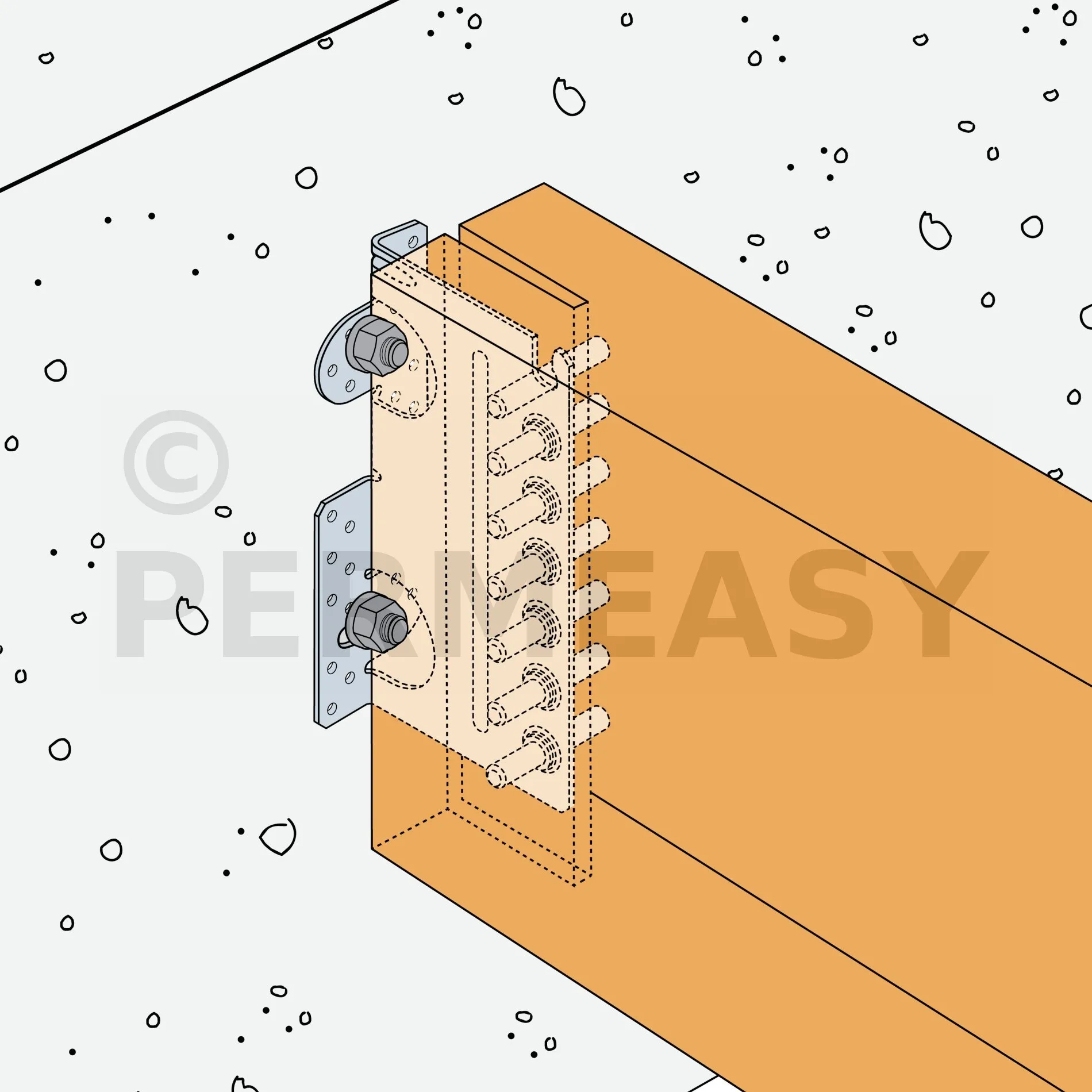

Solive bois sur béton - 0° et 15°


RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=0° R1,k-Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

Solive bois sur béton - 30° et 45°


RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k-Pente β=30° R1,k-Pente β=45°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
45 60 80 100 45 60 80 100
CBH105/2.5S 8 CSA5,0x40S 3 Ø8** 10.2 10.2 10.2 10.2 - - - -

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
