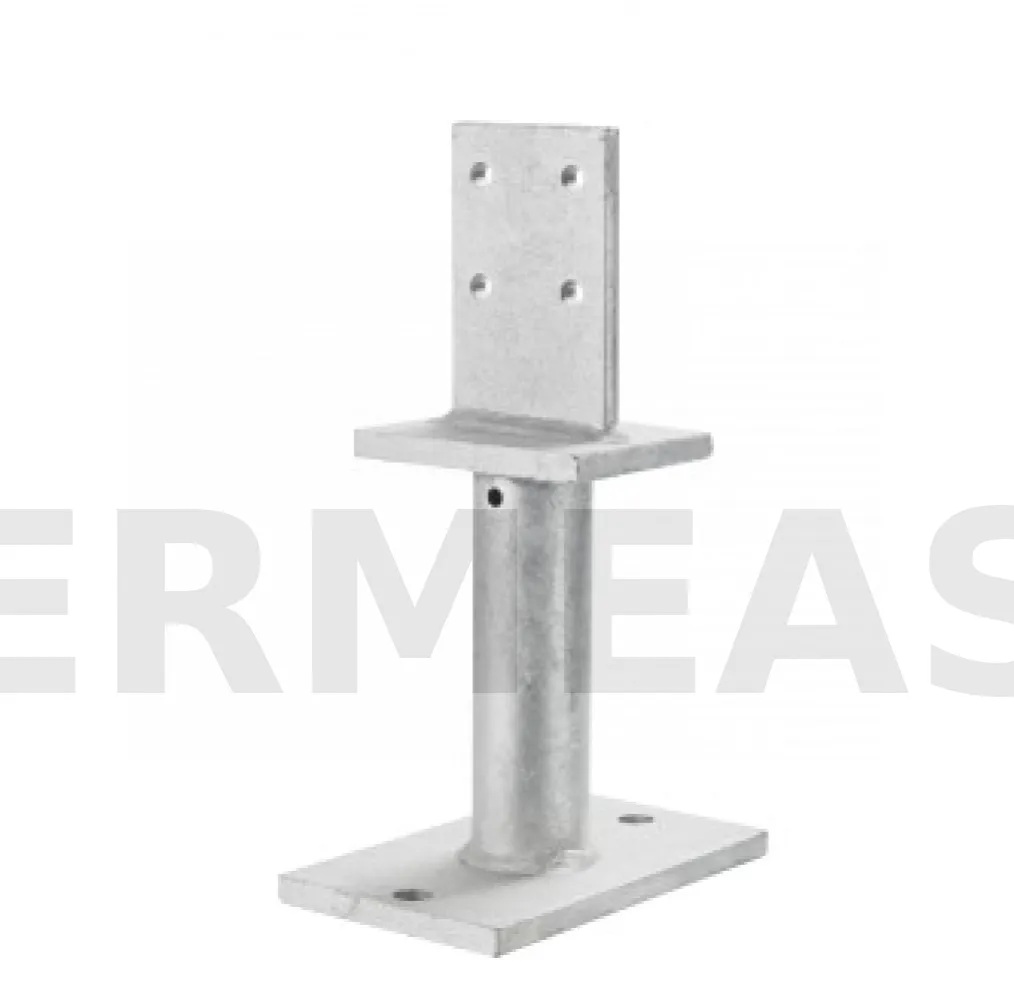

KIT PISB160G-B + deux goujons WA M12-109/10 - Réf. PISB160G-K
Les pieds de poteau type permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.
-
RéférencePISB160G-K
-
Fabricationfrançaise
-
MatériauS235JR suivant NF EN 10025-2.
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)80mm
-
Hauteur (C)110mm
-
Largeur (D)160mm
-
Épaisseur t18mm
-
Épaisseur t210mm
-
Diamètre (G)42mm
-
Hauteur (F)168mm
-
FinitionGalvanisée à chaud suivant NF EN ISO 1461
-
Largeur (E)100mm
-
Perçages platine haute4Ø8.5
-
Perçages platine basse2Ø14
-
Largeur (A)100mm
-
Connexion bois sur support rigideSur poteau : 4Ø8 (broches STD) ; sur béton : 2Ø12 (goujons WA ; tige filetée)
-
Charge maximale admissible en compression6.72 tonnes
-
Profondeur (H)70mm
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- S235JR suivant NF en 10025-2,
- Finition galvanisée à chaud suivant NF EN ISO 1461.
Avantages :
- Reprise de charge importante en compression,
- Modèle proposé en kit avec deux goujons WA M12-109/10.
Applications
Support :
- Porteur : béton
- Porté : bois massif, bois lamellé-collé, bois composite
Domaines d’utilisation :
- Poteau de soutien lamellé-collé,
- Plancher,
- Auvent,
- Veranda.

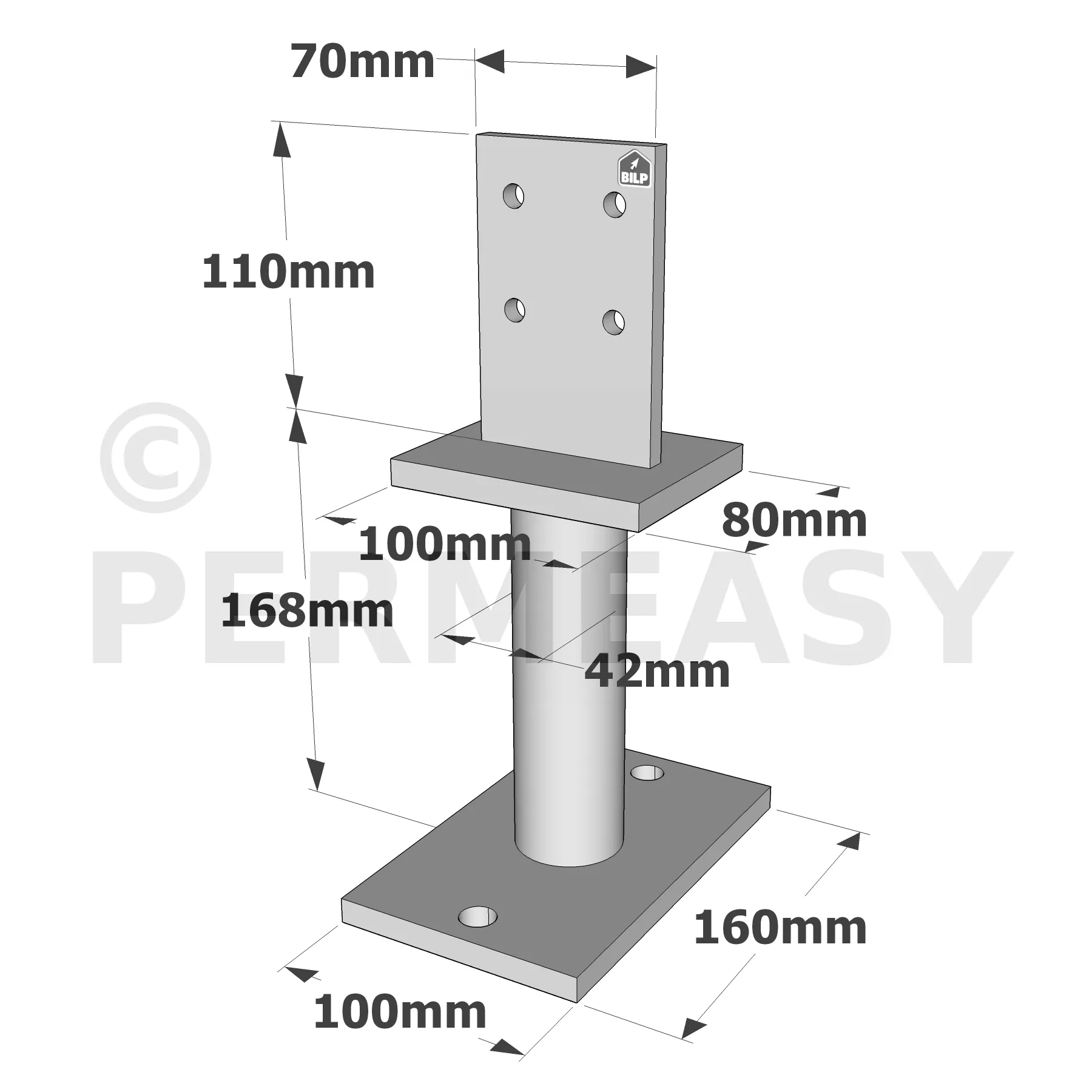

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | t1 | t2 | Ø8,5 | Ø14 | |
PISB160G-K | 100 | 80 | 110 | 160 | 100 | 168 | 42 | 70 | 8 | 10 | 4 | 2 |
Valeurs Caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | R2,k | R3,k | R4,k | |||||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||
80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
PISB160G-K | 4 | Ø8 | 2 | Ø12* | min (142.8 ; 110.8/kmod) | 16 | 18.7 | 20.7 | min (10.9 ; 5.6/kmod) | 5.6/kmod | 5.6/kmod | 4.1 | min (5.9 ; 5.1 /kmod) | min (7.9 ; 5.5 /kmod) |
Les ancrages au sol et leur capacité doivent toujours être vérifiés.
Valeurs caractéristiques simplifiées - Bois sur béton
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | R2,k | R3,k** | R4,k** | |||||||
Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||
80 | 100 | 120 | 80 | 100 | 120 | |||||||
PISB160G-K | 4 | Ø8 | 2 | Ø12* | 142.8 | 16 | 18.7 | 20.7 | 8 | 4.1 | 5.9 | 7.8 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

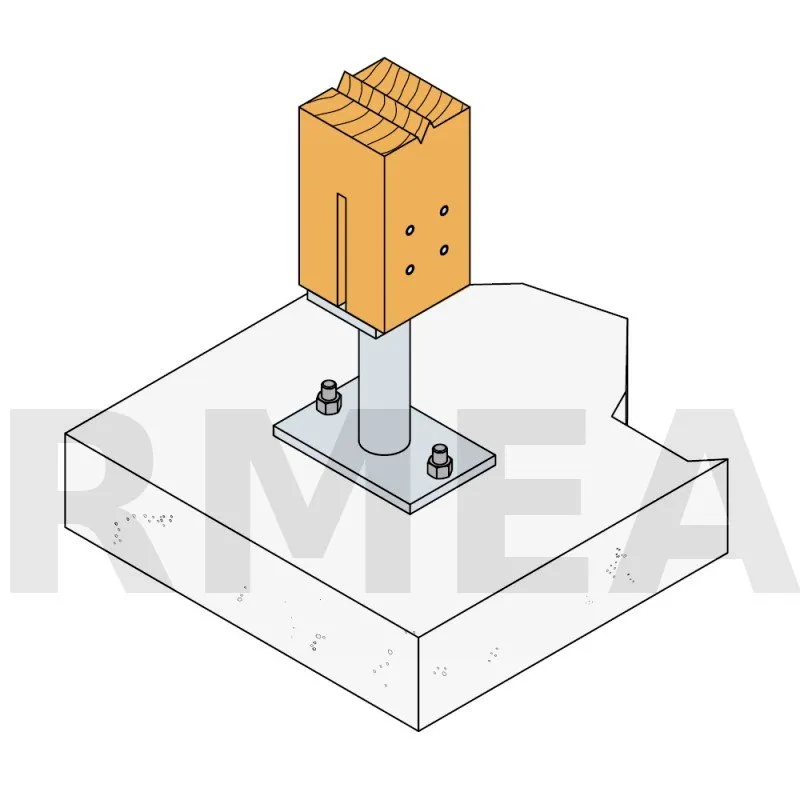

Mise en œuvre
Fixations
Poteau bois :
- 2 broches STD Ø12,
- La longueur des broches correspond à la section du poteau.
Sur béton :
- Cheville mécanique : goujons WA M16-110/5 (fournis)
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20

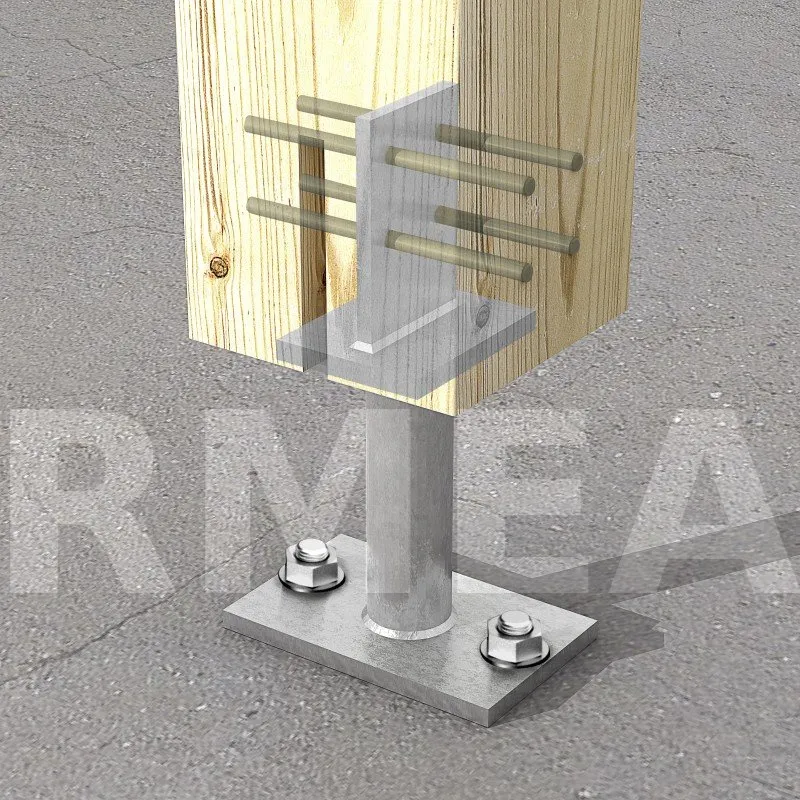

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

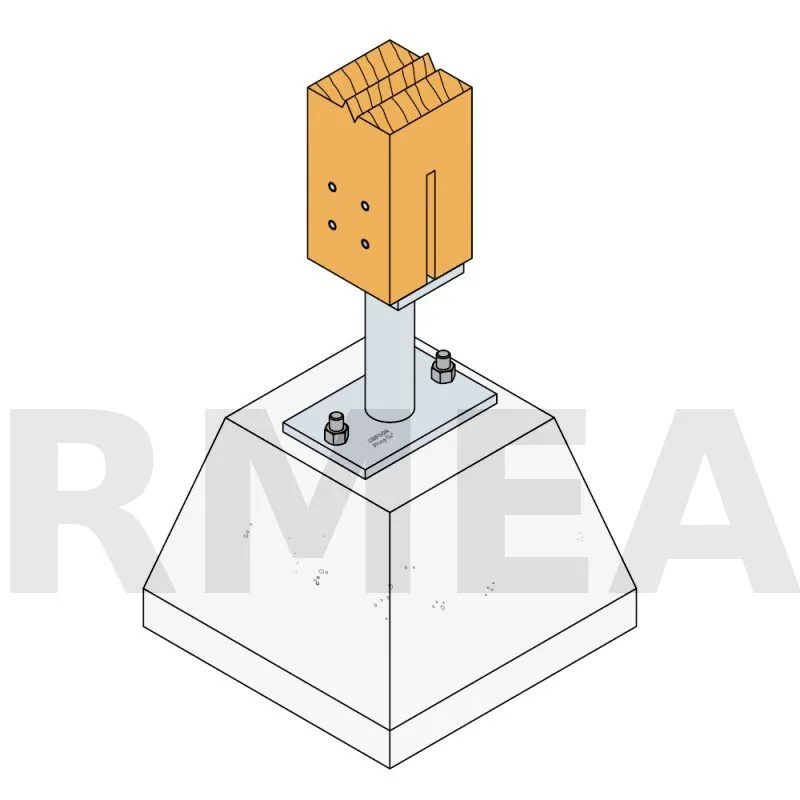

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
