Pied de poteau fixe forte charge PBH - Réf. PBH120G
Le pied de poteau PBH120G a été conçu pour reprendre des charges verticales et horizontales. Il peut supporter des efforts de soulèvement grâce à son âme verticale.
-
RéférencePBH120G
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF en 10025-2
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)120mm
-
Hauteur (C)110mm
-
Largeur (D)155mm
-
Épaisseur t18mm
-
Épaisseur t28mm
-
Diamètre (G)42.4mm
-
Hauteur (F)216mm
-
FinitionGalvanisée à chaud suivant NF EN ISO 1461
-
Largeur (E)155mm
-
Perçages platine haute4Ø8.5
-
Perçages platine basse4Ø14
-
Largeur (A)120mm
-
Charge maximale admissible en compression7.36 tonnes
Caractéristiques
Matière
- Acier S235JR suivant NF en 10025-2,
- Finition galvanisée à chaud suivant NF EN ISO 1461.
- Épaisseur : 8 mm.
Avantages
- Reprise de charge importante en compression,
- Il s’insère dans le poteau bois, pour un résultat discret.
Applications
Support
- Porteur : béton, bois, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Poteau de soutien LC,
- Plancher,
- Auvent, ...
Données techniques

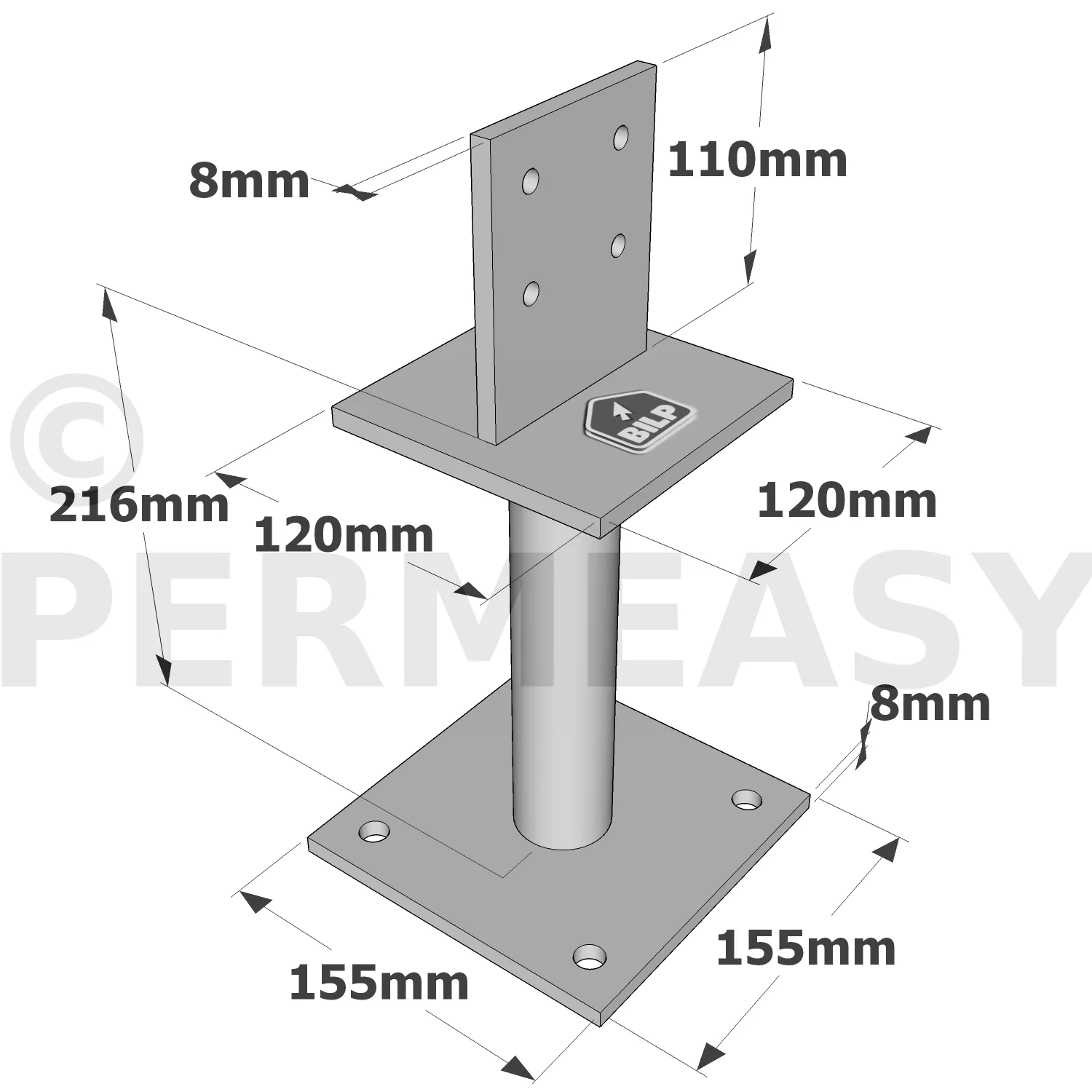

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | t1 | t2 | Ø8,5 | Ø14 | |
PBH120G | 120 | 120 | 110 | 155 | 155 | 216 | 42.4 | 8 | 8 | 4 | 4 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||
Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | |||||||||
Qté | Type | Qté | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | ||||||||
80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
PBH120G | 4 | STD Ø8 | 4 | Ø12* | 109,5 / kmod | 20.7 | 20.7 | 20.7 | 5,4 / kmod | 5,4 / kmod | 5,4 / kmod | 5,5 / kmod0,8 | 6 / kmod0,8 | 6 / kmod |
* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||
Sur poteau | Sur béton | R1.k* | R2.k | R3.k=R4.k | R5.k=R6.k | |||||||||
Qté | Type | Qté | Type | Largeur poteau [mm] | Largeur poteau [mm] | Largeur poteau [mm] | ||||||||
80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
PBH120G | 4 | STD Ø8 | 4 | Ø12** | 156.4 | 20.7 | 20.7 | 20.7 | 7.7 | 7.7 | 7.7 | 7.3 | 7.9 | 8.5 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie...), de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

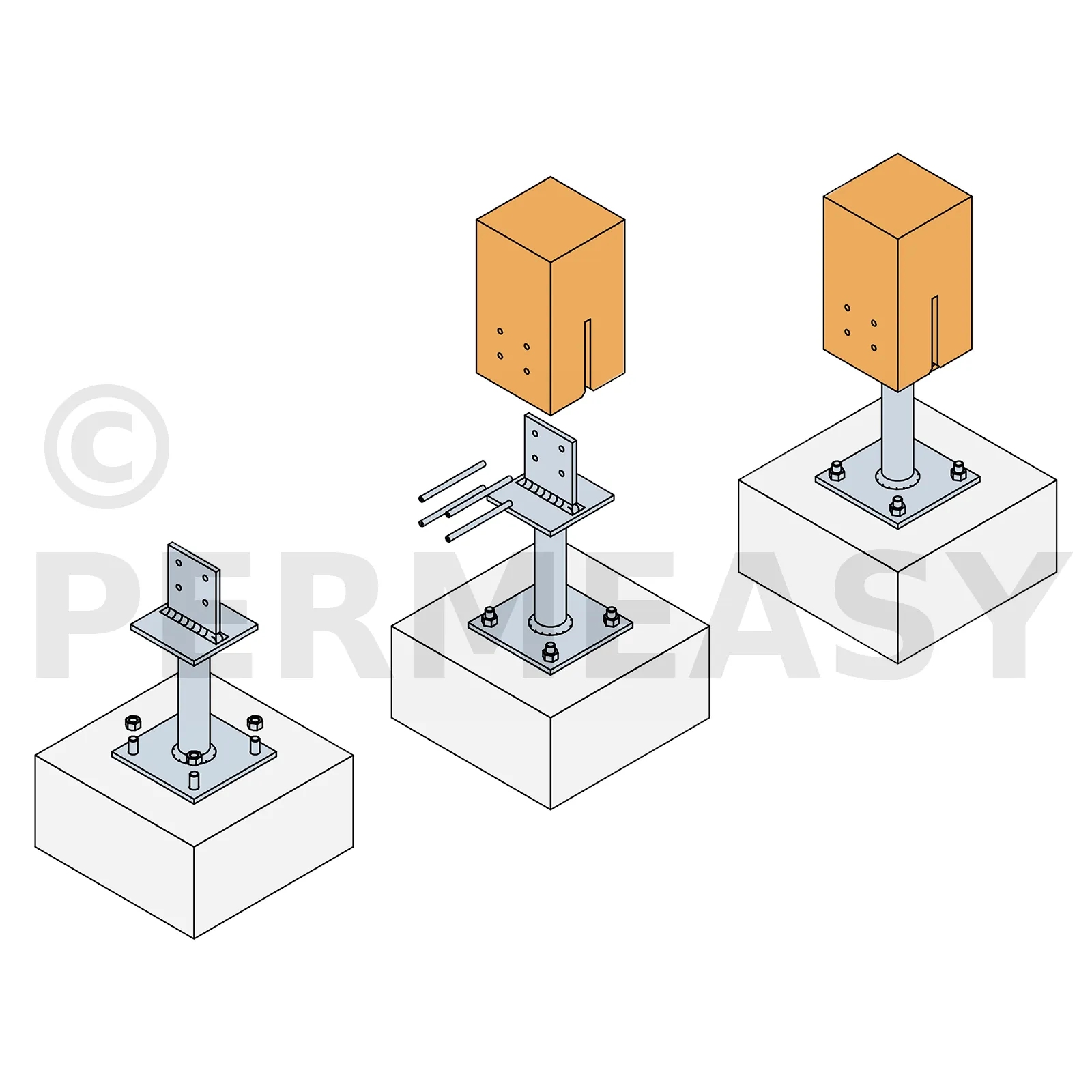

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau en largeur 10mm.
2. Identifier la position des broches sur les flancs du poteau.
3. Percer transversalement le poteau en Ø8mm.
4. Positionner le poteau sur le pied de poteau et insérer les broches.
Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisé pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide de chevilles d’ancrages sélectionnées.
Fixations
Poteau bois :
- 4 broches Ø8 mm (STDG),
- La longueur des broches correspond à la section du poteau.
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M12x104/5 ou alternative FM-753 M12x110/20 3DG (Revêtement adapté pour un usage en extérieur),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
